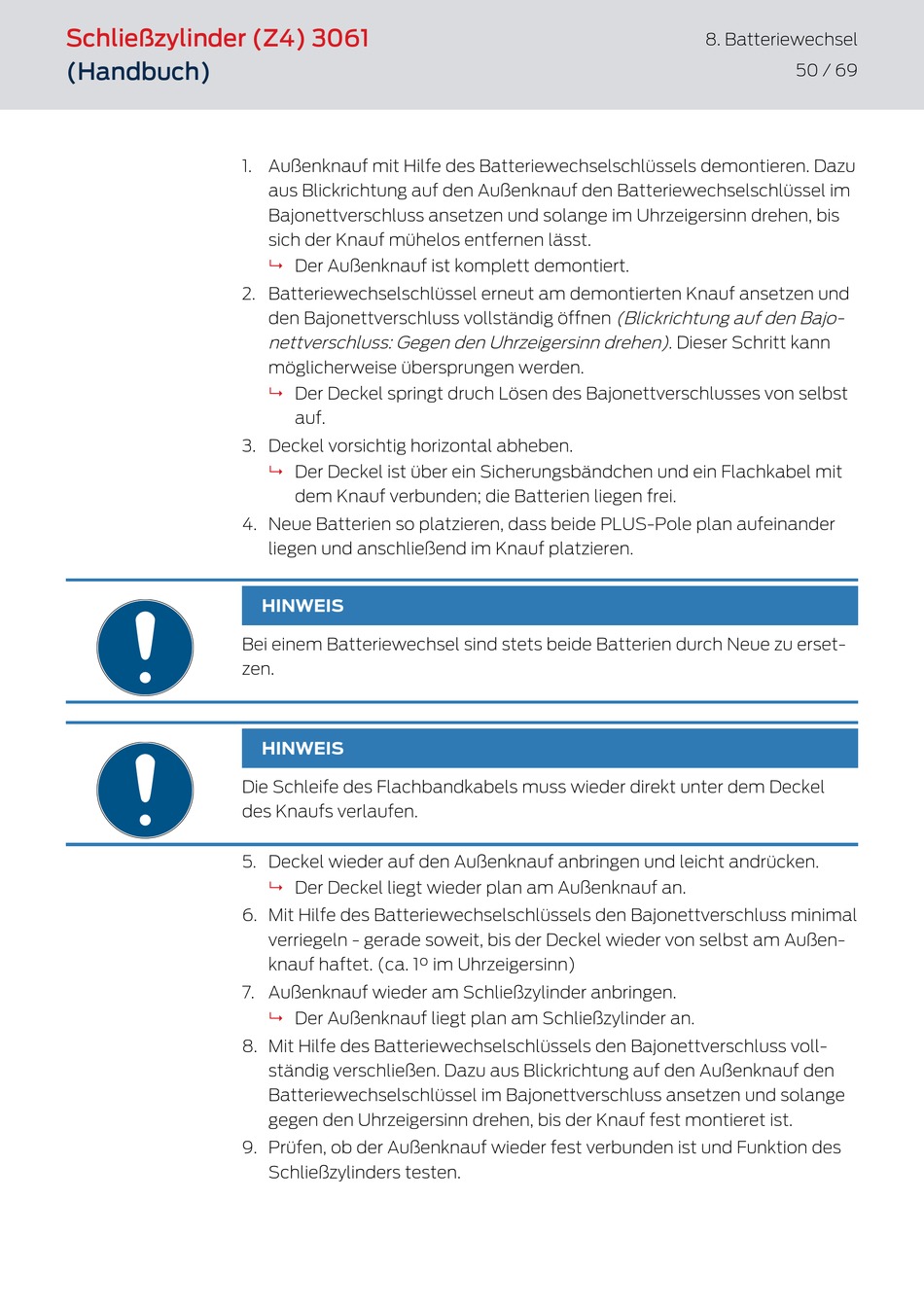

Schließzylinder (Z4) 3061
(Handbuch)
1. Außenknauf mit Hilfe des Batteriewechselschlüssels demontieren. Dazu
aus Blickrichtung auf den Außenknauf den Batteriewechselschlüssel im
Bajonettverschluss ansetzen und solange im Uhrzeigersinn drehen, bis
sich der Knauf mühelos entfernen lässt.
Der Außenknauf ist komplett demontiert.
9
2. Batteriewechselschlüssel erneut am demontierten Knauf ansetzen und
den Bajonettverschluss vollständig öffnen (Blickrichtung auf den Bajo-
nettverschluss: Gegen den Uhrzeigersinn drehen) . Dieser Schritt kann
möglicherweise übersprungen werden.
Der Deckel springt druch Lösen des Bajonettverschlusses von selbst
9
auf.
3. Deckel vorsichtig horizontal abheben.
9 Der Deckel ist über ein Sicherungsbändchen und ein Flachkabel mit
dem Knauf verbunden; die Batterien liegen frei.
4. Neue Batterien so platzieren, dass beide PLUS-Pole plan aufeinander
liegen und anschließend im Knauf platzieren.
HINWEIS
Bei einem Batteriewechsel sind stets beide Batterien durch Neue zu erset-
zen.
HINWEIS
Die Schleife des Flachbandkabels muss wieder direkt unter dem Deckel
des Knaufs verlaufen.
5. Deckel wieder auf den Außenknauf anbringen und leicht andrücken.
9 Der Deckel liegt wieder plan am Außenknauf an.
6. Mit Hilfe des Batteriewechselschlüssels den Bajonettverschluss minimal
verriegeln - gerade soweit, bis der Deckel wieder von selbst am Außen-
knauf haftet. (ca. 1° im Uhrzeigersinn)
7. Außenknauf wieder am Schließzylinder anbringen.
Der Außenknauf liegt plan am Schließzylinder an.
9
8. Mit Hilfe des Batteriewechselschlüssels den Bajonettverschluss voll-
ständig verschließen. Dazu aus Blickrichtung auf den Außenknauf den
Batteriewechselschlüssel im Bajonettverschluss ansetzen und solange
gegen den Uhrzeigersinn drehen, bis der Knauf fest montieret ist.
9. Prüfen, ob der Außenknauf wieder fest verbunden ist und Funktion des
Schließzylinders testen.
8. Batteriewechsel
