Schließzylinder (Z4) 3061
(Handbuch)

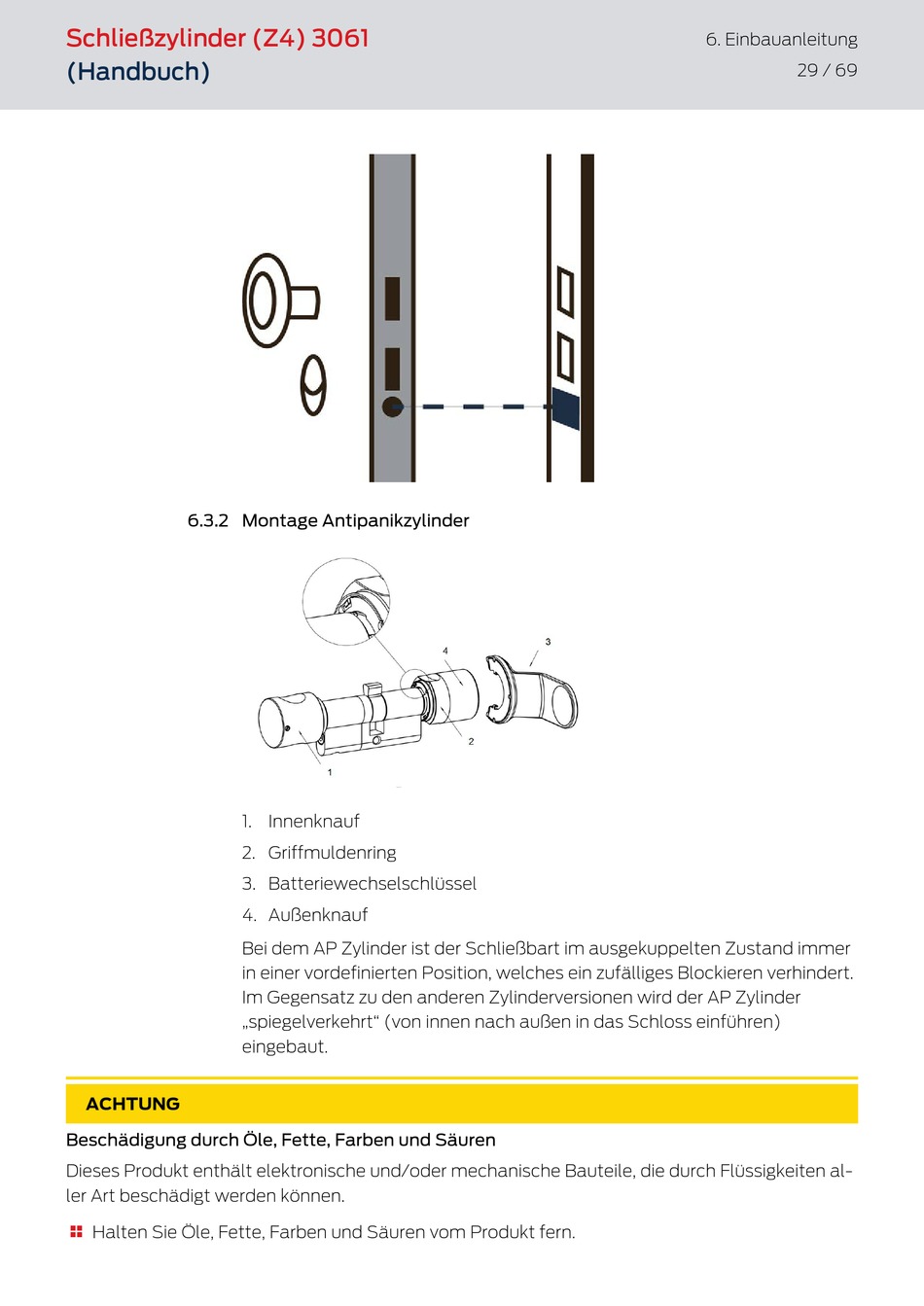

6.3.2 Montage Antipanikzylinder
ACHTUNG
Beschädigung durch Öle, Fette, Farben und Säuren
Dieses Produkt enthält elektronische und/oder mechanische Bauteile, die durch Flüssigkeiten al-
ler Art beschädigt werden können.
Halten Sie Öle, Fette, Farben und Säuren vom Produkt fern.
1. Innenknauf
2. Griffmuldenring
3. Batteriewechselschlüssel
4. Außenknauf
Bei dem AP Zylinder ist der Schließbart im ausgekuppelten Zustand immer
in einer vordefinierten Position, welches ein zufälliges Blockieren verhindert.
Im Gegensatz zu den anderen Zylinderversionen wird der AP Zylinder
„spiegelverkehrt" (von innen nach außen in das Schloss einführen)
eingebaut.
6. Einbauanleitung
29 / 69
