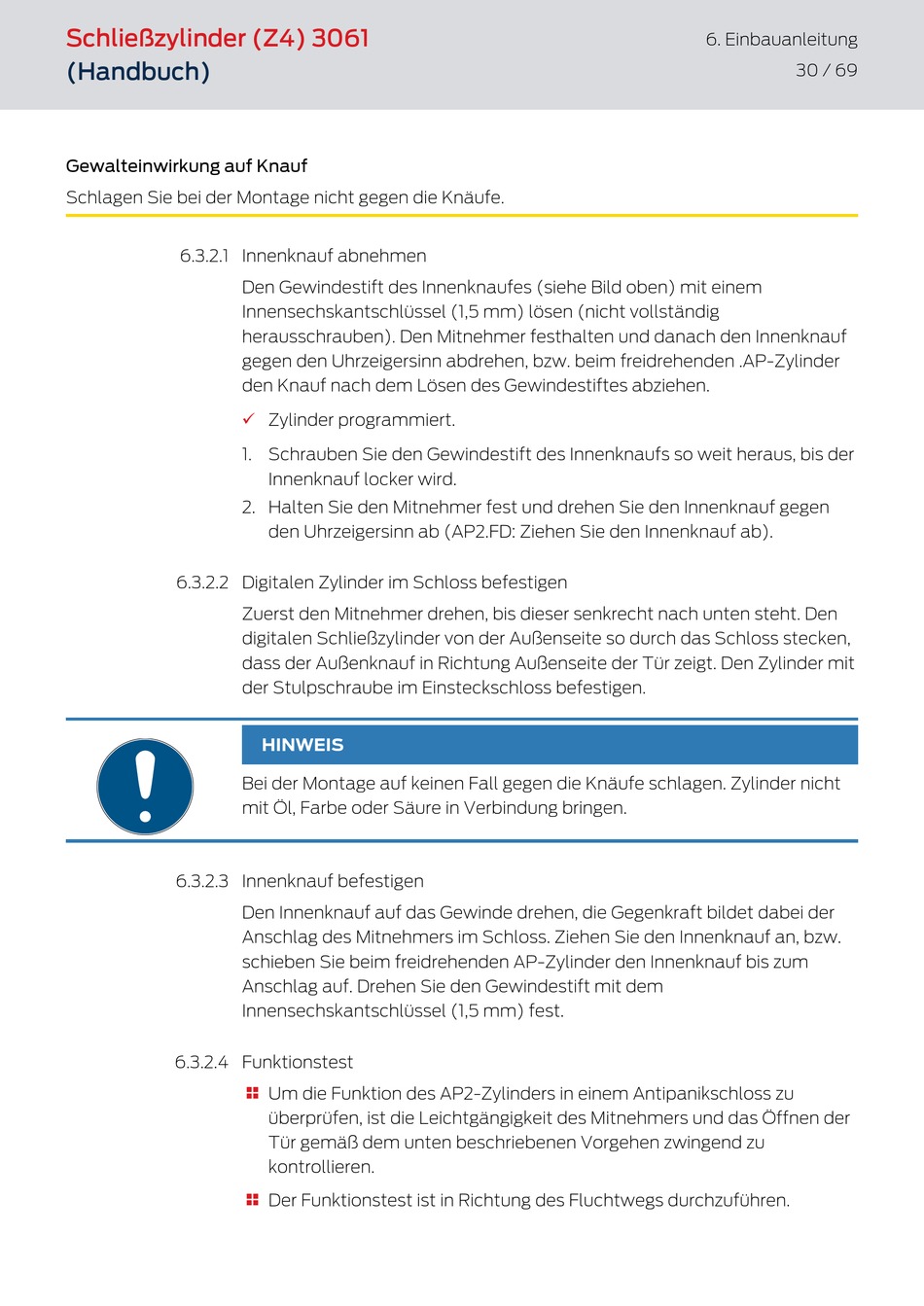

Schließzylinder (Z4) 3061
(Handbuch)
Gewalteinwirkung auf Knauf
Schlagen Sie bei der Montage nicht gegen die Knäufe.
6.3.2.1 Innenknauf abnehmen
6.3.2.2 Digitalen Zylinder im Schloss befestigen
6.3.2.3 Innenknauf befestigen
6.3.2.4 Funktionstest
Den Gewindestift des Innenknaufes (siehe Bild oben) mit einem
Innensechskantschlüssel (1,5 mm) lösen (nicht vollständig
herausschrauben). Den Mitnehmer festhalten und danach den Innenknauf
gegen den Uhrzeigersinn abdrehen, bzw. beim freidrehenden .AP-Zylinder
den Knauf nach dem Lösen des Gewindestiftes abziehen.
ü Zylinder programmiert.
1. Schrauben Sie den Gewindestift des Innenknaufs so weit heraus, bis der
Innenknauf locker wird.
2. Halten Sie den Mitnehmer fest und drehen Sie den Innenknauf gegen
den Uhrzeigersinn ab (AP2.FD: Ziehen Sie den Innenknauf ab).
Zuerst den Mitnehmer drehen, bis dieser senkrecht nach unten steht. Den
digitalen Schließzylinder von der Außenseite so durch das Schloss stecken,
dass der Außenknauf in Richtung Außenseite der Tür zeigt. Den Zylinder mit
der Stulpschraube im Einsteckschloss befestigen.
HINWEIS
Bei der Montage auf keinen Fall gegen die Knäufe schlagen. Zylinder nicht
mit Öl, Farbe oder Säure in Verbindung bringen.
Den Innenknauf auf das Gewinde drehen, die Gegenkraft bildet dabei der
Anschlag des Mitnehmers im Schloss. Ziehen Sie den Innenknauf an, bzw.
schieben Sie beim freidrehenden AP-Zylinder den Innenknauf bis zum
Anschlag auf. Drehen Sie den Gewindestift mit dem
Innensechskantschlüssel (1,5 mm) fest.
Um die Funktion des AP2-Zylinders in einem Antipanikschloss zu

überprüfen, ist die Leichtgängigkeit des Mitnehmers und das Öffnen der
Tür gemäß dem unten beschriebenen Vorgehen zwingend zu
kontrollieren.
Der Funktionstest ist in Richtung des Fluchtwegs durchzuführen.

