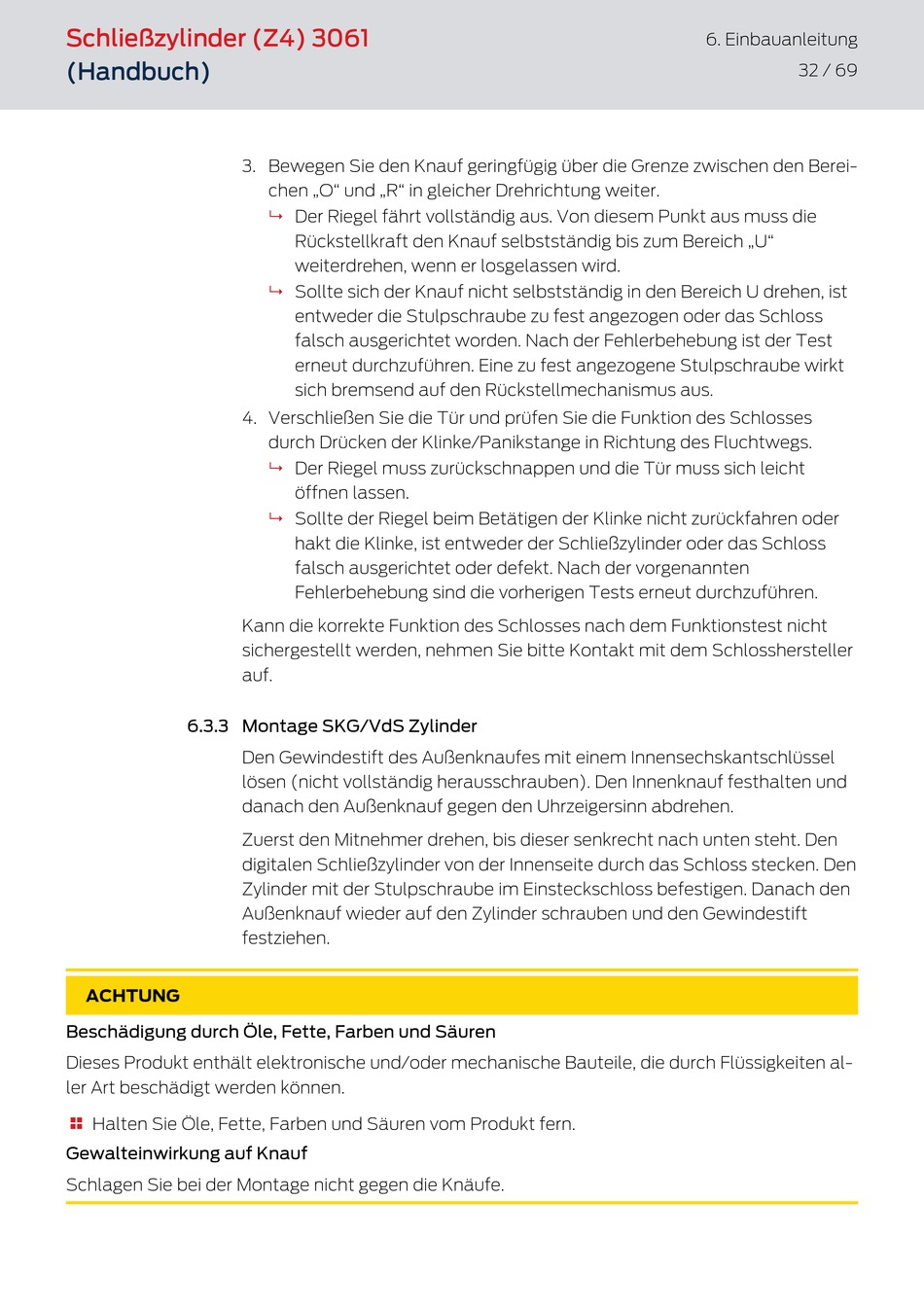

Simons Voss Technologies 3061 Handbuch Seite 32

Schließzylinder (Z4) 3061
(Handbuch)
6.3.3 Montage SKG/VdS Zylinder
ACHTUNG
Beschädigung durch Öle, Fette, Farben und Säuren
Dieses Produkt enthält elektronische und/oder mechanische Bauteile, die durch Flüssigkeiten al-
ler Art beschädigt werden können.
Halten Sie Öle, Fette, Farben und Säuren vom Produkt fern.

Gewalteinwirkung auf Knauf
Schlagen Sie bei der Montage nicht gegen die Knäufe.
3. Bewegen Sie den Knauf geringfügig über die Grenze zwischen den Berei-
chen „O" und „R" in gleicher Drehrichtung weiter.
9 Der Riegel fährt vollständig aus. Von diesem Punkt aus muss die
Rückstellkraft den Knauf selbstständig bis zum Bereich „U"
weiterdrehen, wenn er losgelassen wird.
9 Sollte sich der Knauf nicht selbstständig in den Bereich U drehen, ist
entweder die Stulpschraube zu fest angezogen oder das Schloss
falsch ausgerichtet worden. Nach der Fehlerbehebung ist der Test
erneut durchzuführen. Eine zu fest angezogene Stulpschraube wirkt
sich bremsend auf den Rückstellmechanismus aus.
4. Verschließen Sie die Tür und prüfen Sie die Funktion des Schlosses
durch Drücken der Klinke/Panikstange in Richtung des Fluchtwegs.
9 Der Riegel muss zurückschnappen und die Tür muss sich leicht
öffnen lassen.
Sollte der Riegel beim Betätigen der Klinke nicht zurückfahren oder
9
hakt die Klinke, ist entweder der Schließzylinder oder das Schloss
falsch ausgerichtet oder defekt. Nach der vorgenannten
Fehlerbehebung sind die vorherigen Tests erneut durchzuführen.
Kann die korrekte Funktion des Schlosses nach dem Funktionstest nicht
sichergestellt werden, nehmen Sie bitte Kontakt mit dem Schlosshersteller
auf.
Den Gewindestift des Außenknaufes mit einem Innensechskantschlüssel
lösen (nicht vollständig herausschrauben). Den Innenknauf festhalten und
danach den Außenknauf gegen den Uhrzeigersinn abdrehen.
Zuerst den Mitnehmer drehen, bis dieser senkrecht nach unten steht. Den
digitalen Schließzylinder von der Innenseite durch das Schloss stecken. Den
Zylinder mit der Stulpschraube im Einsteckschloss befestigen. Danach den
Außenknauf wieder auf den Zylinder schrauben und den Gewindestift
festziehen.
