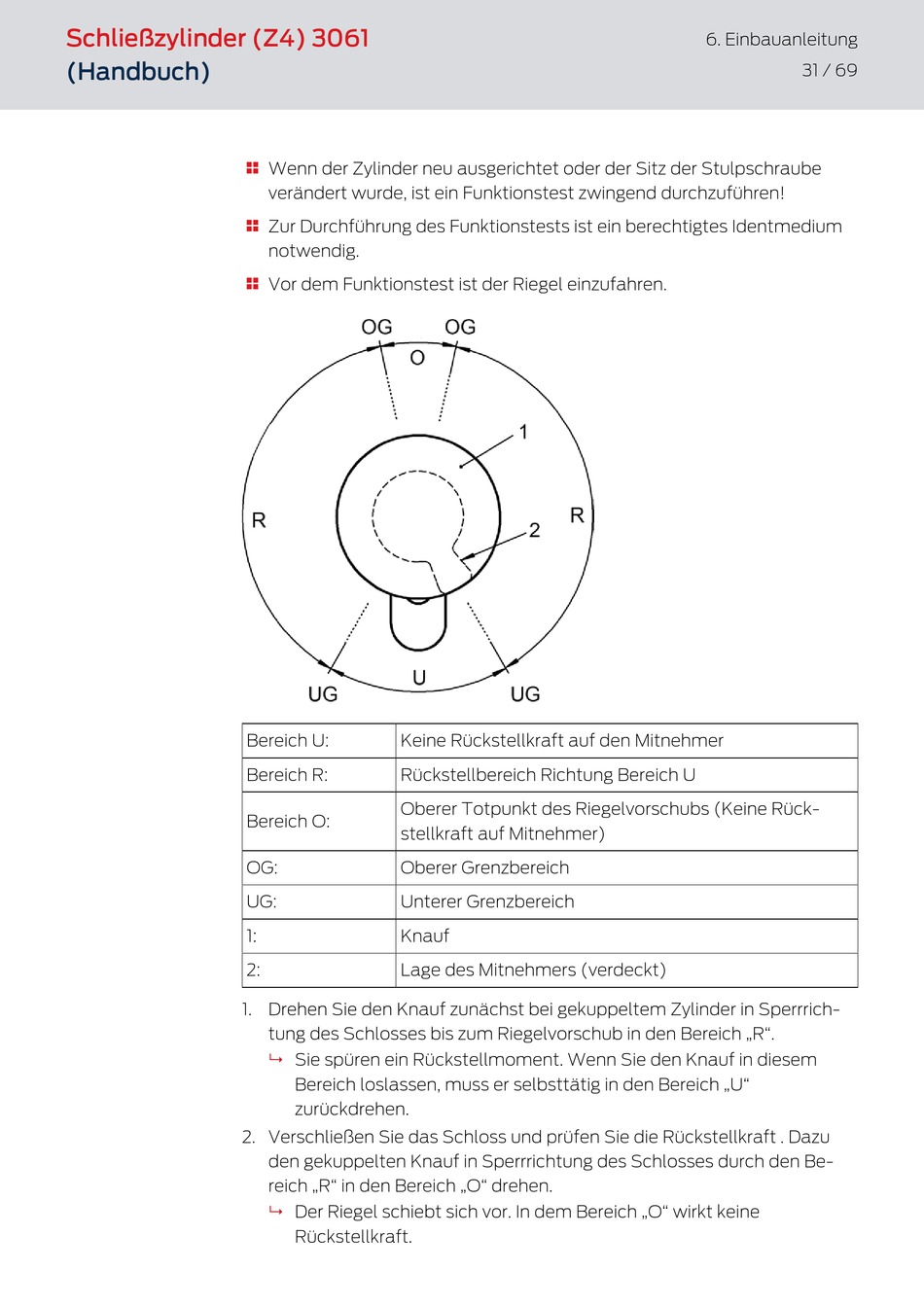

Schließzylinder (Z4) 3061
(Handbuch)
Wenn der Zylinder neu ausgerichtet oder der Sitz der Stulpschraube

verändert wurde, ist ein Funktionstest zwingend durchzuführen!
Zur Durchführung des Funktionstests ist ein berechtigtes Identmedium

notwendig.
Vor dem Funktionstest ist der Riegel einzufahren.

Bereich U: Keine Rückstellkraft auf den Mitnehmer
Bereich R: Rückstellbereich Richtung Bereich U
Oberer Totpunkt des Riegelvorschubs (Keine Rück-
Bereich O:
stellkraft auf Mitnehmer)
OG: Oberer Grenzbereich
UG: Unterer Grenzbereich
1: Knauf
2: Lage des Mitnehmers (verdeckt)
1. Drehen Sie den Knauf zunächst bei gekuppeltem Zylinder in Sperrrich-
tung des Schlosses bis zum Riegelvorschub in den Bereich „R".
Sie spüren ein Rückstellmoment. Wenn Sie den Knauf in diesem
9
Bereich loslassen, muss er selbsttätig in den Bereich „U"
zurückdrehen.
2. Verschließen Sie das Schloss und prüfen Sie die Rückstellkraft . Dazu
den gekuppelten Knauf in Sperrrichtung des Schlosses durch den Be-
reich „R" in den Bereich „O" drehen.
9 Der Riegel schiebt sich vor. In dem Bereich „O" wirkt keine
Rückstellkraft.
6. Einbauanleitung
31 / 69
