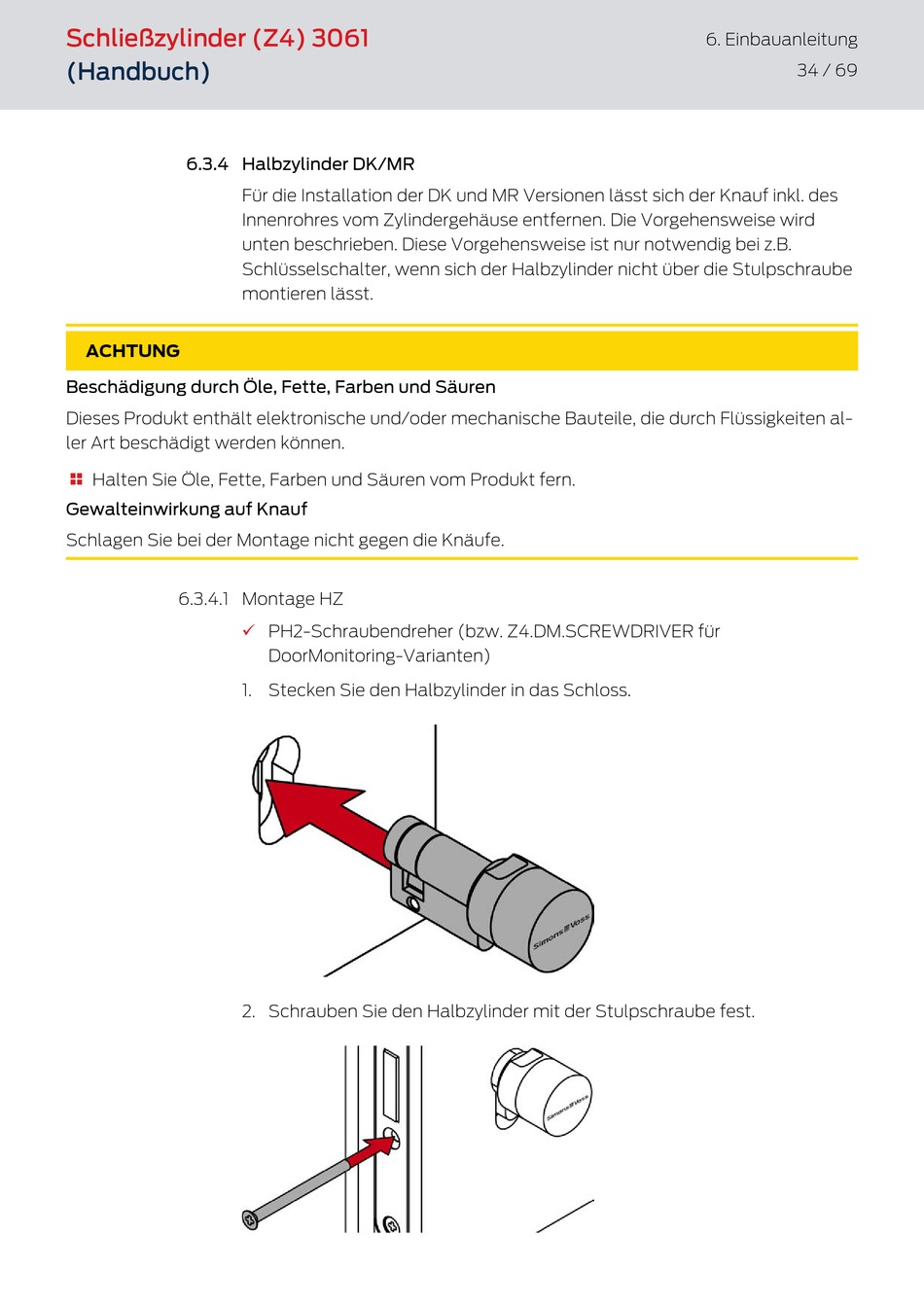

Simons Voss Technologies 3061 Handbuch Seite 34

Schließzylinder (Z4) 3061
(Handbuch)
6.3.4 Halbzylinder DK/MR
ACHTUNG
Beschädigung durch Öle, Fette, Farben und Säuren
Dieses Produkt enthält elektronische und/oder mechanische Bauteile, die durch Flüssigkeiten al-
ler Art beschädigt werden können.
Halten Sie Öle, Fette, Farben und Säuren vom Produkt fern.

Gewalteinwirkung auf Knauf
Schlagen Sie bei der Montage nicht gegen die Knäufe.
6.3.4.1 Montage HZ
Für die Installation der DK und MR Versionen lässt sich der Knauf inkl. des
Innenrohres vom Zylindergehäuse entfernen. Die Vorgehensweise wird
unten beschrieben. Diese Vorgehensweise ist nur notwendig bei z.B.
Schlüsselschalter, wenn sich der Halbzylinder nicht über die Stulpschraube
montieren lässt.
PH2-Schraubendreher (bzw. Z4.DM.SCREWDRIVER für
ü
DoorMonitoring-Varianten)
1. Stecken Sie den Halbzylinder in das Schloss.
2. Schrauben Sie den Halbzylinder mit der Stulpschraube fest.
6. Einbauanleitung
34 / 69
