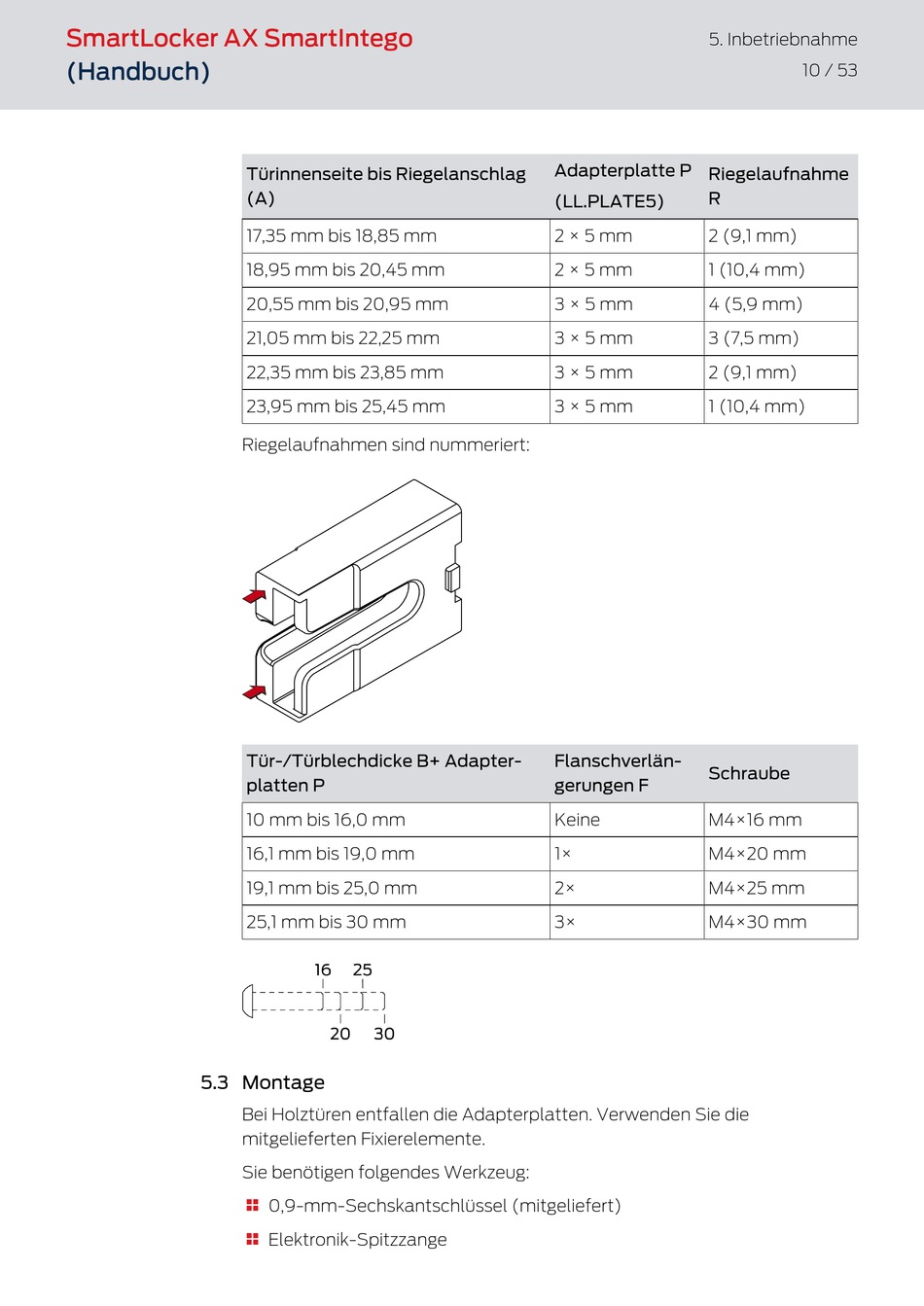

5.3 Montage

Türinnenseite bis Riegelanschlag
(A)
17,35 mm bis 18,85 mm
18,95 mm bis 20,45 mm
20,55 mm bis 20,95 mm
21,05 mm bis 22,25 mm
22,35 mm bis 23,85 mm
23,95 mm bis 25,45 mm
Riegelaufnahmen sind nummeriert:
Tür-/Türblechdicke B+ Adapter-
platten P
10 mm bis 16,0 mm
16,1 mm bis 19,0 mm
19,1 mm bis 25,0 mm
25,1 mm bis 30 mm
Bei Holztüren entfallen die Adapterplatten. Verwenden Sie die
mitgelieferten Fixierelemente.
Sie benötigen folgendes Werkzeug:
0,9-mm-Sechskantschlüssel (mitgeliefert)

Elektronik-Spitzzange

5. Inbetriebnahme
Adapterplatte P
Riegelaufnahme
R
(LL.PLATE5)
2 × 5 mm 2 (9,1 mm)
2 × 5 mm 1 (10,4 mm)
3 × 5 mm 4 (5,9 mm)
3 × 5 mm 3 (7,5 mm)
3 × 5 mm 2 (9,1 mm)
3 × 5 mm 1 (10,4 mm)
Flanschverlän-
Schraube
gerungen F
Keine M4×16 mm
1× M4×20 mm
2× M4×25 mm
3× M4×30 mm
