Personal Computer mit
Bedienprogramm
z. B. PACT wareÔ
Barcon
Drucktransmitter

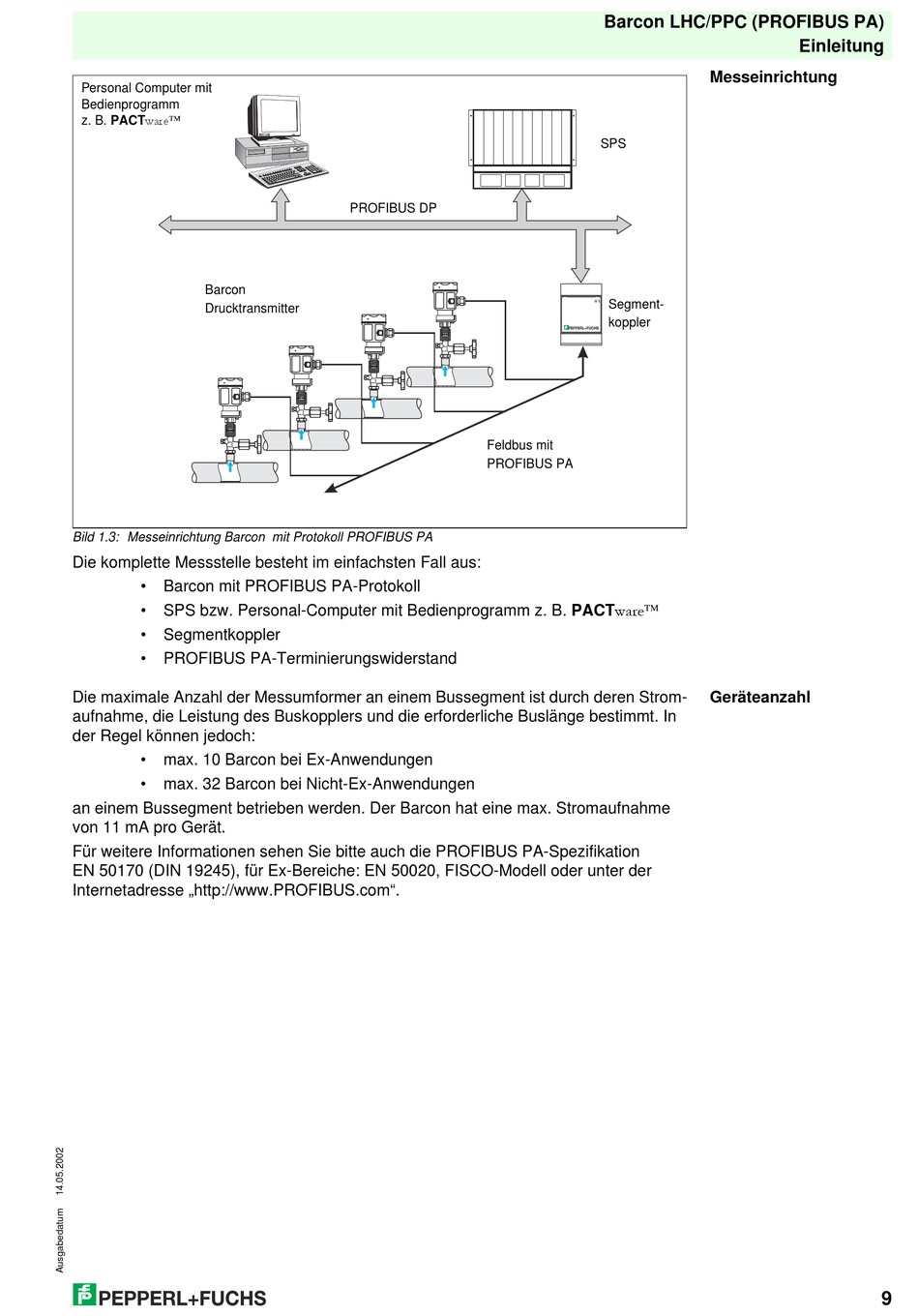

Bild 1.3: Messeinrichtung Barcon mit Protokoll PROFIBUS PA
Die komplette Messstelle besteht im einfachsten Fall aus:
Barcon mit PROFIBUS PA-Protokoll
SPS bzw. Personal-Computer mit Bedienprogramm z. B. PACT wareÔ
Segmentkoppler
PROFIBUS PA-Terminierungswiderstand
Die maximale Anzahl der Messumformer an einem Bussegment ist durch deren Strom-
aufnahme, die Leistung des Buskopplers und die erforderliche Buslänge bestimmt. In
der Regel können jedoch:
max. 10 Barcon bei Ex-Anwendungen
max. 32 Barcon bei Nicht-Ex-Anwendungen
an einem Bussegment betrieben werden. Der Barcon hat eine max. Stromaufnahme
von 11 mA pro Gerät.
Für weitere Informationen sehen Sie bitte auch die PROFIBUS PA-Spezifikation
EN 50170 (DIN 19245), für Ex-Bereiche: EN 50020, FISCO-Modell oder unter der
Internetadresse „http://www.PROFIBUS.com".
PROFIBUS DP
Feldbus mit
PROFIBUS PA
Barcon LHC/PPC (PROFIBUS PA)
Messeinrichtung
SPS
Segment-
koppler
Geräteanzahl
Einleitung
9
