4.5

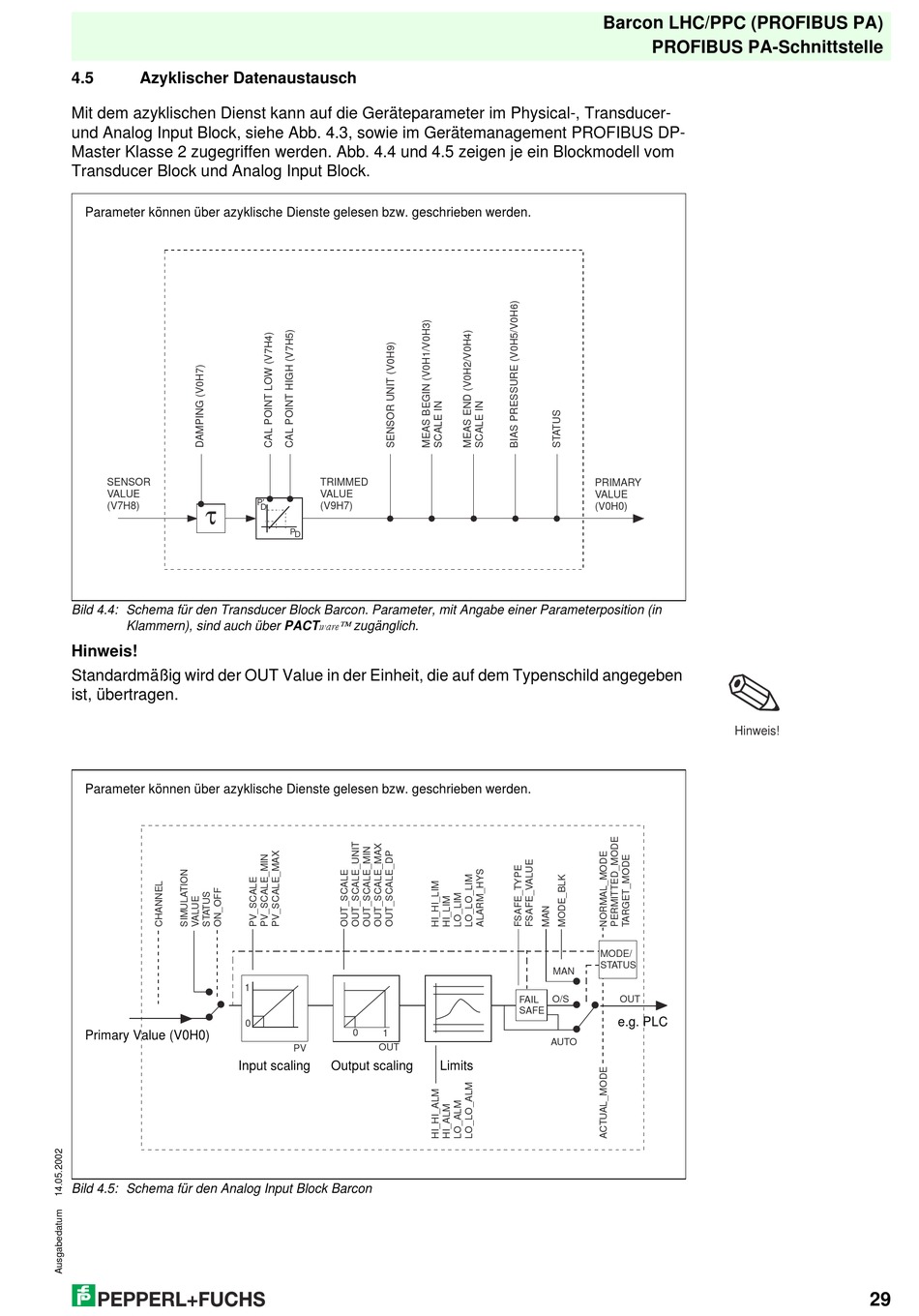

Azyklischer Datenaustausch
Mit dem azyklischen Dienst kann auf die Geräteparameter im Physical-, Transducer-
und Analog Input Block, siehe Abb. 4.3, sowie im Gerätemanagement PROFIBUS DP-
Master Klasse 2 zugegriffen werden. Abb. 4.4 und 4.5 zeigen je ein Blockmodell vom
Transducer Block und Analog Input Block.
Parameter können über azyklische Dienste gelesen bzw. geschrieben werden.
SENSOR
VALUE
τ
(V7H8)
Bild 4.4: Schema für den Transducer Block Barcon. Parameter, mit Angabe einer Parameterposition (in
Klammern), sind auch über PACT wareÔ zugänglich.
Hinweis!
Standardmäßig wird der OUT Value in der Einheit, die auf dem Typenschild angegeben
ist, übertragen.
Parameter können über azyklische Dienste gelesen bzw. geschrieben werden.
1
Primary Value (V0H0)
Input scaling
Bild 4.5: Schema für den Analog Input Block Barcon
TRIMMED
VALUE
P'
(V9H7)
D
P D
0
0
1
OUT
PV
Output scaling
Barcon LHC/PPC (PROFIBUS PA)
PRIMARY
VALUE
(V0H0)
MODE/
STATUS
MAN
FAIL
O/S
SAFE
AUTO
Limits
PROFIBUS PA-Schnittstelle
Hinweis!
OUT
e.g. PLC
29
