Barcon LHC/PPC (PROFIBUS PA)
PROFIBUS PA-Schnittstelle
Hinweis!
Arbeiten mit den
GSD-Dateien
26
4.3

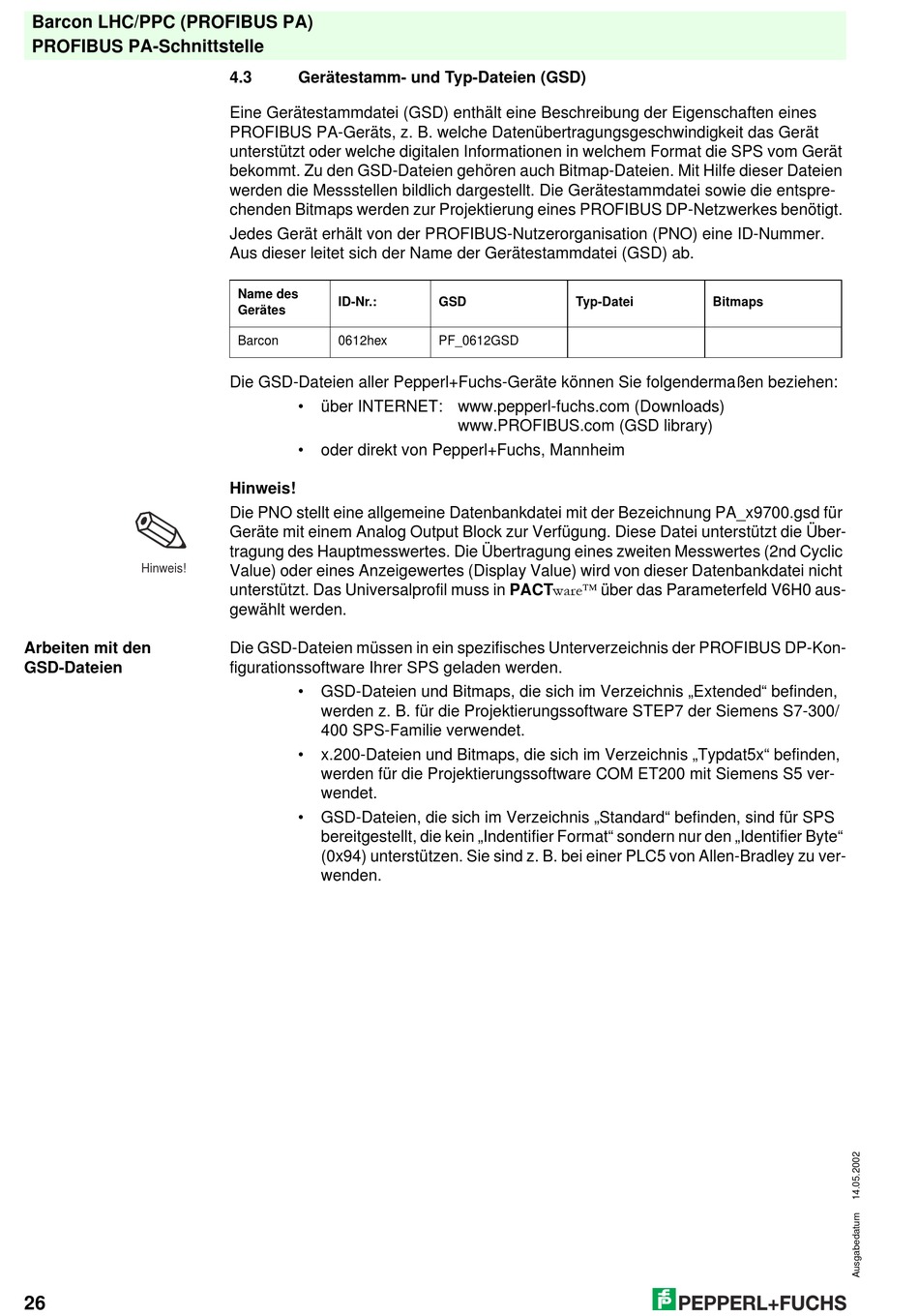

Gerätestamm- und Typ-Dateien (GSD)
Eine Gerätestammdatei (GSD) enthält eine Beschreibung der Eigenschaften eines
PROFIBUS PA-Geräts, z. B. welche Datenübertragungsgeschwindigkeit das Gerät
unterstützt oder welche digitalen Informationen in welchem Format die SPS vom Gerät
bekommt. Zu den GSD-Dateien gehören auch Bitmap-Dateien. Mit Hilfe dieser Dateien
werden die Messstellen bildlich dargestellt. Die Gerätestammdatei sowie die entspre-
chenden Bitmaps werden zur Projektierung eines PROFIBUS DP-Netzwerkes benötigt.
Jedes Gerät erhält von der PROFIBUS-Nutzerorganisation (PNO) eine ID-Nummer.
Aus dieser leitet sich der Name der Gerätestammdatei (GSD) ab.
Name des
ID-Nr.:
Gerätes
Barcon
0612hex
Die GSD-Dateien aller Pepperl+Fuchs-Geräte können Sie folgendermaßen beziehen:
•
über INTERNET: www.pepperl-fuchs.com (Downloads)
•
oder direkt von Pepperl+Fuchs, Mannheim
Hinweis!
Die PNO stellt eine allgemeine Datenbankdatei mit der Bezeichnung PA_x9700.gsd für
Geräte mit einem Analog Output Block zur Verfügung. Diese Datei unterstützt die Über-
tragung des Hauptmesswertes. Die Übertragung eines zweiten Messwertes (2nd Cyclic
Value) oder eines Anzeigewertes (Display Value) wird von dieser Datenbankdatei nicht
unterstützt. Das Universalprofil muss in PACT wareÔ über das Parameterfeld V6H0 aus-
gewählt werden.
Die GSD-Dateien müssen in ein spezifisches Unterverzeichnis der PROFIBUS DP-Kon-
figurationssoftware Ihrer SPS geladen werden.
•
GSD-Dateien und Bitmaps, die sich im Verzeichnis „Extended" befinden,
werden z. B. für die Projektierungssoftware STEP7 der Siemens S7-300/
400 SPS-Familie verwendet.
•
x.200-Dateien und Bitmaps, die sich im Verzeichnis „Typdat5x" befinden,
werden für die Projektierungssoftware COM ET200 mit Siemens S5 ver-
wendet.
•
GSD-Dateien, die sich im Verzeichnis „Standard" befinden, sind für SPS
bereitgestellt, die kein „Indentifier Format" sondern nur den „Identifier Byte"
(0x94) unterstützen. Sie sind z. B. bei einer PLC5 von Allen-Bradley zu ver-
wenden.
GSD
Typ-Datei
PF_0612GSD
www.PROFIBUS.com (GSD library)
Bitmaps
