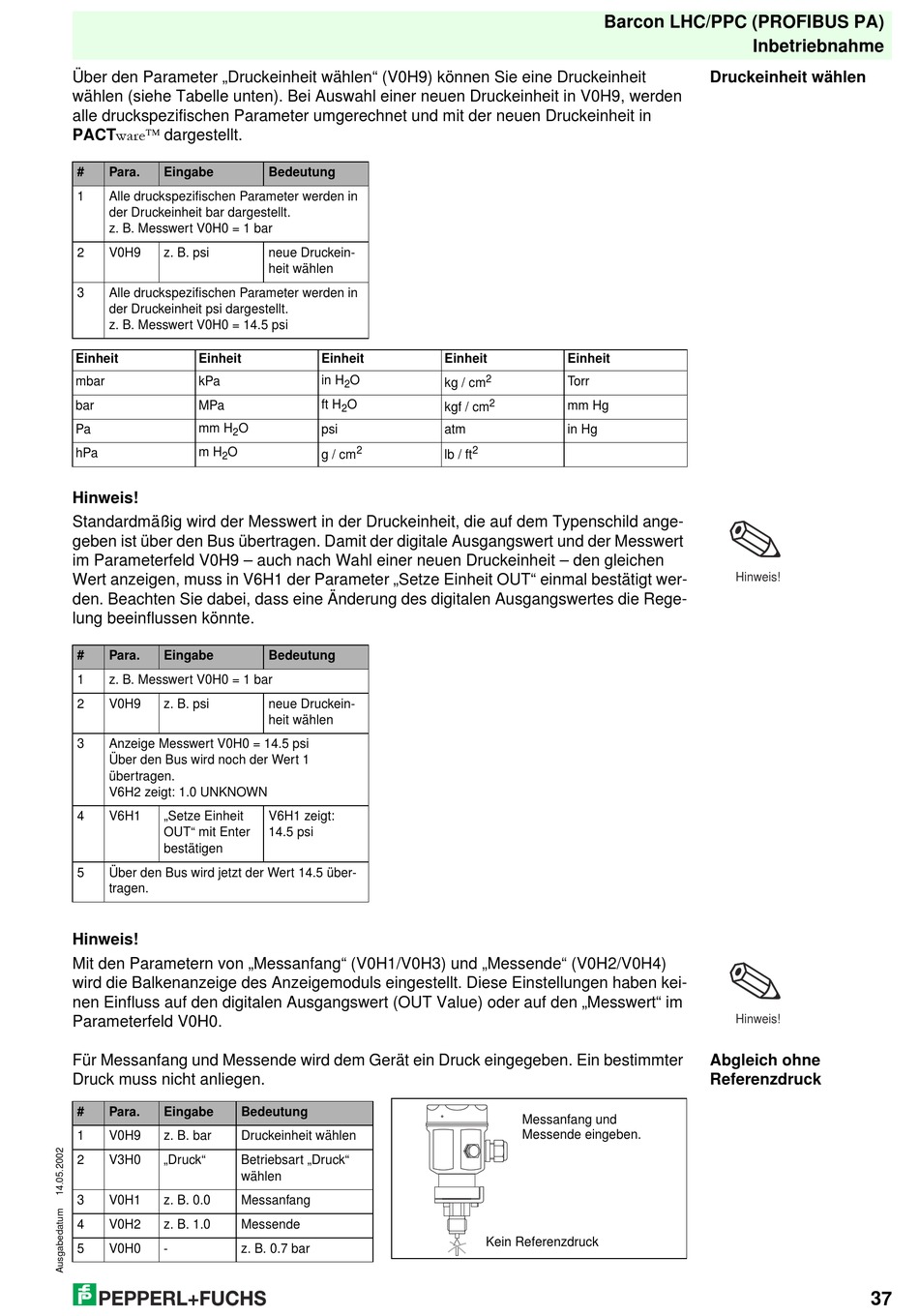

Über den Parameter „Druckeinheit wählen" (V0H9) können Sie eine Druckeinheit
wählen (siehe Tabelle unten). Bei Auswahl einer neuen Druckeinheit in V0H9, werden
alle druckspezifischen Parameter umgerechnet und mit der neuen Druckeinheit in
PACT wareÔ dargestellt.
#
Para.
Eingabe
1
Alle druckspezifischen Parameter werden in
der Druckeinheit bar dargestellt.
z. B. Messwert V0H0 = 1 bar
2
V0H9
z. B. psi
3
Alle druckspezifischen Parameter werden in
der Druckeinheit psi dargestellt.
z. B. Messwert V0H0 = 14.5 psi
Einheit
Einheit
mbar
kPa
bar
MPa
mm H
O
Pa
2
m H
O
hPa
2
Hinweis!
Standardmäßig wird der Messwert in der Druckeinheit, die auf dem Typenschild ange-
geben ist über den Bus übertragen. Damit der digitale Ausgangswert und der Messwert
im Parameterfeld V0H9 – auch nach Wahl einer neuen Druckeinheit – den gleichen
Wert anzeigen, muss in V6H1 der Parameter „Setze Einheit OUT" einmal bestätigt wer-
den. Beachten Sie dabei, dass eine Änderung des digitalen Ausgangswertes die Rege-
lung beeinflussen könnte.
#
Para.
Eingabe
1
z. B. Messwert V0H0 = 1 bar
2
V0H9
z. B. psi
3
Anzeige Messwert V0H0 = 14.5 psi
Über den Bus wird noch der Wert 1
übertragen.
V6H2 zeigt: 1.0 UNKNOWN
4
V6H1
„Setze Einheit
OUT" mit Enter
bestätigen
5
Über den Bus wird jetzt der Wert 14.5 über-
tragen.
Hinweis!
Mit den Parametern von „Messanfang" (V0H1/V0H3) und „Messende" (V0H2/V0H4)
wird die Balkenanzeige des Anzeigemoduls eingestellt. Diese Einstellungen haben kei-
nen Einfluss auf den digitalen Ausgangswert (OUT Value) oder auf den „Messwert" im
Parameterfeld V0H0.
Für Messanfang und Messende wird dem Gerät ein Druck eingegeben. Ein bestimmter
Druck muss nicht anliegen.
#
Para.
Eingabe
Bedeutung
1
V0H9
z. B. bar
Druckeinheit wählen
2
V3H0
„Druck"
Betriebsart „Druck"
wählen
3
V0H1
z. B. 0.0
Messanfang
4
V0H2
z. B. 1.0
Messende
5
V0H0
-
z. B. 0.7 bar
Bedeutung
neue Druckein-
heit wählen
Einheit
in H
O
2
ft H
O
2
psi
2
g / cm
Bedeutung
neue Druckein-
heit wählen
V6H1 zeigt:
14.5 psi
Barcon LHC/PPC (PROFIBUS PA)
Einheit
Einheit
2
Torr
kg / cm
2
mm Hg
kgf / cm
atm
in Hg
2
lb / ft
Messanfang und
Messende eingeben.
Kein Referenzdruck
Inbetriebnahme
Druckeinheit wählen
Hinweis!
Hinweis!
Abgleich ohne
Referenzdruck
37
