4.4
Zyklischer Datenaustausch (Data_Exchange)
Geräte-Blockmodell
Sensor
Messgröße
Signal-
anpassung
Transducer
Block
Messwert-
anpassung
Matrix
V0H0
V6H6

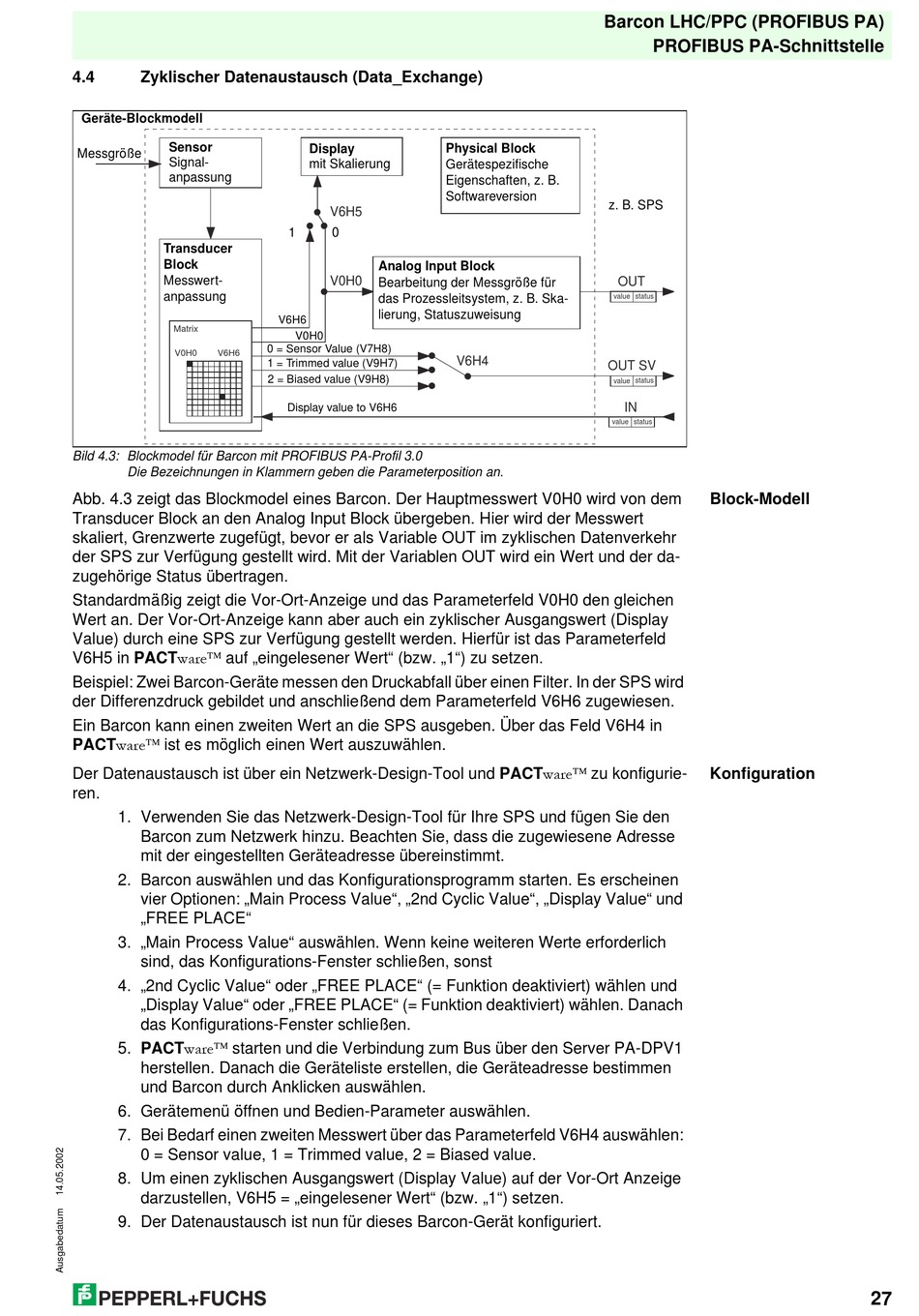

Bild 4.3: Blockmodel für Barcon mit PROFIBUS PA-Profil 3.0
Die Bezeichnungen in Klammern geben die Parameterposition an.
Abb. 4.3 zeigt das Blockmodel eines Barcon. Der Hauptmesswert V0H0 wird von dem
Transducer Block an den Analog Input Block übergeben. Hier wird der Messwert
skaliert, Grenzwerte zugefügt, bevor er als Variable OUT im zyklischen Datenverkehr
der SPS zur Verfügung gestellt wird. Mit der Variablen OUT wird ein Wert und der da-
zugehörige Status übertragen.
Standardmäßig zeigt die Vor-Ort-Anzeige und das Parameterfeld V0H0 den gleichen
Wert an. Der Vor-Ort-Anzeige kann aber auch ein zyklischer Ausgangswert (Display
Value) durch eine SPS zur Verfügung gestellt werden. Hierfür ist das Parameterfeld
V6H5 in PACT wareÔ auf „eingelesener Wert" (bzw. „1") zu setzen.
Beispiel: Zwei Barcon-Geräte messen den Druckabfall über einen Filter. In der SPS wird
der Differenzdruck gebildet und anschließend dem Parameterfeld V6H6 zugewiesen.
Ein Barcon kann einen zweiten Wert an die SPS ausgeben. Über das Feld V6H4 in
PACT wareÔ ist es möglich einen Wert auszuwählen.
Der Datenaustausch ist über ein Netzwerk-Design-Tool und PACT wareÔ zu konfigurie-
ren.
1. Verwenden Sie das Netzwerk-Design-Tool für Ihre SPS und fügen Sie den
Barcon zum Netzwerk hinzu. Beachten Sie, dass die zugewiesene Adresse
mit der eingestellten Geräteadresse übereinstimmt.
2. Barcon auswählen und das Konfigurationsprogramm starten. Es erscheinen
vier Optionen: „Main Process Value", „2nd Cyclic Value", „Display Value" und
„FREE PLACE"
3. „Main Process Value" auswählen. Wenn keine weiteren Werte erforderlich
sind, das Konfigurations-Fenster schließen, sonst
4. „2nd Cyclic Value" oder „FREE PLACE" (= Funktion deaktiviert) wählen und
„Display Value" oder „FREE PLACE" (= Funktion deaktiviert) wählen. Danach
das Konfigurations-Fenster schließen.
5. PACT wareÔ starten und die Verbindung zum Bus über den Server PA-DPV1
herstellen. Danach die Geräteliste erstellen, die Geräteadresse bestimmen
und Barcon durch Anklicken auswählen.
6. Gerätemenü öffnen und Bedien-Parameter auswählen.
7. Bei Bedarf einen zweiten Messwert über das Parameterfeld V6H4 auswählen:
0 = Sensor value, 1 = Trimmed value, 2 = Biased value.
8. Um einen zyklischen Ausgangswert (Display Value) auf der Vor-Ort Anzeige
darzustellen, V6H5 = „eingelesener Wert" (bzw. „1") setzen.
9. Der Datenaustausch ist nun für dieses Barcon-Gerät konfiguriert.
Display
mit Skalierung
V6H5
1
0
Analog Input Block
V0H0
Bearbeitung der Messgröße für
das Prozessleitsystem, z. B. Ska-
lierung, Statuszuweisung
V6H6
V0H0
0 = Sensor Value (V7H8)
1 = Trimmed value (V9H7)
2 = Biased value (V9H8)
Display value to V6H6
Barcon LHC/PPC (PROFIBUS PA)
Physical Block
Gerätespezifische
Eigenschaften, z. B.
Softwareversion
z. B. SPS
OUT
value
V6H4
OUT SV
value
value
PROFIBUS PA-Schnittstelle
status
status
IN
status
Block-Modell
Konfiguration
27
