Barcon LHC/PPC (PROFIBUS PA)
Wartung und Reparatur
Hinweis!
Elektronikeinsatz aus-
bauen
Elektronikeinsatz
montieren
Sensordaten eingeben
46
7.4
Elektronikeinsatz wechseln
Ein Elektronikeinsatz, als Ersatzteil bestellt, ist ab Werk mit einem Standard-Datensatz
programmiert. Das Gerät wird funktionieren, aber mit einer deutlich verminderten Mess-
genauigkeit. Um die definierte Messgenauigkeit wieder zu erreichen, geben Sie nach
dem Austausch des Elektronikeinsatzes die Sensorparameter neu ein. Alle Informatio-
nen dazu entnehmen Sie bitte dem Abschnitt „Sensorparameter eingeben" in diesem
Kapitel.
Hinweis!
Nach dem Austausch des Elektronikeinsatzes muss das Gerät neu abgeglichen wer-
den. Informationen zum Abgleich entnehmen Sie bitte Kapitel 5 „Inbetriebnahme".
•
Ggf. Haltering mit Anzeige lösen, abheben und Stecker der Anzeige vom
Elektronikeinsatz lösen.
•
Anschlusskabel vom Elektronikeinsatz lösen.
Schrauben und am Elektronikeinsatz lösen.
•
•
Elektronikeinsatz abheben.

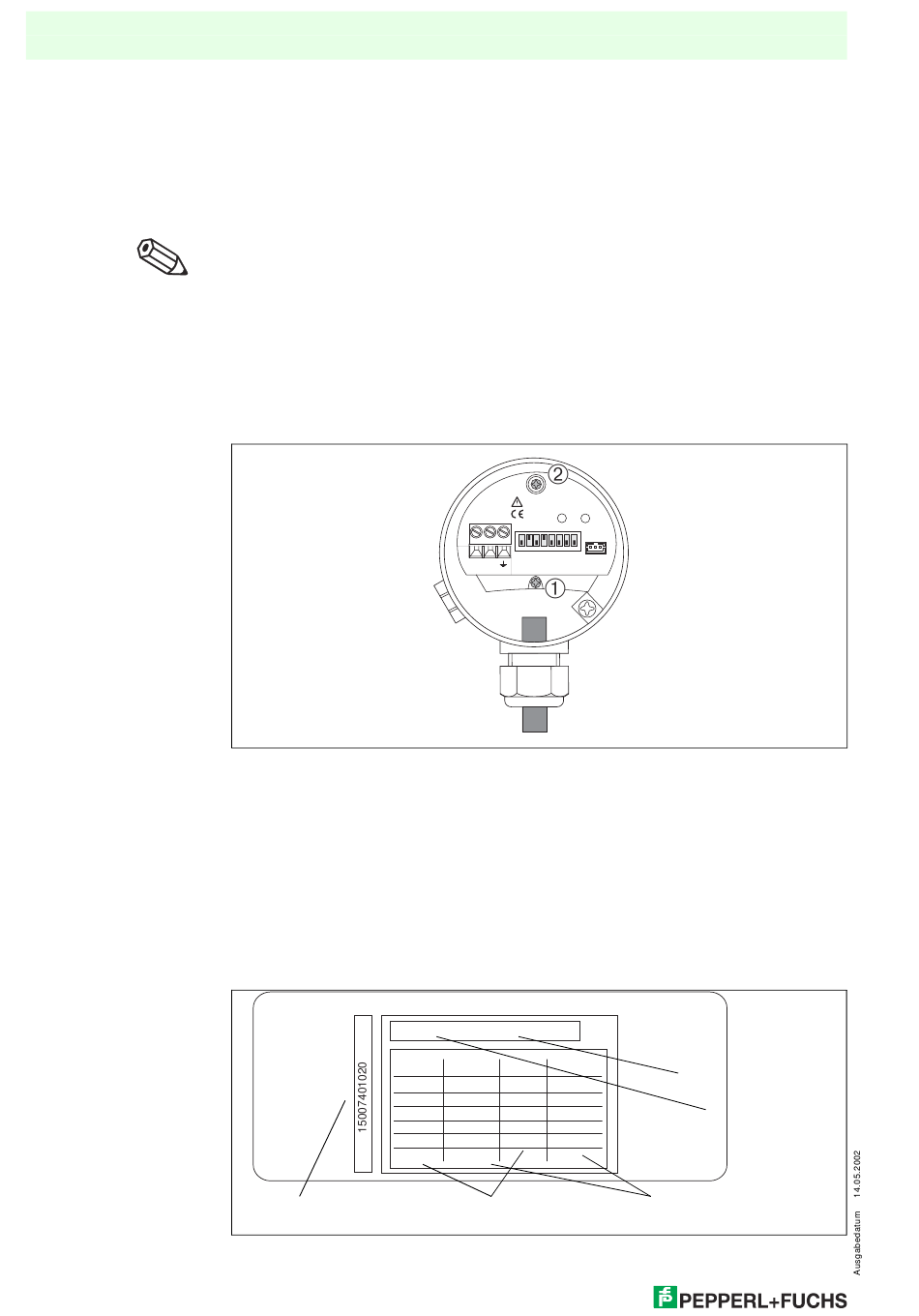

Bild 7.3: Lage der Schrauben und zum Lösen des Elektronikeinsatzes
Neuen Elektronikeinsatz einstecken und Schrauben und anziehen.
•
•
Anschlusskabel gemäß Anschlussbild im Kapitel 2.5 „Elektrischer An-
schluss" anschließen.
•
Abgleich gemäß Kapitel 5 „Inbetriebnahme" durchführen.
•
Ggf. Anzeige montieren.
Jedem Gerät liegt ein Sensorpass mit Sensordaten im Gehäuse bei. Bei einem Elektro-
nikwechsel müssen diese Daten neu eingegeben werden.
Die folgenden elf Wertepaare geben Sie in den Parameterfeldern V2H7 und V2H8 ein:
VH 27
Serien-Nr. (steht auch auf
Gehäuse und Sensoraufkleber)
Bild 7.4: Beispiel Sensorpass
Zero
Span
1
2
3
on
address
SW
1 2 3 4 5 6 7
+
–
off
HW
CR000049 / 220201009
VH 28
VH 27
VH 28
01
33006
07
52429
02
3360
08
15695
03
49
09
50381
04
0
10
13824
05
0
11
12044
06
15820
Sensordaten-Nr. in Parameter-
feld V2H7
Display
Seriennummer Sensor
PROFIBUS PA-Nr.
Sensordatenwert in Parameter-
feld V2H7
