Barcon LHC/PPC (PROFIBUS PA)
Installation
Barcon
ohne Druckmittler
- PPC-M10, PPC-M20
- LHC-M20
14
2.2
Einbauhinweise ohne Druckmittler
Barcon ohne Druckmittler werden nach den gleichen Richtlinien wie ein Manometer
(DIN EN 839-2) montiert. Wir empfehlen die Verwendung von Absperrarmaturen und
Wassersackrohren. Die Einbaulage richtet sich nach der Messanwendung.
•
Messung in Gasen:
Montage auf Absperrhahn oberhalb des Entnahmestutzens.

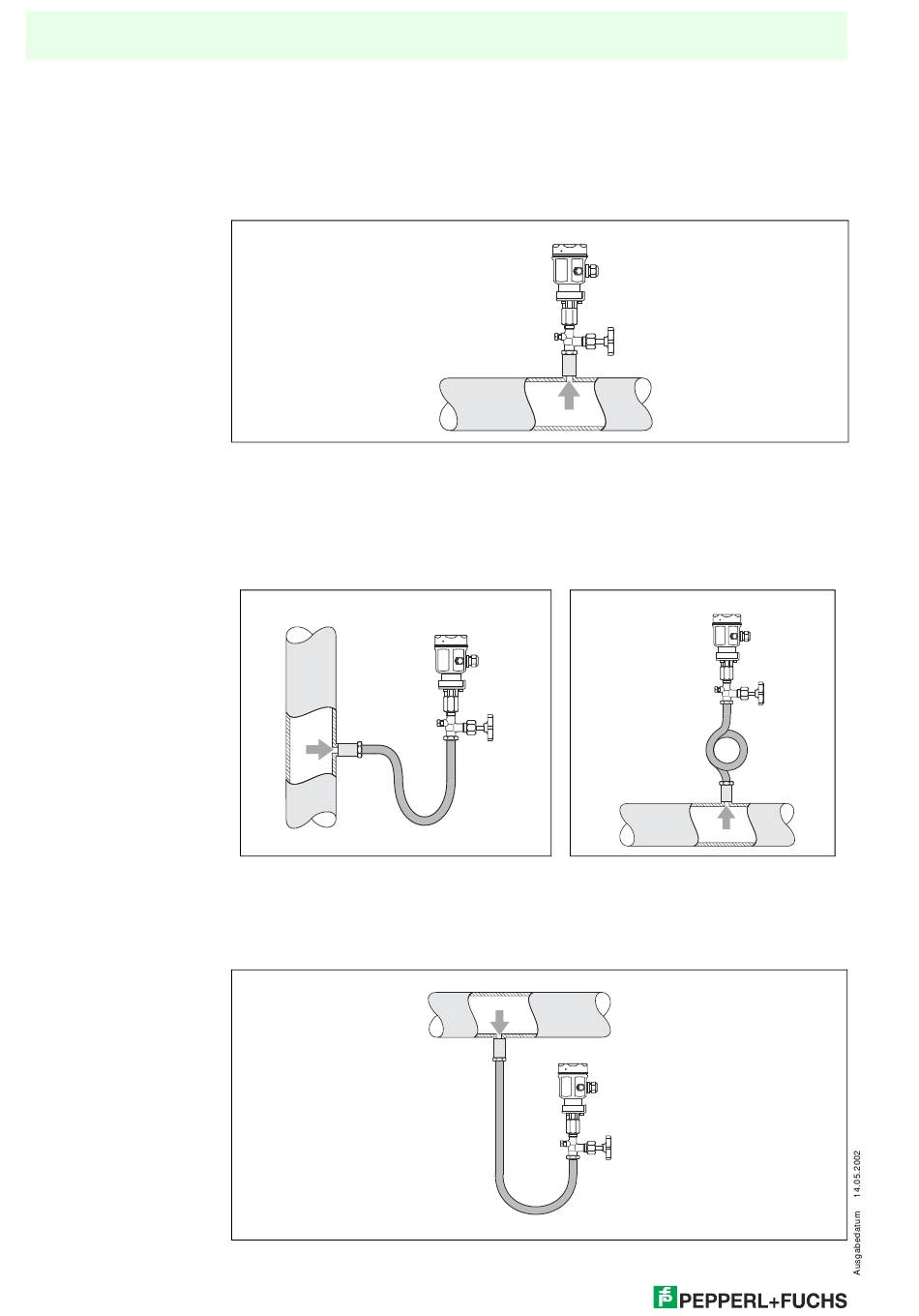

Bild 2.1: Montage auf Absperrarmatur zur Messung in Gasen
•
Messung in Dämpfen:
Montage mit Wassersackrohr oberhalb des Entnahmestutzens.
Das Wassersackrohr reduziert die Temperatur vor der Membran auf nahe-
zu Umgebungstemperatur. Das Wassersackrohr muss vor der Inbetrieb-
nahme mit Füllflüssigkeit (z. B. Wasser) gefüllt werden.
Bild 2.2: links:
Montage mit Wassersackrohr in U-Form zur Messung in Dämpfen
rechts:
Montage mit Wassersackrohr in Kreisform zur Messung in Dämpfen
•
Messung in Flüssigkeiten:
Montage auf Absperrarmatur unterhalb oder auf gleicher Höhe wie der
Entnahmestutzen
Bild 2.3: Montage auf Absperrarmatur zur Messung in Flüssigkeiten
