Bedienung
Dieses Kapitel beschreibt:
•
Montage der Digitalanzeige (optional)
•
Funktion der Digitalanzeige (optional)
•
Lage und Funktion der Bedienelemente auf dem Elektronikeinsatz
Bedienung über PACT wareÔ
•
3.1
Zugriff auf die Bedienelemente
Die Digitalanzeige wird bereits montiert geliefert, wenn sie mit dem Gerät bestellt wurde.
In diesem Fall muss die Digitalanzeige mit dem Haltering vor der Bedienung vom Elek-
tronikeinsatz gelöst werden.
Wenn Sie nachträglich eine Digitalanzeige bestellen wollen, beachten Sie bitte die Hin-
weise in Kapitel 7.3 „Montage der Digitalanzeige".
Lösen der Anzeige:
•
Lasche mit dem Pfeil nach oben drücken, bis sich die Arretierung des Hal-
terings auf dem Elektronikeinsatz hörbar löst.
•
Haltering vorsichtig lösen und abheben, so dass die Kabel der Anzeige
nicht abreißen.
•
Zur Beobachtung der Anzeige während der Bedienung, Anzeige auf den
Rand des Gehäuses aufstecken oder am Kabel lose neben dem Gehäuse
hängen lassen.
Zum Lösen des Halterings vom Elektronikeinsatz,
Lasche mit Pfeil nach oben drücken.

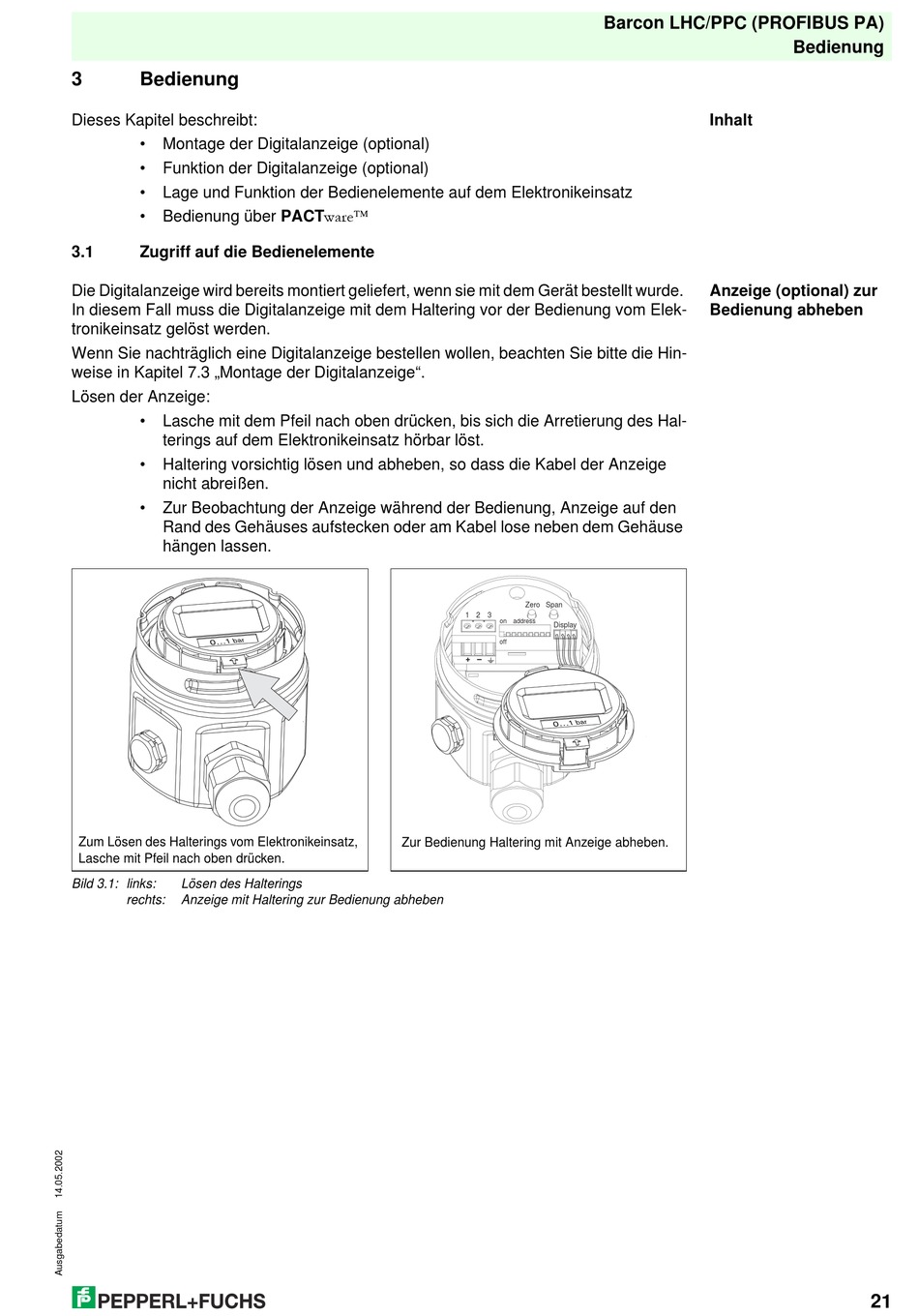

Bild 3.1: links:
Lösen des Halterings
rechts:
Anzeige mit Haltering zur Bedienung abheben
Zero Span
1 2 3
on
address
Display
off
+
–
Zur Bedienung Haltering mit Anzeige abheben.
