Barcon LHC/PPC (PROFIBUS PA)
Bedienung
Lage der
Bedienelemente
22
3.2
Funktion der Anzeige
Die Digitalanzeige (optional) hat zwei Anzeigemodi:
•
Anzeige im Messbetrieb: Erscheint standardmäßig
•
Anzeige im Abgleichmodus: Erscheint nach einmaligem Drücken der Zero-
oder Span-Taste. Setzt sich nach 2 s automatisch auf Anzeige im Messbe-
trieb zurück.
0.753
0...1 bar
…

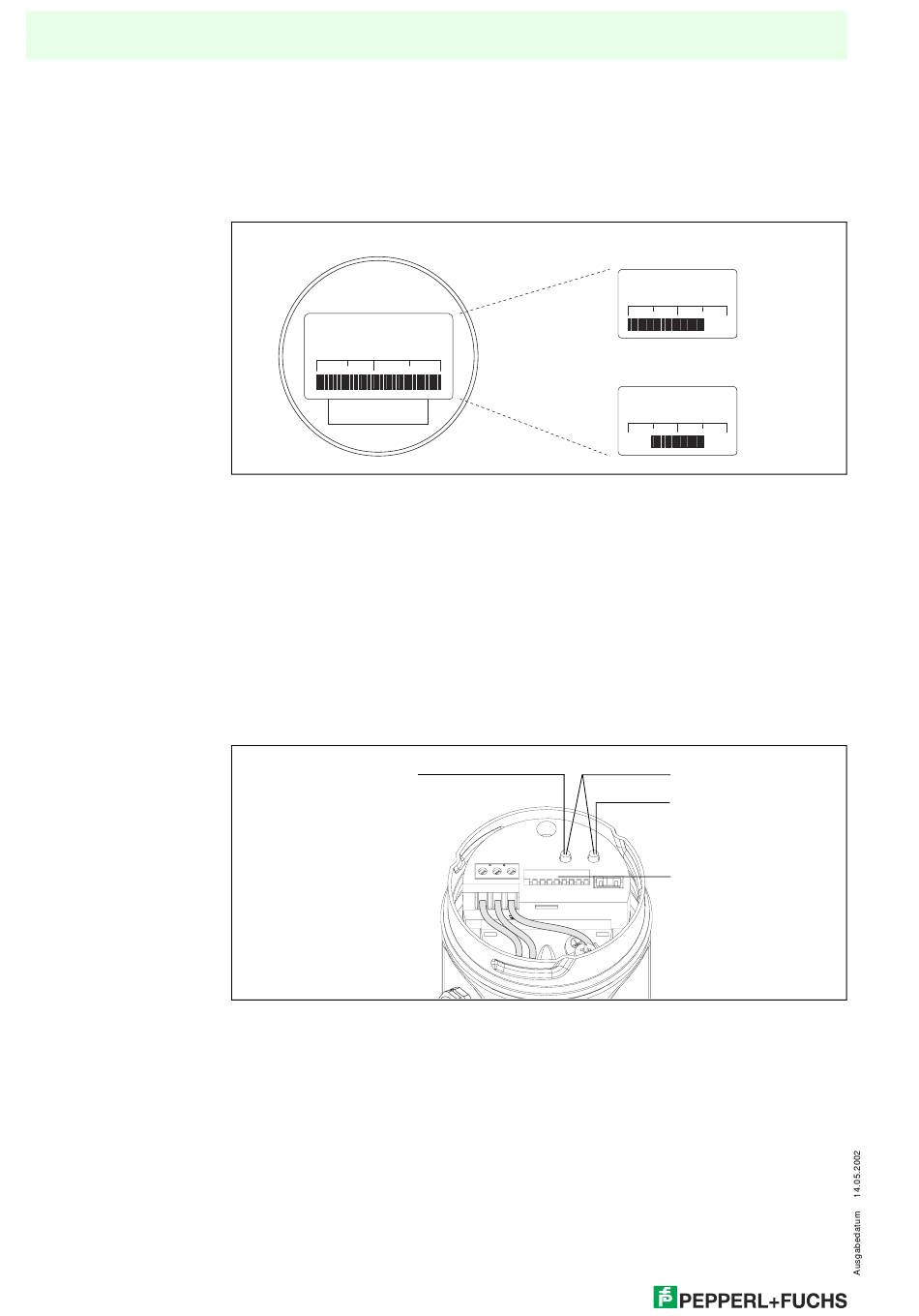

Bild 3.2: Funktion der Anzeige
Anzeige im Messbetrieb
4-stellige Anzeige von Messwerten und Eingabeparametern
‚
Balkenanzeige des Messwerts
ƒ
Messanfang
„
Messende
…
Nominaler Messbereich
zusätzliche Anzeige im Abgleichmodus
†
Anzeige des Abgleichpunktes (Z = Zero oder S = Span)
‡
eingestellter Messbereich in den Grenzen der Messzelle
3.3
Lage und Funktion der Bedienelemente
Taste zur Einstellung des
Messanfangs
Bild 3.3: Lage der Bedienelemente
Anzeige im Messbetrieb
0.753
‚
ƒ
Anzeige im Abgleichmodus
S
†
0.250
Z
‡
Zero Span
1
2
3
on
address
Display
off
+ –
„
ƒ Lageabgleich
‚ Taste zur Einstellung des
Messendes
„ Adress-Schalter
