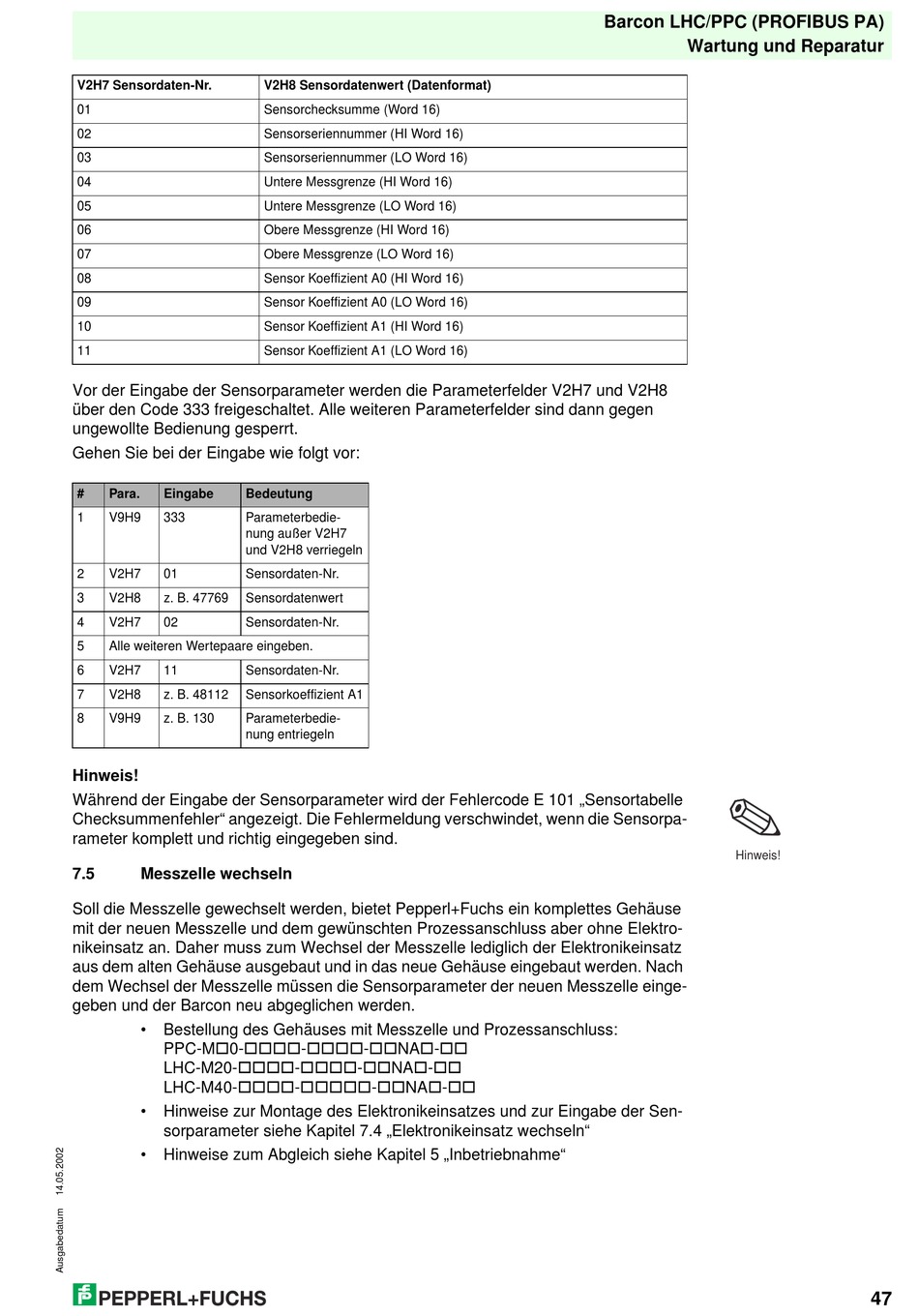

V2H7 Sensordaten-Nr.
01
02
03
04
05
06
07
08
09
10
11
Vor der Eingabe der Sensorparameter werden die Parameterfelder V2H7 und V2H8
über den Code 333 freigeschaltet. Alle weiteren Parameterfelder sind dann gegen
ungewollte Bedienung gesperrt.
Gehen Sie bei der Eingabe wie folgt vor:
#
Para.
Eingabe
Bedeutung
1
V9H9
333
Parameterbedie-
nung außer V2H7
und V2H8 verriegeln
2
V2H7
01
Sensordaten-Nr.
3
V2H8
z. B. 47769
Sensordatenwert
4
V2H7
02
Sensordaten-Nr.
5
Alle weiteren Wertepaare eingeben.
6
V2H7
11
Sensordaten-Nr.
7
V2H8
z. B. 48112
Sensorkoeffizient A1
8
V9H9
z. B. 130
Parameterbedie-
nung entriegeln
Hinweis!
Während der Eingabe der Sensorparameter wird der Fehlercode E 101 „Sensortabelle
Checksummenfehler" angezeigt. Die Fehlermeldung verschwindet, wenn die Sensorpa-
rameter komplett und richtig eingegeben sind.
7.5
Messzelle wechseln
Soll die Messzelle gewechselt werden, bietet Pepperl+Fuchs ein komplettes Gehäuse
mit der neuen Messzelle und dem gewünschten Prozessanschluss aber ohne Elektro-
nikeinsatz an. Daher muss zum Wechsel der Messzelle lediglich der Elektronikeinsatz
aus dem alten Gehäuse ausgebaut und in das neue Gehäuse eingebaut werden. Nach
dem Wechsel der Messzelle müssen die Sensorparameter der neuen Messzelle einge-
geben und der Barcon neu abgeglichen werden.
•
Bestellung des Gehäuses mit Messzelle und Prozessanschluss:
PPC-M o 0- oooo - oooo - oo NA o - oo
LHC-M20- oooo - oooo - oo NA o - oo
LHC-M40- oooo - ooooo - oo NA o - oo
•
Hinweise zur Montage des Elektronikeinsatzes und zur Eingabe der Sen-
sorparameter siehe Kapitel 7.4 „Elektronikeinsatz wechseln"
•
Hinweise zum Abgleich siehe Kapitel 5 „Inbetriebnahme"
V2H8 Sensordatenwert (Datenformat)
Sensorchecksumme (Word 16)
Sensorseriennummer (HI Word 16)
Sensorseriennummer (LO Word 16)
Untere Messgrenze (HI Word 16)
Untere Messgrenze (LO Word 16)
Obere Messgrenze (HI Word 16)
Obere Messgrenze (LO Word 16)
Sensor Koeffizient A0 (HI Word 16)
Sensor Koeffizient A0 (LO Word 16)
Sensor Koeffizient A1 (HI Word 16)
Sensor Koeffizient A1 (LO Word 16)
Barcon LHC/PPC (PROFIBUS PA)
Wartung und Reparatur
Hinweis!
47
