4.2.12 Topologie
Eine automatisiert erstellte Topologie kann in vielen Anwendungsfällen wertvolle Hinweise über aktuelle
Veränderungen in der Netzwerkstruktur liefern. Der Triggertyp „Topologie" dient dazu, Meldungen über
neu hinzugekommenen, bzw. weggefallene Teilnehmer im Vergleich zur festgesetzten Referenztopologie
zu melden (vgl.
3.1.4
Zur Konfiguration des Triggers ist zunächst auszuwählen, ob nur das PROFINET-Netzwerk, nur das Office-
Netzwerk oder beide Netzwerke überwacht werden sollen. Anschließend wird selektiert, ob nur neue
Stationen, nur fehlende Stationen oder beide Optionen zum Auslösen des Triggerereignisses führen sollen.
Optional wird im letzten Auswahlpunkt die Alarmierungshäufigkeit (einmalig / bei jedem Topologiescan)
gewählt.
®
PROFINET-INspektor
Teilnehmerübersicht).
NT - Benutzerhandbuch

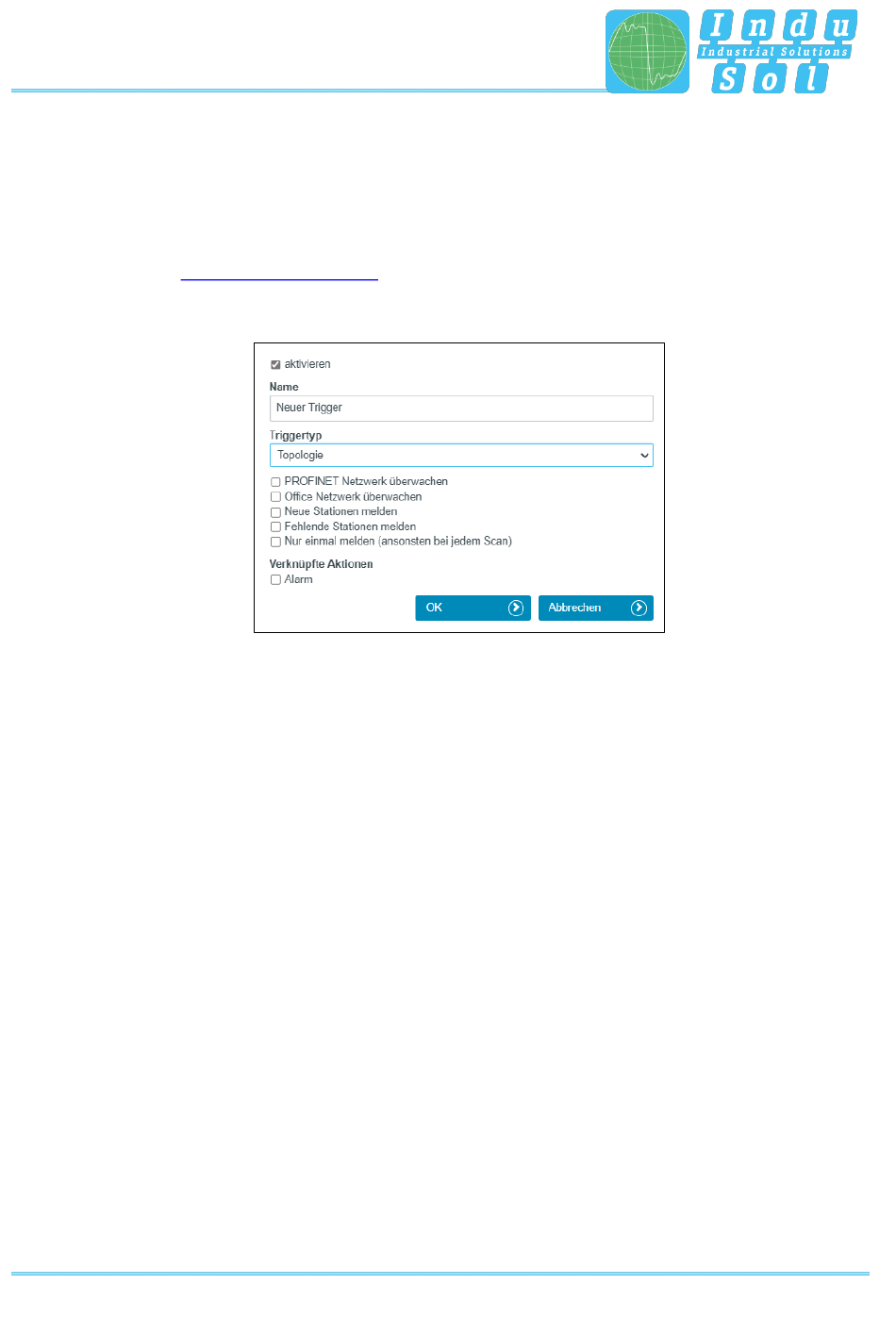

Abbildung 65: Trigger Topologie
