Weboberfläche und Auswahlfunktionen

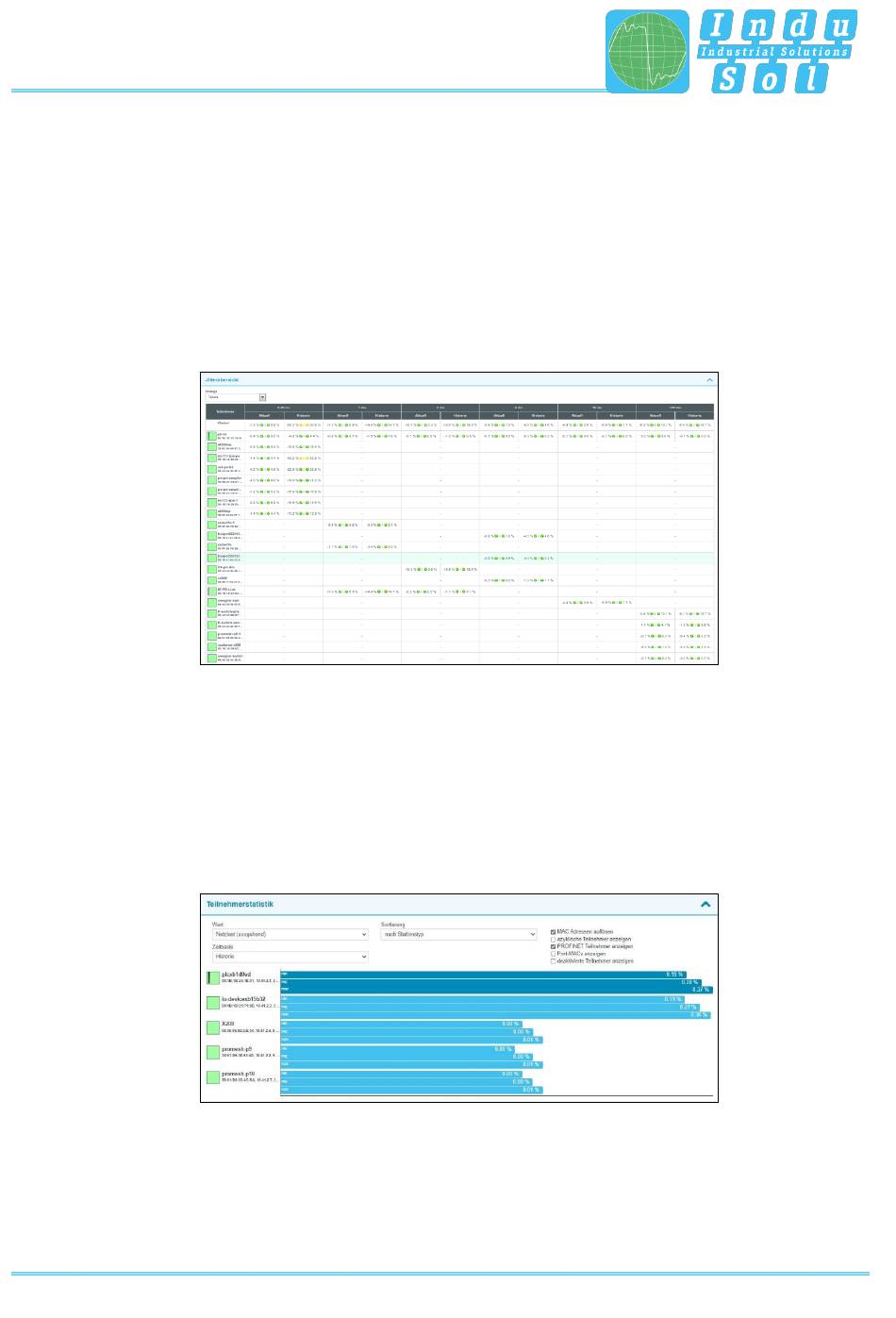

3.4.4 Jitterübersicht
Die Jitterübersicht gibt einen tabellarischen Überblick zu allen in dem PROFINET-Netzwerk ermittelten
adressbezogenen Aktualisierungsraten sowie der dazugehörigen prozentualen Jitterwerte wieder. Mit
diesen Informationen ist auf einen Blick ersichtlich, bei welchen Aktualisierungsraten und Geräten es zu
erhöhten Abweichungen im Taktverhalten kommt.
Zur Darstellung der Ergebnisse kann zwischen der Ansicht als Tabelle, Diagramm oder Liste ausgewählt
werden. Über die Schaltfläche „Zurücksetzen" lassen sich die bisher ermittelten Jitterwerte zurücksetzen.
3.4.5 Teilnehmerstatistik
Dieses Untermenü stellt eine Statistikfunktion mit Auswahlmöglichkeit der einzelnen PROFINET-
Qualitätsparameter dar. Hiermit wird eine teilnehmerbezogene Häufung zu dem ausgewählten Parameter
dargestellt. Für eine bessere Übersicht können Sie die Anzeige auf die verschiedenen Protokolltypen
selektieren und die Sortierung nach vordefinierten Kriterien anpassen.
®
PROFINET-INspektor
Abbildung 24: Teilnehmer Statistik-Funktion
NT - Benutzerhandbuch
Abbildung 23: Jitterübersicht
30
