Weboberfläche und Auswahlfunktionen
Netzwerkzustand
Für eine schnelle visuelle Bewertung des PROFINET-Netzwerkes können die einzelnen Qualitäts-
parameter durch die Festlegung von speziellen Abnahmegrenzwerten farblich gekennzeichnet werden.
Nach Erreichen dieser Werte wird je nach Zielsetzung der Teilnehmer bei einer Warnung gelb oder im
Fehlerfall rot dargestellt. Ist kein Fehler aufgetreten, bleibt die Anzeige grün. Die Grundeinstellungen
können nach kundenspezifischen Vorgaben angepasst werden.
Diese farbliche Kennzeichnung wird sowohl in der Netzwerkübersicht (s. Pkt.
auch in der Protokolldarstellung nach der Aktivierung der Zustandseinfärbung wirksam.
Ein Zurücksetzen auf die voreingestellten Default-Werte ist über die Schaltfläche „Zurücksetzen" jederzeit
möglich.
®
PROFINET-INspektor
NT - Benutzerhandbuch

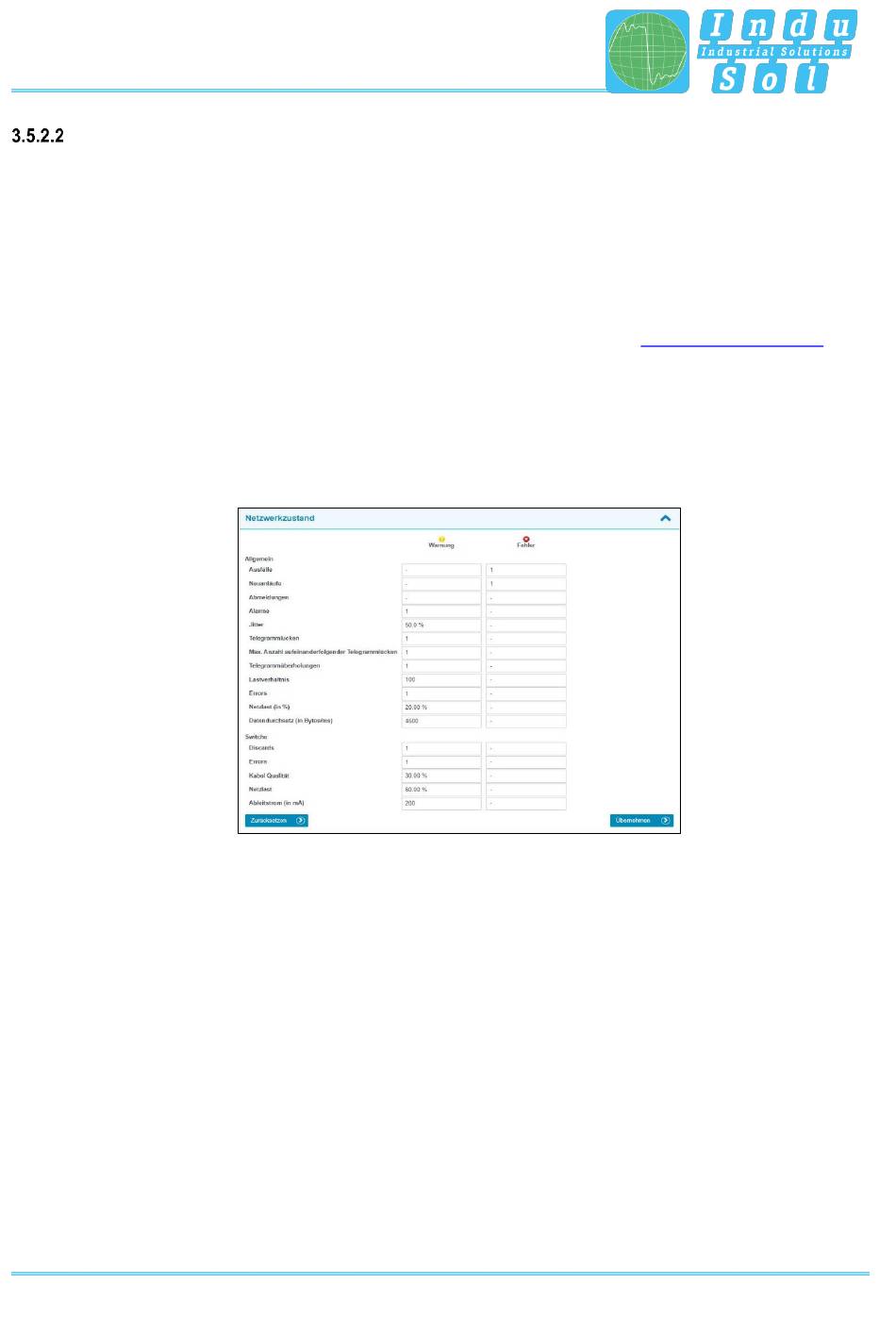

Abbildung 45: Netzwerkzustand
3.1.3
Netzwerkübersicht), als
46
