3.4.3 Topologien
PROFINET-Scan
Durch Auslösen eines Scan-Vorgangs durch die Schaltfläche „PROFINET Scan starten" werden die
aktuellen Geräteinformationen sowie die reale Verdrahtungsreihenfolge (Topologie) aller in dem
eingestellten Adressbereich vorhandenen Teilnehmer des PROFINET-Netzwerkes abgefragt und in einer
Datei (.topo) zusammengeführt. Der Topologiescan erfolgt dabei über den AKTIV-Port des PN-Inspektors.
Die daraus entstandenen Dateien sind mit dem Zusatz „Profinet Topologie vom ..." gekennzeichnet und
mit Hilfe der Software PROscan
Office-Scan
Durch Auslösen eines Scan-Vorgangs durch die Schaltfläche „Office Scan starten" werden die aktuellen
Geräteinformationen sowie die reale Verdrahtungsreihenfolge (Topologie) aller in dem eingestellten
Adressbereich vorhandenen Teilnehmer des Office-Netzwerkes abgefragt und in einer Datei (.topo)
zusammengeführt. Der Topologiescan erfolgt dabei über den PASSIV-Port des PN-Inspektors. Die daraus
entstandenen Dateien sind mit dem Zusatz „Office Topologie vom ..." gekennzeichnet und mit Hilfe der
Software PROscan
In der Übersicht sind die jeweils drei letzten Scan-Ergebnisse dargestellt. Die Dateien können von hier aus
entweder einzeln oder auch in der Summe heruntergeladen oder gelöscht werden.
Der Topologie-Scan stellt ebenfalls eine aktive Funktion dar. Es gelten deshalb die gleichen Bedingungen
wie für den Teilnehmerscan (s. Pkt.
®
PROFINET-INspektor
®
Active auswertbar.
®
Active auswertbar.
2.6
NT - Benutzerhandbuch

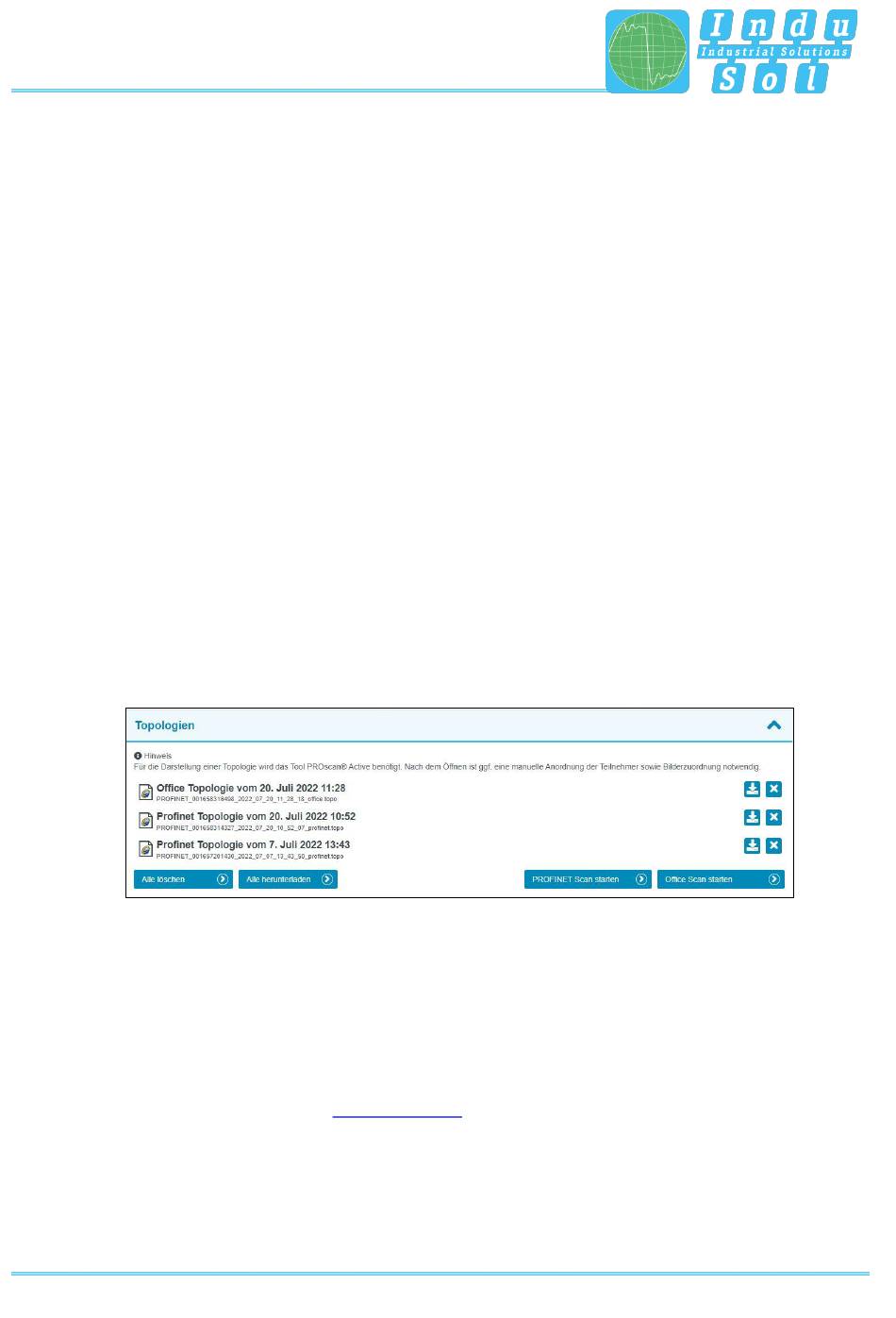

Abbildung 22: Topologie
Webinterface).
