Weboberfläche und Auswahlfunktionen
3.1.6 Office Netzwerk
Neben dem Scan einer PROFINET-Topologie über den AKTIV-Port des PN-Inspektors besteht die
Möglichkeit, auch die Teilnehmer des angebundenen (übergeordneten) Office-Netzwerk darzustellen.
Dieser Scan erfolgt über den PASSIV-Port des Inspektors, sodass alle Teilnehmer im IP-Adressbereich
der passiven Schnittstelle erfasst werden.
Über die Teilnehmerübersicht können Veränderungen im Vergleich zu einer zuvor definierten
Referenztopologie direkt visualisiert werden. Dazu ist über die Schaltfläche „Referenz-Topologie
übernehmen" zunächst die aktuelle Topologie als Standardreferenz zu übernehmen. Auftretende
Veränderungen wie neue oder fehlende Teilnehmer gegenüber der Referenztopologie werden durch gelbe
und rote Punkte in der rechten unteren Ecke eines jeden Teilnehmers symbolisiert. Über den Button
„Topologie Scan starten" kann ein neuer Topologiescan angestoßen werden, nachdem die Einstellungen
des Scanbereiches und der Scankonfiguration in dem sich öffnenden Dialogfester vorgenommen wurden
(siehe Punkt
3.5.2.6 Netzwerkscan und
®
PROFINET-INspektor
NT - Benutzerhandbuch

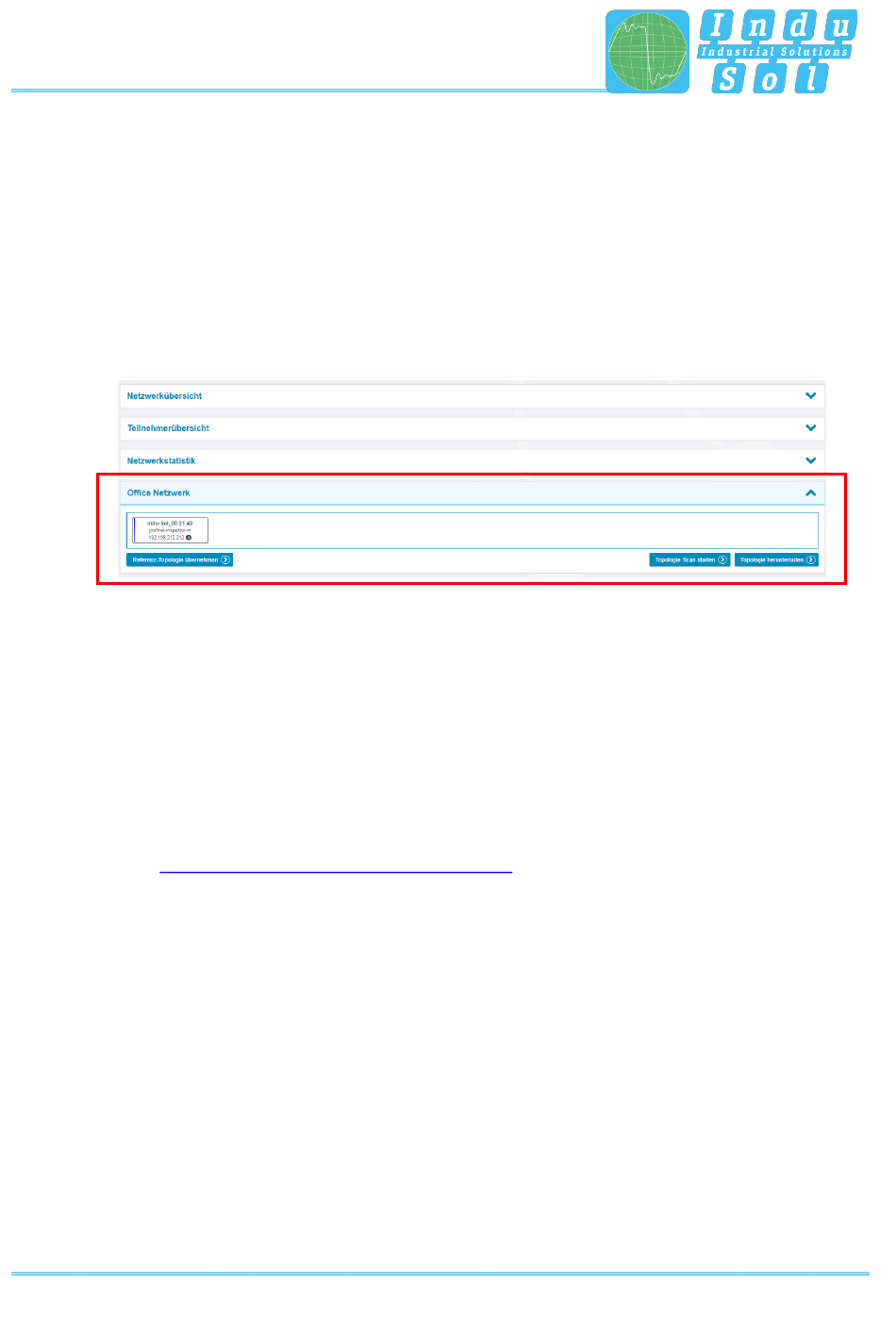

Abbildung 17: Office Netzwerk
Topologieermittlung).
25
