Neue Messung:
3.1.2 Chronik
Die Chronik bietet Ihnen einen kompakten visuellen Überblick über den zeitlichen Verlauf des
Netzwerkzustandes. Werden innerhalb des Überwachungszeitraumes unterschiedliche Netzwerk-
zustände erkannt, so wird der jeweilige Startzeitpunkt der Zustandsänderung als neuer Knoten dargestellt
(maximal 50 Einträge). Durch Anwahl des Ereignisknotens können die detaillierten Informationen
abgerufen werden, welche innerhalb dieses Zeitraumes aufgelaufen sind. Der Mindestzeitraum für einen
Zustandswechsel (neuer Knoten) beträgt eine Minute.
Die Anzeige der Zustandsänderungen kann für jeden Teilnehmer separat konfiguriert werden
(s. Pkt.
anzupassen.
®
PROFINET-INspektor
Dieser Punkt ist bei wechselweisem Einsatz in verschiedenen PROFINET-Anlagen
anzuwenden. Durch Anwahl dieser Funktion werden alle vorhergehenden Einträge
gelöscht und die Netzwerkanalyse wird neu gestartet. Dazu zählen die Alarme, die
statistischen Daten des Netzwerkes, sowie die Liste der Teilnehmer und die Chronik.
Vorgenommene Konfigurationseinstellungen bleiben erhalten.
Hinweis:
Durch die Neugenerierung der Teilnehmerliste ist es erforderlich, die automatische
Deaktivierung neuer Teilnehmer erneut auszuwählen, falls gewünscht. Einstellungen
für die Konfiguration überwachter Verbindungen können durch die Betätigung eines
optionalen Auswahlfeldes mit Beginn einer neuen Messung ebenfalls zurückgesetzt
werden. Andernfalls werden die bisher ausgewählten Verbindungen auch weiterhin
überwacht.
3.5.2.3 Teilnehmer
Zustand), um die Darstellung den Anlagenbedingungen entsprechend
NT - Benutzerhandbuch

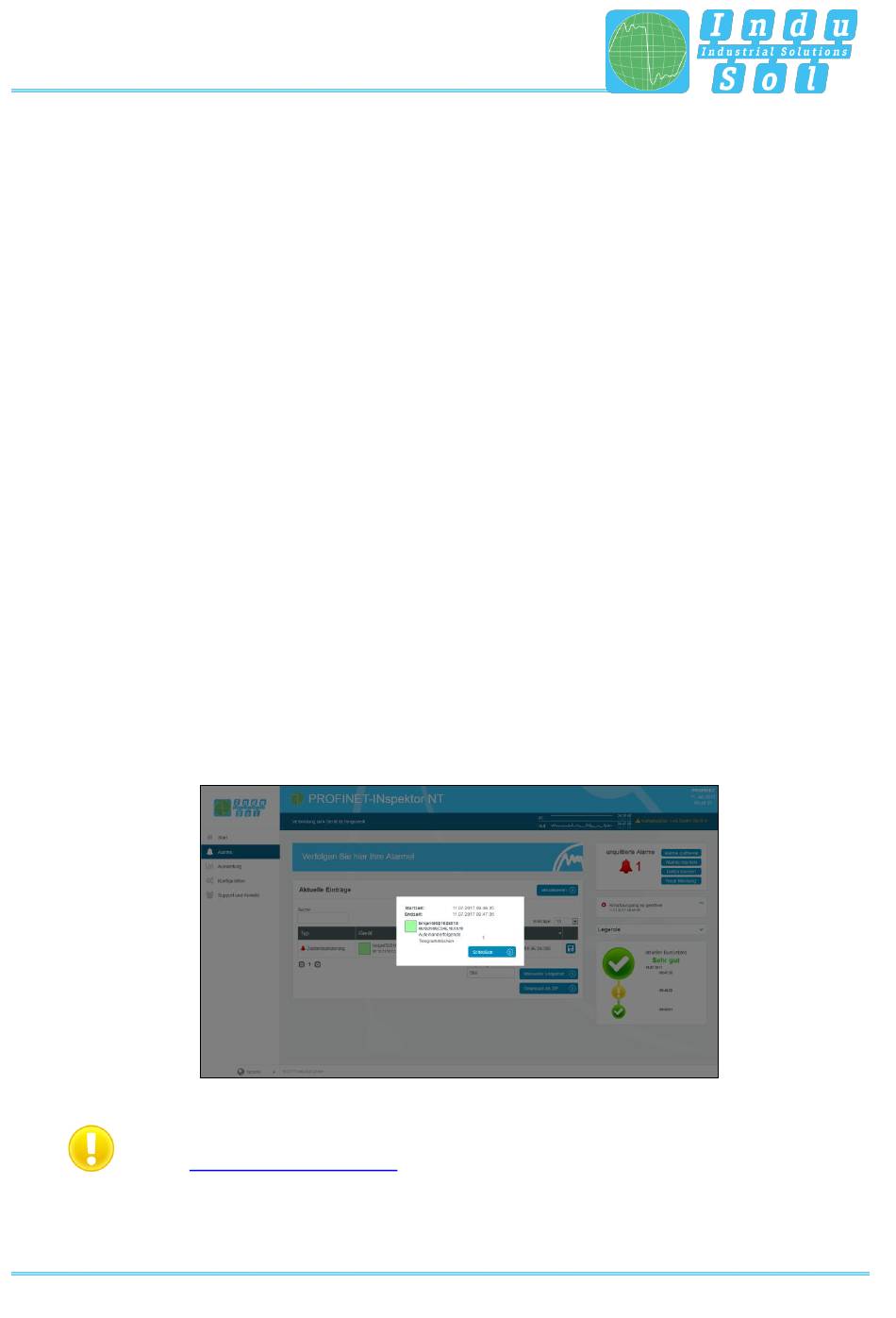

Abbildung 10: Chronikeintrag
