2.7 Signal Ein- und Ausgänge

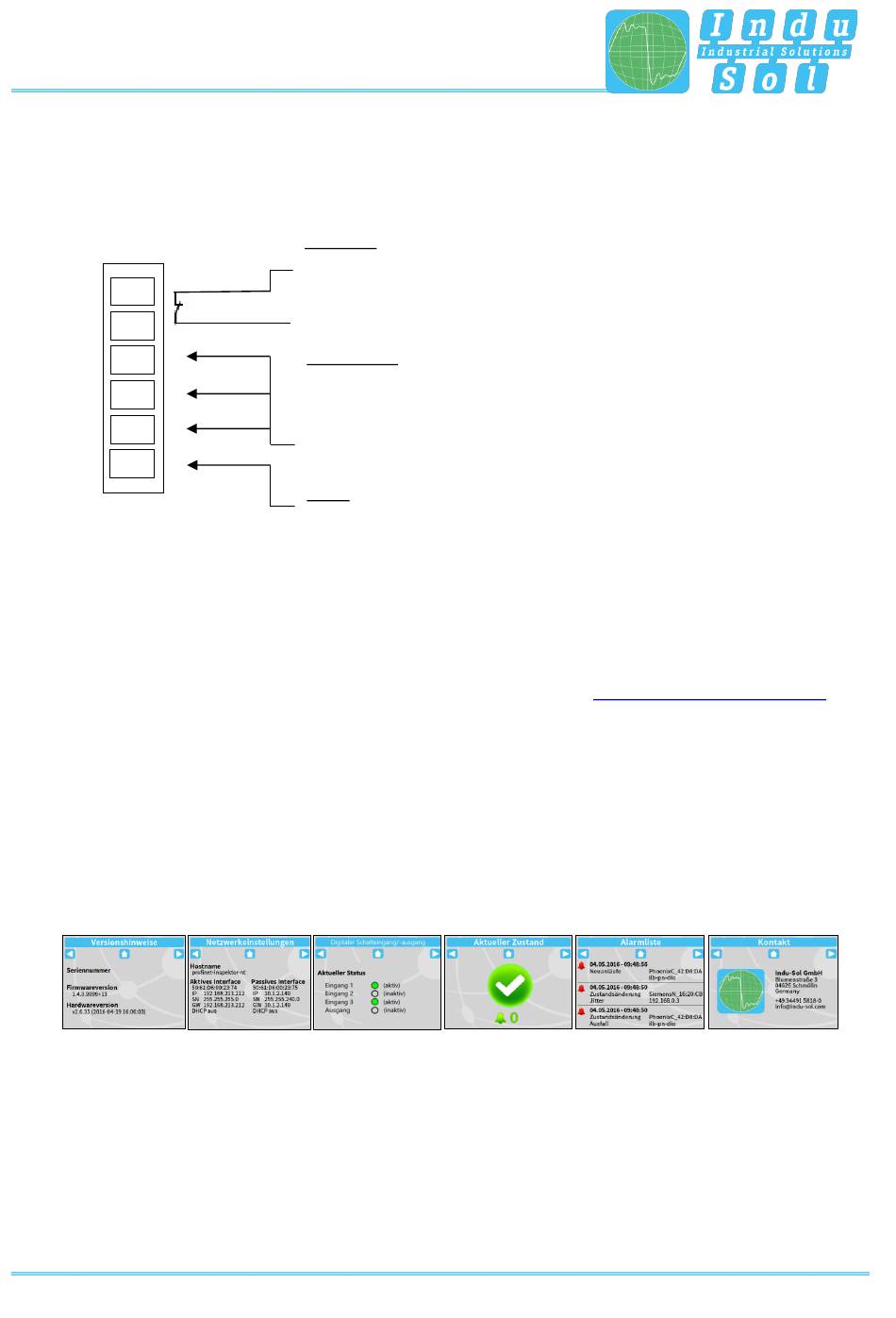

Der 6-polige Anschlussklemmenblock (X5) an der Oberseite des Gerätes ist wie folgt belegt:
OUT
OUT
1
X5
2
3
GND
Ausgang: Potentialfreier Schaltkontakt, der im Fehlerfall und im spannungslosen Zustand geöffnet ist
Eingang 1: Alarmquittierung (Weboberfläche + Schaltkontakt)
Eingang 2: Alarmquittierung (Schaltkontakt)
Eingang 3: Alarmdeaktivierung
Weitere Funktionen sind über das Webinterface konfigurierbar (s. Pkt.
2.8 Touchscreen Anzeige
Das Touchscreen Display gibt nach Anschluss der Versorgungsspannung den Systemanlauf des
PN-INspektor
®
NT wieder. Nach dem erfolgreichen Systemstart wird auf dem Home-Screen stets der
aktuelle Zustand des PROFINET-Netzwerkes dargestellt. Über die seitlichen Pfeiltasten kann zwischen
den einzelnen Menüpunkten, sowie mit der Home-Taste direkt in den Home-Screen gewechselt werden.
Durch längeres Drücken (> 5 s) auf das Zustandssymbol werden die anstehenden Alarme quittiert.
®
PROFINET-INspektor
Ausgang:
- potentialfreier Schaltkontakt (Relais),
im Fehlerfall geöffnet
- Bestromung Schaltkontakt
(max. 30V DC; max. 1A)
3 Eingänge:
- max. 24V DC ±20%
- inaktiv < 3V
- aktiv > 10V
- maximaler Strom 0,15mA
- galvanisch getrennt
GND:
- Massepotential der Eingänge
Abbildung 7: Touch-Screen Menü
NT - Benutzerhandbuch
