Weboberfläche und Auswahlfunktionen
3.2 Alarme
Die Übersicht auf dieser Seite stellt eine Auflistung aller Alarmeinträge seit dem Neustart bzw. dem
Rücksetzen der Alarme durch die Aktionen „Alarme löschen", „Daten löschen" oder „Neue Messung" dar.
Alle unquittierten Einträge werden mit dem Symbol
gespeicherten Alarme beträgt 2048, danach werden die ältesten Einträge überschrieben.
Ein Eintrag in die Alarmliste inklusive eines Telegrammmitschnittes (Snapshot) wird automatisch durch das
Auslösen eines Triggerereignisses vorgenommen und beinhaltet alle wichtigen Informationen, wie
Geräteadresse mit grafischer Darstellung des aktuellen Teilnehmerstatus, Fehlerereignis und Zeitpunkt.
Zusätzlich zu einem Eintrag in die Alarmübersicht wird der Wert für unquittierte Alarme um 1 erhöht. Die
abgespeicherten Snapshots können durch einen Klick auf das Disketten-Symbol heruntergeladen sowie
anschließend mit der Software „Wireshark" geöffnet und ausgewertet werden (Software ist im Lieferumfang
enthalten).
Weiterhin stehen Ihnen in diesem Menü folgende Funktionen zur Verfügung:
Aktualisieren:
Manueller Snapshot:
Download als ZIP:
®
PROFINET-INspektor
Aktualisierung der Einträge in der Alarmliste
Aufzeichnung des aktuellen Telegrammverkehrs, welcher ebenfalls als Eintrag in
der Alarmliste hinterlegt wird. Die Snapshotgröße ist manuell einstellbar und liegt
hierzu bei maximal 50.000 Telegrammen.
Über diesen Punkt können Sie alle Snapshots sowie ein aktuell erstelltes
Protokoll als ZIP-Archiv herunterladen.
NT - Benutzerhandbuch
gekennzeichnet. Die maximale Anzahl der

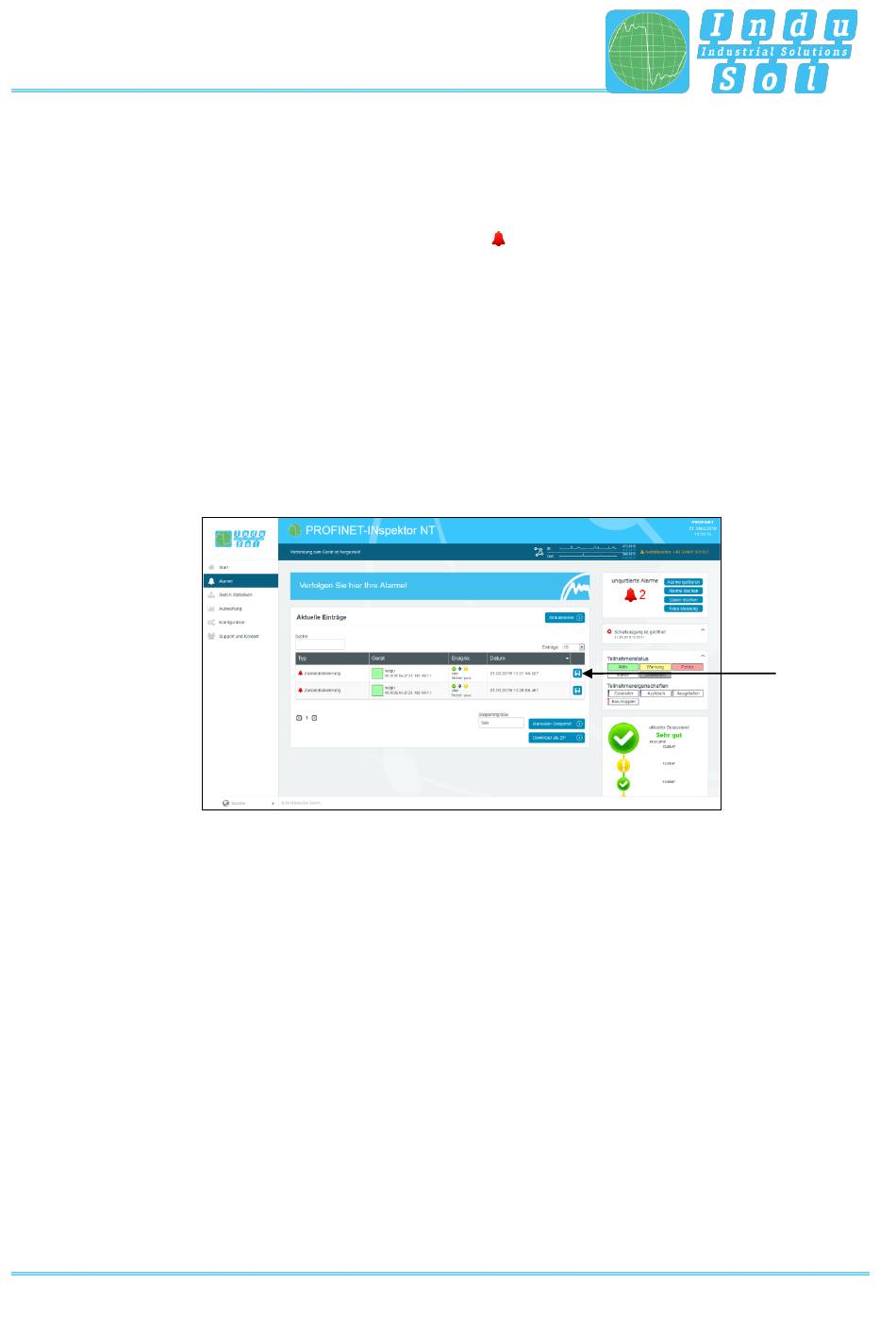

Abbildung 18: Alarme
Snapshot
Download
26
