Weboberfläche und Auswahlfunktionen
3.1 Startseite
Auf der Startseite erhalten Sie einen Gesamtüberblick über den Zustand des angeschlossenen PROFINET-
Mastersystems seit dem Start der aktuellen Messung.
Wenn hier keine Einträge zu sehen sind, arbeitet das System stabil und es besteht kein akuter
Handlungsbedarf.
Sprachauswahl
Um tiefergehende Informationen zum Netzwerkzustand zu erhalten gibt es weitere hilfreiche Funktionen,
welche über Dropdownmenüs oder die Alarmübersicht erreichbar sind.
In den Untermenüs der Startseite können unterschiedliche Betrachtungszeiträume für die Bewertung der
PN-Kommunikation verwendet werden. Die Auswahl des entsprechenden Bewertungszeitraums erfolgt
durch Umschalten des Zeitfensters zwischen „Aktuell", „Letzte Minute" und „Historie". Hierbei wird über die
Einstellung „Aktuell" stets der momentane Teilnehmerzustand (Live List), sowie bei Anwahl „Letzte Minute"
die Geräteinformationen im Zeitraum der letzten Minute dargestellt. Mit der Vorwahl „Historie" werden alle
Daten seit dem Beginn der Aufzeichnung oder dem letzten Aufruf der Funktion „Daten löschen" bzw. „Neue
Messung" angezeigt. Durch diesen unterschiedlichen Zeitbezug können Sie erkennen, ob die PROFINET-
Störungen dauerhaft oder gelegentlich auftreten.
Für die Anpassung der Benutzersprache der Weboberfläche besteht die Möglichkeit der Sprachauswahl
durch eine Mouse Over Funktion auf den Punkt „Sprache".
Die Sprachumschaltung wirkt sich lediglich auf die Bedienoberfläche aus. Die Einstellung für die
Displayanzeige und den Protokolltext geschieht durch Änderung der Systemsprache (s. Pkt.
3.5.1.5 Zeit- und
®
PROFINET-INspektor

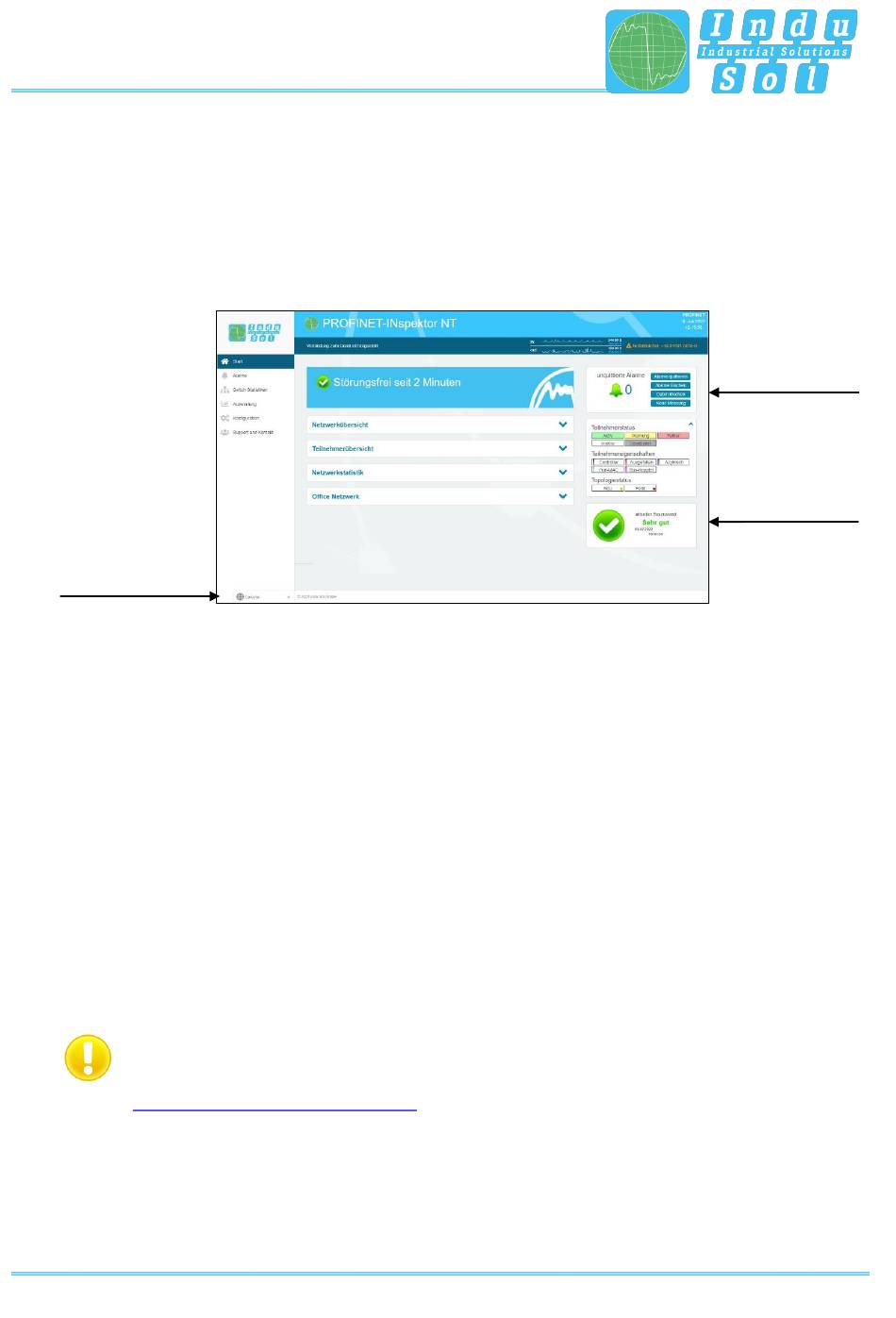

Abbildung 8: Gesamtübersicht
Spracheinstellungen).
NT - Benutzerhandbuch
Alarmübersicht
Chronik
18
