Weboberfläche und Auswahlfunktionen
3.4 Auswertung
Das Auswertungsmenü beinhaltet unterschiedliche Statistik-Übersichten sowie die Protokoll-Funktion.
3.4.1 Netzlastdiagramm
Dieses Untermenü gibt in der Diagrammfunktion einen schnellen visuellen Überblick über das
Netzlastverhalten der Kommunikationsstrecke. Dabei werden die Daten in eingehende und ausgehende
Netzlast unterschieden und im Sekunden-, sowie Minutentakt dargestellt.
3.4.2 Protokolle
Die Protokoll-Funktion ermöglicht, alle seit dem Beginn der Aufzeichnung erfassten Informationen in einem
Bericht zu dokumentieren. Diese Protokolle werden im Protokollverzeichnis hinterlegt und können von hier
aus geöffnet, gedruckt oder gelöscht werden. Die Protokoll-Funktion ist sowohl als einmalige Aktion durch
Betätigen des Buttons „Protokoll erstellen" nutzbar als auch durch die automatische Protokollerstellung
konfigurierbar (s. Pkt.
Die Protokolle können für die eigenen Unterlagen oder auch als Abnahmeprotokoll verwendet werden.
Zur vollständigen Darstellung der Symbole im Protokollausdruck muss im jeweiligen Browser die
Funktion „Hintergrund drucken" in den Druckereinstellungen aktiviert sein.
®
PROFINET-INspektor

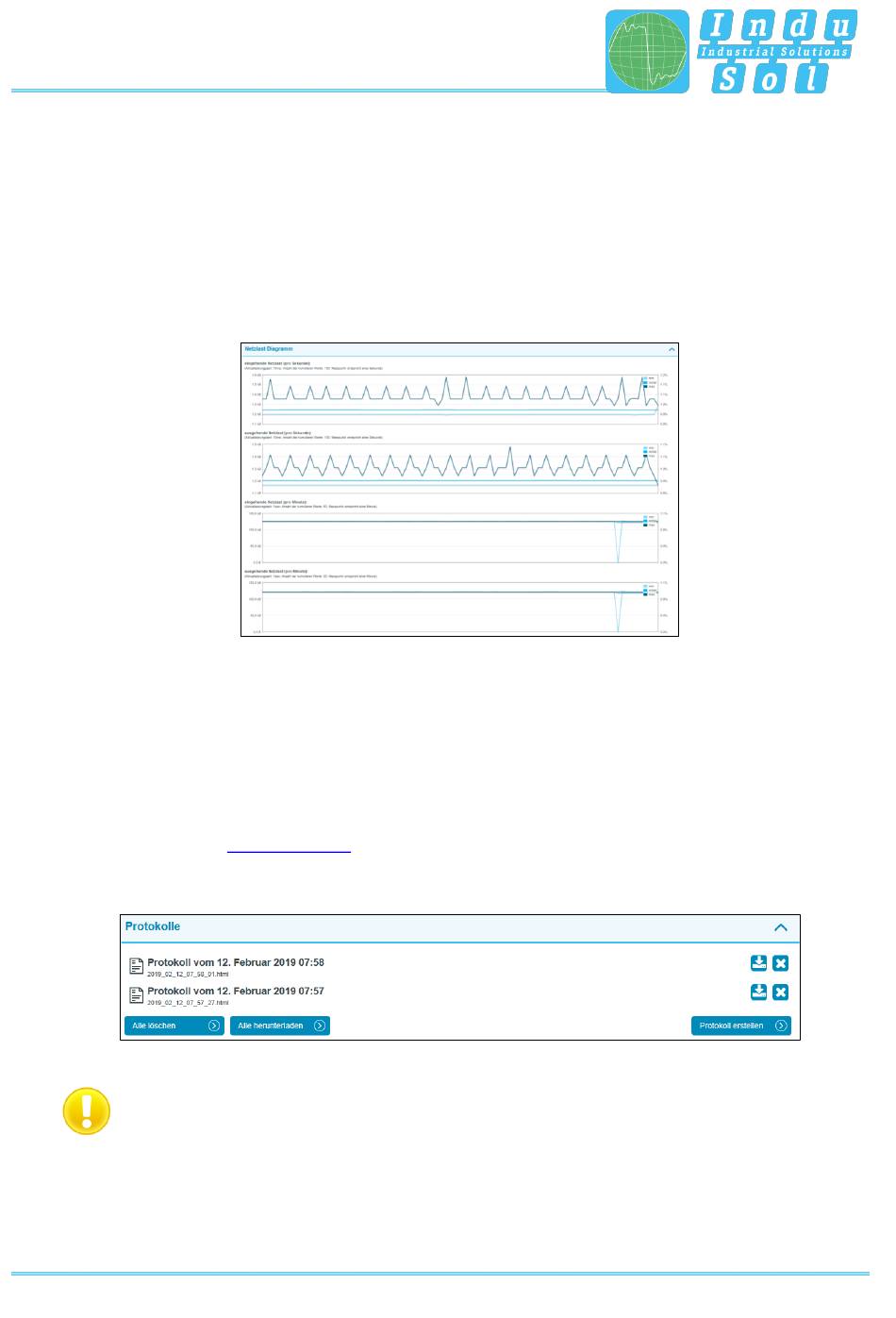

Abbildung 20: Netzlastdiagramme
3.5.2.5
Protokoll).
NT - Benutzerhandbuch
Abbildung 21: Protokolle
28
