6.6.2 Eingabe- und Ausgabesyntax

6.6.2.1 Einsehen von Einstellungswerten

Zum Einsehen von Einstellungswerten gehen Sie bitte wie folgt vor:

1. Geben Sie das Kommandokürzel für die Einstellung ein, deren Wert Sie einsehen möchten.

Beispiel: VE für die Verstärkung des Videosignals

2. Geben Sie das gewünschte Ausführungs- bzw. Trennzeichen ein.

„ " (kein Zeichen) => der Einstellungwert wird als Hexadezimalzahl ausgegeben

„>" (Größerzeichen) => der Einstellungwert wird als Dezimalzahl ausgegeben

3. Drücken Sie die Eingabe- bzw. Enter-Taste Ihrer Tastatur oder klicken Sie unter Verwendung von

Omnicontrol 3 wahlweise auf die Dialogfensterschaltfläche CR. Der Einstellungswert wird ausgegeben.

Beispiele für eine Standard-Videosignalverstärkung von 19%:

VE=30 (hexadezimale Ausgabe)

VE<48 (dezimale Ausgabe)

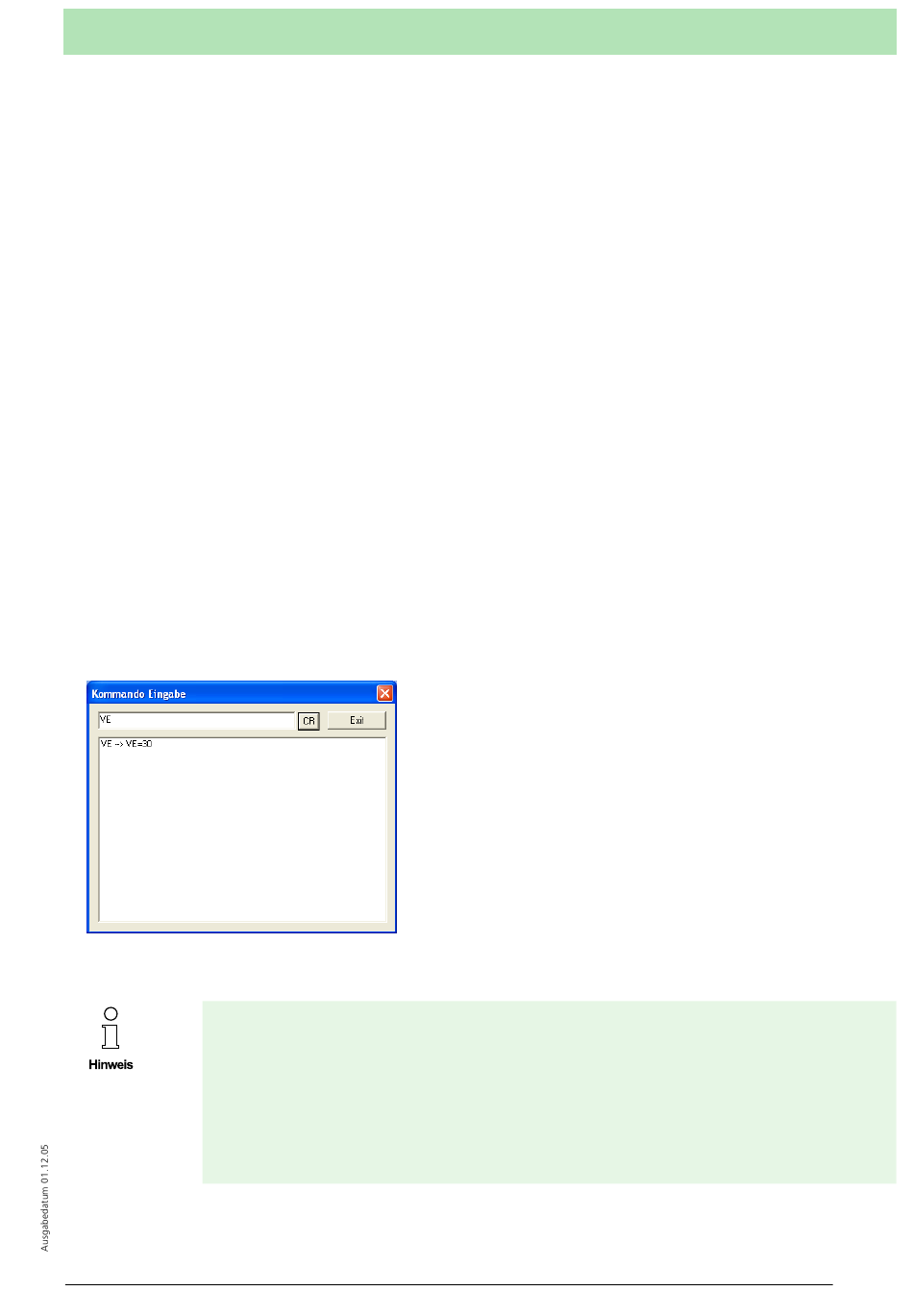

Einsehen eines Einstellungswerts unter Verwendung von Omnicontrol 3

Bei lesefensterabhängigen Kommandos – in den nachfolgenden Übersichten mit „<F>"

gekennzeichnet – ist nach dem Kommandokürzel die Nummer des Lesefensters ein-

zugeben (1, 2, 3 oder 4), dessen entsprechender Einstellungswert ausgegeben wer-

den soll, Beispiel:

„GS1>" => hexadezimale Ausgabe der Data-Matrix-Code-Größe, die für das Lese-

fenster 1 fest eingestellt ist.
