5.3 Einbau und Justage
5.3.1 Bevorzugte Einbaulage des Codelesers ODT-MAC340...
Der Codeleser ODT-MAC340... liest Codes prinzipiell drehlagenunabhängig.
Aufgrund des rechteckigen Aufbaus des Lesefelds wird jedoch die nachstehend gezeigte Einbaulage emp-
fohlen, um eine bestmögliche Erfassung des Codes durch den ODT-MAC340... zu gewährleisten.
Die bevorzugte Einbaulage gilt für alle ODT-MAC340...-Modelle.

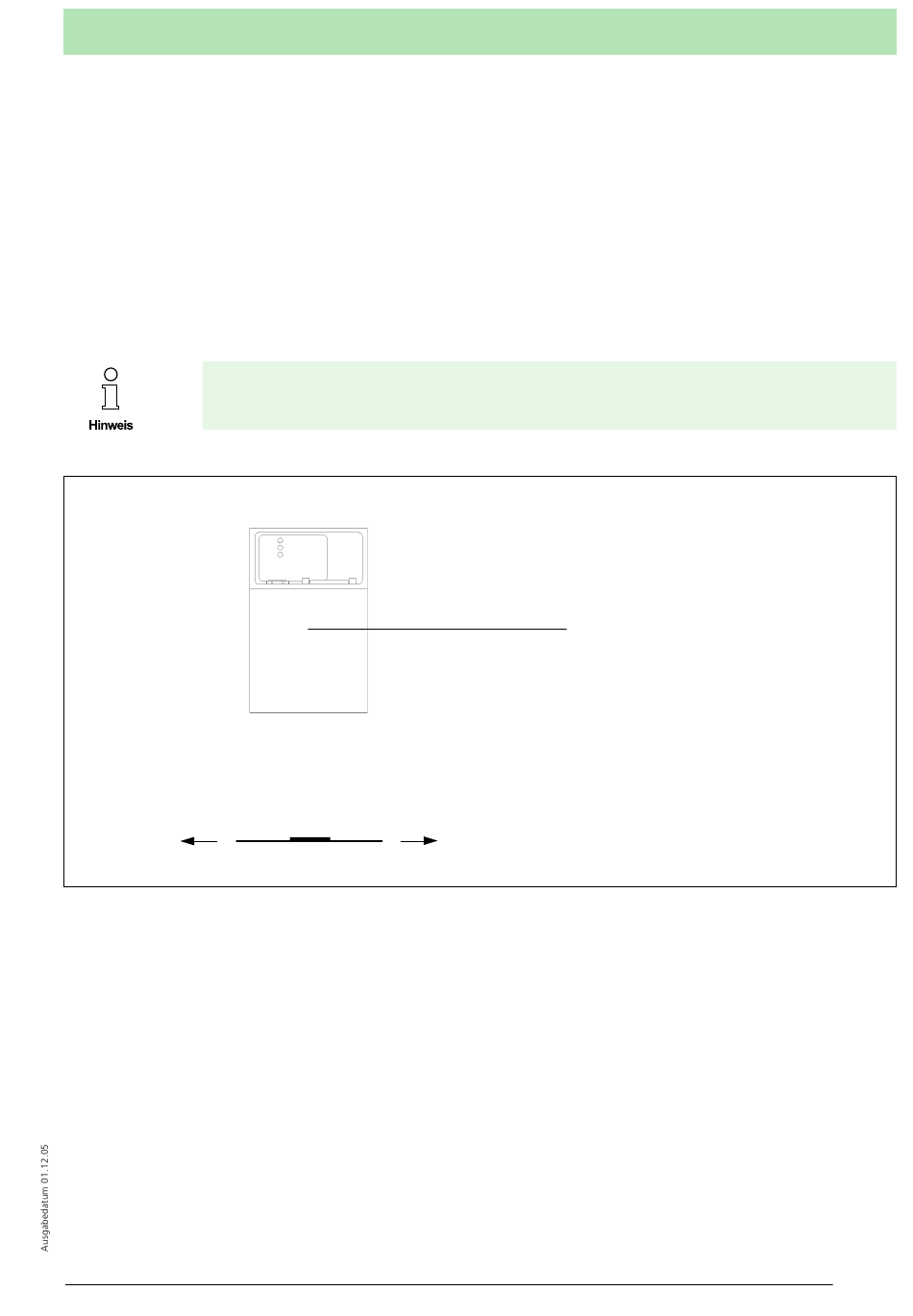

Bevorzugte Einbaulage des ODT-MAC340...
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
Frontansicht des
Codelesers ODT-MAC340...
Einbaulage des
Sensors
Der Code durchläuft das Lesefeld
des Sensors der Länge nach
(von links nach rechts oder
von rechts nach links)
Copyright Pepperl+Fuchs, Printed in Germany
ODT-MAC340...
5 Installation
5-6
