5.3.4.2 Einstellen der Bildschärfe über einen Monitor
Diese Anleitung gilt für den Einsatz des ODT-MAC340-HD (hohe Auflösung) / ODT-
MAC340-EXT (Ausgangslesung) sowie bei kritischen Leseverhältnissen (schnell be-
wegte Codes, reflektierende Oberflächen).
Sie haben den Codeleser ODT-MAC340... – wie in den vorangegangenen Abschnitten dieses Kapitels be-
schrieben – mechanisch befestigt, elektrisch angeschlossen und justiert.
1. Platzieren Sie einen der zu lesenden Codes innerhalb des Lesefelds.
2. Verschieben Sie den Sensor geringfügig zum Code hin oder vom Code weg, bis der Code im Monitorbild
scharf abgebildet wird.
3. Fixieren Sie den Codeleser in dieser Position.
Einstellen der Bildschärfe über einen Monitor
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com

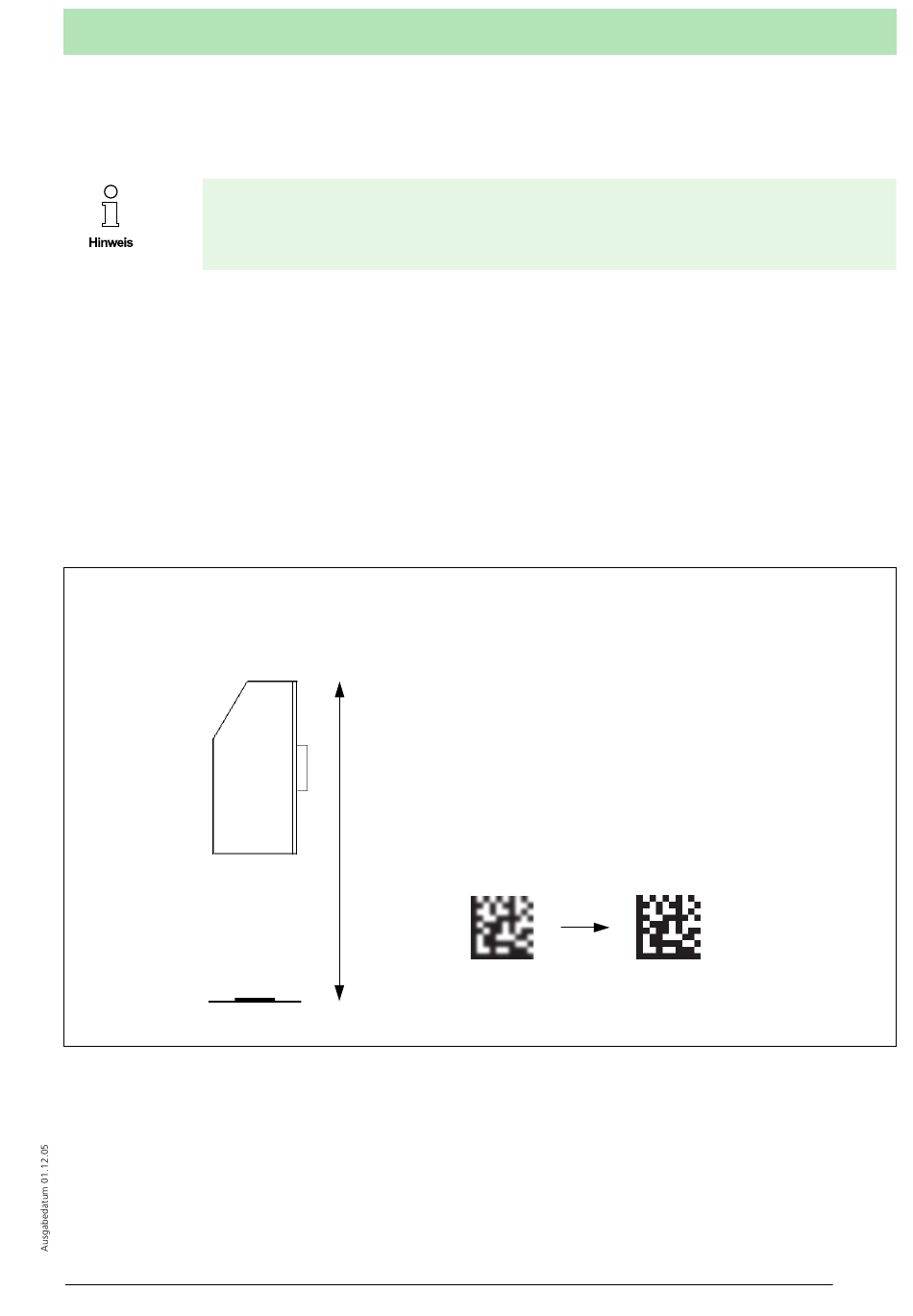

Seitenansicht des
Codelesers ODT-MAC340...
ODT-MAC340... geringfügig zum Code hin
oder vom Code weg verschieben, bis der
Code im Monitorbild scharf abgebildet wird
ODT-MAC340...
5 Installation
