5.3.4.3 Einstellen der Bildschärfe mit Hilfe der Lichtringe
Diese Anleitung kann beim Einsatz des ODT-MAC340 (Standardauflösung) verwen-
det werden, sofern die Leseverhältnisse unkritisch sind (langsam bewegte Codes,
nicht reflektierende Oberflächen).
Die Einstellung der Bildschärfe über einen Monitor ist jedoch genauer.
Sie haben den Codeleser ODT-MAC340 (Standardauflösung) – wie in den vorangegangenen Abschnitten
dieses Kapitels beschrieben – mechanisch befestigt, elektrisch angeschlossen und justiert.
1. Platzieren Sie einen der zu lesenden Codes innerhalb des Lesefelds.
2. Verschieben Sie den Sensor geringfügig zum Code hin oder vom Code weg, bis bis die beiden Lichtringe
scharf und übereinanderliegend auf dem Produkt oder Etikett abgebildet werden.
3. Fixieren Sie den Codeleser in dieser Position.

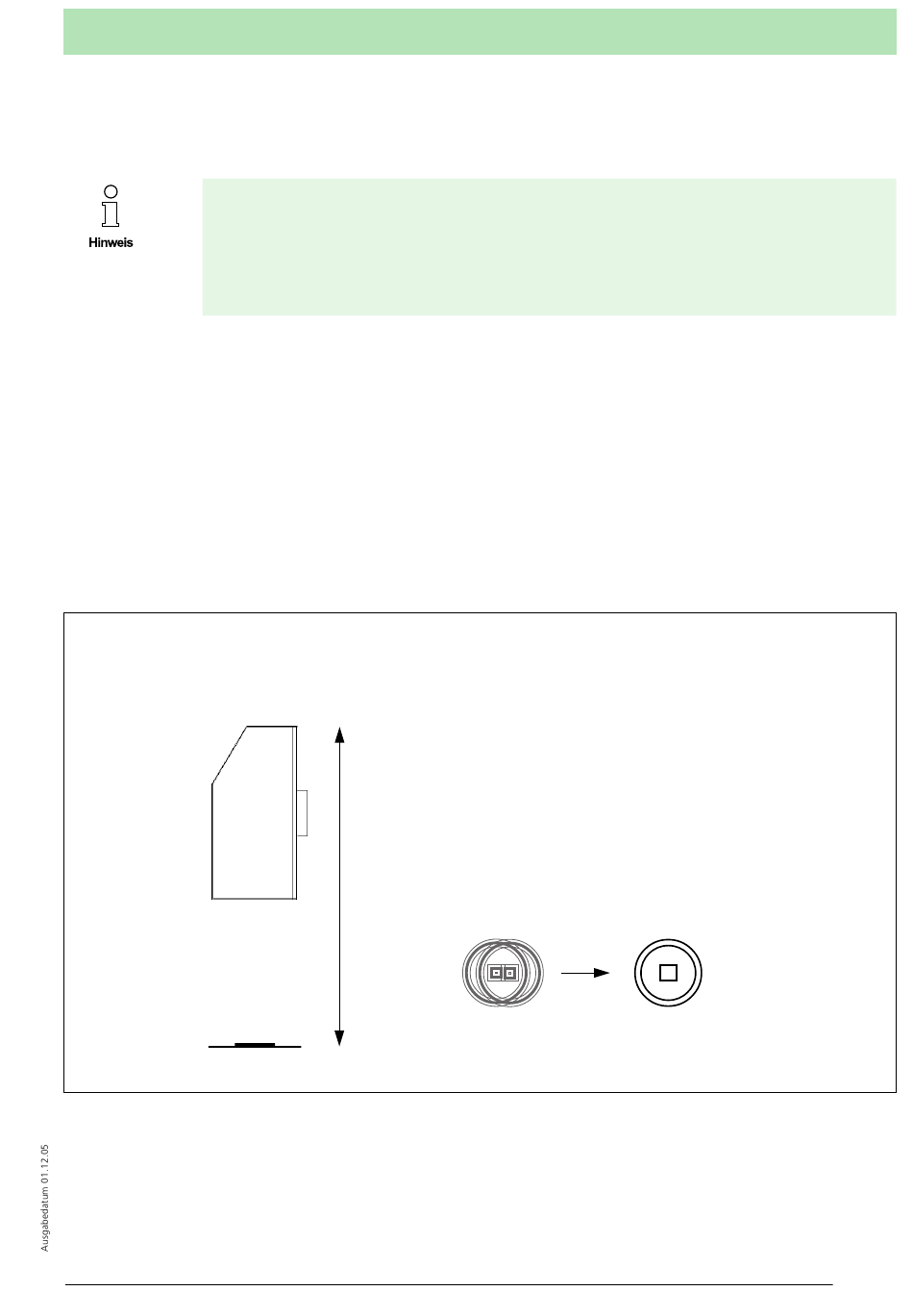

Einstellen der Bildschärfe mit Hilfe der Lichtringe
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
Seitenansicht des
Codelesers ODT-MAC340
(Standardauflösung)
ODT-MAC340 (Standardauflösung) gering-
fügig zum Code hin oder vom Code weg
verschieben, bis die Lichtringe scharf und
übereinanderliegend auf dem Produkt oder
Etikett abgebildet werden
ODT-MAC340...
5 Installation
Copyright Pepperl+Fuchs, Printed in Germany
5-12
