- Seite 1 FABRIKAUTOMATION HANDBUCH OPC120P-F201-B17 Optical Print Inspector mit PROFINET-Schnittstelle...
- Seite 2 OPC120P-F201-B17 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
- Seite 3 OPC120P-F201-B17 Einleitung ..................5 Konformitätserklärung ............... 6 Sicherheit ..................7 Sicherheitsrelevante Symbole ............7 Bestimmungsgemäße Verwendung ........... 7 Betrieb, Wartung, Reparatur ............... 7 Lieferung, Transport, Entsorgung ............7 Produktbeschreibung ..............8 Anzeigen und Bedienelemente............8 Schnittstellen und Anschlüsse ............9 Lieferumfang ..................
- Seite 4 OPC120P-F201-B17 Konfiguration mit Vision Configurator ..........22 7.3.1 Menüleiste..................24 7.3.2 Symbolleiste..................24 7.3.3 Bildanzeige ..................25 7.3.4 Parametrierbereich................26 7.3.5 Sensor Data ..................31 7.3.6 Sensor Output .................. 31 7.3.7 Erzeugen von Steuercodes .............. 32 7.3.8 Geräteparameter per Steuercode setzen .......... 33 Wartung und Reparatur............
- Seite 5 OPC120P-F201-B17 Einleitung Einleitung Informative Symbole Hinweis! Dieses Zeichen macht auf eine wichtige Information aufmerksam. Handlungsanweisung Dieses Symbol markiert eine Handlungsanweisung. Kontakt Wenn Sie Fragen zum Gerät, Zubehör oder weitergehenden Funktionen haben, wenden Sie sich bitte an: Pepperl+Fuchs GmbH Lilienthalstraße 200...
- Seite 6 Konformitätserklärung Dieses Produkt wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Hinweis! Eine Konformitätserklärung kann beim Hersteller angefordert werden. Der Hersteller des Produktes, die Pepperl+Fuchs GmbH in D-68307 Mannheim, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. ISO9001...
- Seite 7 Die Installation und Inbetriebnahme aller Geräte darf nur durch eingewiesenes Fachpersonal durchgeführt werden. Das Gerät darf nicht repariert, verändert oder manipuliert werden. Senden Sie das Gerät im Fall eines Defektes immer zu Pepperl+Fuchs zurück. Lieferung, Transport, Entsorgung Überprüfen Sie Verpackung und Inhalt auf Beschädigung.

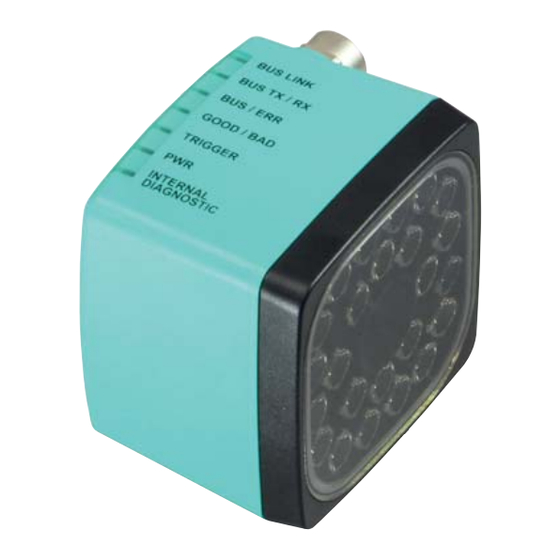

- Seite 8 OPC120P-F201-B17 Produktbeschreibung Produktbeschreibung Anzeigen und Bedienelemente Auf der Beleuchtungseinheit sind 7 Anzeige-LEDs angebracht, die Sie über die verschiedenen Status des Geräts informieren. Abbildung 4.1 Anzeigen BUS LINK Grüne LED: PROFINET-Verbindung aktiv BUS TX / RX Gelbe LED: PROFINET-Datentransfer BUS / ERR...
- Seite 9 OPC120P-F201-B17 Produktbeschreibung Schnittstellen und Anschlüsse Folgende Geräteanschlüsse befinden sich am Gerät. Abbildung 4.2 Geräteanschlüsse PROFINET 1 (4-polige M12-Buchse) PROFINET 2 (4-polige M12-Buchse) Main (8-poliger M12-Stecker) Vorsicht! Beschädigung des Geräts Anschließen von Wechselspannung oder zu hoher Versorgungsspannung kann das Gerät beschädigen oder die Gerätefunktion stören.
- Seite 10 OPC120P-F201-B17 Produktbeschreibung PROFINET-Schnittstelle An der Gehäuseseite befinden sich zwei 4-polige M12-Buchsen. Die Pinbelegung entnehmen Sie der folgenden Grafik. Abbildung 4.4 Anschlussbelegung PROFINET Abschirmung von Leitungen Das Abschirmen ist eine Maßnahme zur Dämpfung elektromagnetischer Störungen. Damit diese Störströme nicht selbst zur Störquelle werden, ist eine niederohmige bzw. impedanzarme Verbindung zum Schutzleiter bzw.
- Seite 11 OPC120P-F201-B17 Produktbeschreibung Zubehör Es steht Ihnen verschiedenes Zubehör zur Verfügung. 4.4.1 Spannungsversorgung Zum Anschluss der Spannungsversorgung, Eingänge und Ausgänge an den Sensor verwenden Sie folgende Verbindungskabel. M12-Verbindungsleitungen Kabelende, konfektionierbar Material Länge M12-Buchse, gerade, V19-G-2M-PUR-ABG 8-polig V19-G-5M-PUR-ABG 10 m V19-G-10M-PUR-ABG Konfektionierbare M12-Steckverbinder...
- Seite 12 OPC120P-F201-B17 Installation Installation Montage des Geräts Hinweis! Montage eines optischen Gerätes Zielen Sie mit dem Sensor nicht in die Sonne. ■ Schützen Sie den Sensor vor direkter und dauerhafter Sonneneinwirkung. ■ Beugen Sie die Bildung von Kondensation vor, indem Sie den Sensor keinen großen ■...
- Seite 13 OPC120P-F201-B17 Inbetriebnahme Inbetriebnahme Anschluss des stationären Lesegeräts Versorgen Sie das Lesegerät über den Main-Anschluss am Gerät mit Spannung. Siehe Kapitel Die Konfiguration des Sensors erfolgt normalerweise ausschließlich mithilfe der Maschinensteuerung. Zu Testzwecken und zum Ausarbeiten der optimalen Einstellungen kann der Sensor auch mithilfe von Vision Configurator konfiguriert werden. Siehe Kapitel 7.3...
- Seite 14 IO-Device: Dezentral zugeordnetes Feldgerät, das einem IO-Controller zugeordnet ist. IO-Supervisor: Programmiergerät/PC mit Inbetriebnahme- und Diagnosefunktionen. 7.1.2 PROFINET-I/O-Schnittstelle Der OPC120P-F201-B17-Lesekopf ist ein Feldgerät, das im Betrieb zyklisch mit dem zugeordneten I/O-Controller kommuniziert. Die PROFINET-Schnittstelle des Lesekopfs unterstützt: eine Übertragungsrate von 100 Mbit/s ■...
- Seite 15 OPC120P-F201-B17 Bedienung I&M-Daten I&M-Daten 1 Anlagenkennzeichen Ortskennzeichen I&M-Daten 2 Einbaudatum I&M-Daten 3 Zusatzinformationen Abbildung 7.1 7.1.3 Projektierung mittels Gerätebeschreibung Ein Feldgerät wird wie bei PROFIBUS DP über eine Gerätebeschreibung in das Projektierungswerkzeug eingebunden. Die Eigenschaften des Feldgerätes werden in der GSD-Datei beschrieben.
- Seite 16 Importieren Sie die GSD-Datei in Ihre Steuerung. Der Lesekopf erscheint innerhalb der OPC Codeleser in der Baugruppenansicht der Steuerung. Abbildung 7.2 OPC120P-F201-B17 in Baugruppenansicht 7.1.4 PROFINET-Adresse und Identifizierung eines Geräts Jedes Feldgerät verfügt über eine eindeutige Geräteidentifizierung. Diese Geräteidentifizierung setzt sich zusammen aus: einem Gerätenamen.
- Seite 17 OPC120P-F201-B17 Bedienung 7.1.5 PROFINET-Module Der OPC120P-F201-B17-Lesekopf verfügt über folgende PROFINET-Module. Beispiel! Darstellung in der Steuerung Abbildung 7.3 PROFINET-Module im SIMATIC Manager Die E-Adresse wird von der Steuerung dynamisch vergeben. Ergebnismodule Mithilfe der Ergebnismodule können die Ergebnisse der letzten Lesung über PROFINET abgerufen werden.
- Seite 18 OPC120P-F201-B17 Bedienung Konfigurationsmodule Mithilfe der Konfigurationsmodule parametrieren Sie den Lesekopf über PROFINET. Modul Größe Beschreibung Konfigurationsdaten Ausgangsdaten 1 Wort ID + 2 Wörter Veränderung der Daten Parameter des (2 + 4 Byte) Sensors während der Laufzeit Byte 1: ID des zu verändernden...
- Seite 19 OPC120P-F201-B17 Bedienung Modul Größe Beschreibung Lesequalität Eingangsdaten 1 Wort Qualität der letzten (2 Byte) Auswertung Byte 1: Länge des zuletzt gelesenen Codes, Byte 2: Lesung erfolgreich (1) oder kein Code gefunden (0) Parameterdaten Ein-/Ausgangsdaten 1 Wort ID + 2 Wörter...
- Seite 20 OPC120P-F201-B17 Bedienung Anordnung der Parameter In der Konfigurationssoftware Ihrer Steuerung werden die aktuellen Parameter des Lesekopfs in den Eigenschaften dargestellt. Abbildung 7.4 Registerkarte Parameter im Fenster Eigenschaften Werksseitige Parameter Voreinstellung Wert Min. Wert Max. Beschreibung Bildgröße 752x480 752x120 752x480 Größe des aufgenommenen Bildes in Pixel.
- Seite 21 OPC120P-F201-B17 Bedienung Werksseitige Parameter Voreinstellung Wert Min. Wert Max. Beschreibung Inspektions- Datamatrix Codeart die gelesen werden soll Modus (derzeit nur DataMatrix-Codes) Dubletten- Falls aktiv, wird die Auswertung Unterdrückung ignoriert, wenn das Ergebnis mit der vorherigen Auswertung übereinstimmt. Timeout 0 (deaktiviert) Timeout der Auswertung in ms.
- Seite 22 OPC120P-F201-B17 Bedienung 5. Doppelklicken Sie Internetprotokoll Version 4 (TCP/IPv4). Das Eigenschaften-Fenster des TCP/IP-Protokolls erscheint. 6. Aktivieren Sie Folgende IP-Adresse verwenden. 7. Tragen Sie eine IP-Adresse ein, deren Netzwerkteil (die ersten drei Segmente) zum Netzwerkteil des Sensors identisch ist, z. B. 192.168.002.090. Der Geräteteil (das letzte Segment) muss sich von der IP-Adresse des Sensors unterscheiden.
- Seite 23 OPC120P-F201-B17 Bedienung Folgende Benutzerrollen sind in Vision Configurator vordefiniert. Benutzer Beschreibung Passwort Default Anzeige aller Informationen Es wird kein Passwort Anlegen von Benutzern gleicher oder niedriger Stufe benötigt User Anzeige aller Informationen User Konfiguration des Sensors Anlegen von Benutzern gleicher oder niedriger Stufe...
- Seite 24 OPC120P-F201-B17 Bedienung 7.3.1 Menüleiste In der Menüleiste werden verschiedene Menüfunktionen aufgeführt. Der Funktionsumfang ist abhängig vom angeschlossenen Sensortyp und von den Berechtigungen des angemeldeten Benutzers. Abbildung 7.6 Menüleiste 7.3.2 Symbolleiste In der Symbolleiste werden verschiedene Symbolfunktionen aufgeführt. Trennt die Verbindung zwischen dem PC und dem Sensor.
- Seite 25 OPC120P-F201-B17 Bedienung 7.3.3 Bildanzeige In der Bildanzeige gibt es unterschiedliche Möglichkeiten, sich die aufgenommenen Daten anzeigen zu lassen. Über die Kontrollkästchen Show image und Show results können Sie die Bildanzeige im linken Bereich und die Ergebnisanzeige im rechten Bereich ein- und ausblenden.
- Seite 26 OPC120P-F201-B17 Bedienung Abbildung 7.9 Werkzeugleiste Werkzeugleiste Lupe + Sensorbild hinein zoomen Lupe - Sensorbild hinaus zoomen Fenster anpassen Sensorbild dem Fenster anpassen Originalgröße Orginalbildgröße einstellen Größenangabe Angabe der Größe des Sensorbildes Zoomfaktor Anzeige des Zoomfaktors. Zoomfaktor 1 ist Originalgröße. Positionsangabe...
- Seite 27 OPC120P-F201-B17 Bedienung Exposure Settings Flash time Erhöht oder reduziert die Helligkeit durch Veränderung der Belichtungszeit. Durch eine längere Belichtungszeit kann die Helligkeit erhöht und gleichzeitig das Bildrauschen reduziert werden. Sehr lange Belichtungszeiten sind für bewegte Objekte jedoch ungeeignet. Die Belichtungsdauer kann zwischen 1 und 255 s betragen.
- Seite 28 OPC120P-F201-B17 Bedienung Parametrierbereich Window 1 - Window Setup Abbildung 7.11 Parametrierbereich Window 1 - Window Setup Inspection Task Window active Aktiviert bzw. deaktiviert den Lesebereich, in dem Codes gelesen werden. Der Lesebereich wird in der Bildanzeige als rosa Rahmen dargestellt. Standardmäßig deckt der Lesebereich den gesamten Erfassungsbereich des Sensors ab.
- Seite 29 OPC120P-F201-B17 Bedienung Parametrierbereich Window 1 - 1D/2D Parameter Abbildung 7.12 Parametrierbereich Window 1 - 1D/2D Parameter Symbology Data Matrix Aktiviert bzw. deaktiviert die Lesung von DataMatrix-Codes. Diese Option ist ab werksseitig voreingestellt und lässt sich nicht deaktivieren. Interleaved 2 of 5 Aktiviert bzw. deaktiviert die Lesung von Interleaved-2-of-5-Codes.
- Seite 30 OPC120P-F201-B17 Bedienung Match Code Match String Ermöglicht die Eingabe eines Vergleichswerts. Diese Option ist derzeit nicht verfügbar. check position Aktiviert bzw. deaktiviert die Positionsprüfung für den Vergleichswert. Diese Option ist derzeit nicht verfügbar. delta X Abweichung in X-Richtung. Diese Option ist derzeit nicht verfügbar.
- Seite 31 OPC120P-F201-B17 Bedienung 7.3.5 Sensor Data Dieser Bereich zeigt den angeschlossenen Sensortyp, die Firmware-Version des angeschlossenen Sensors sowie die MAC-Adresse. Abbildung 7.14 Sensor data 7.3.6 Sensor Output Dieser Bereich zeigt die Kommunikation zwischen der Steuerung und dem angeschlossenen Sensor. Um auszuwählen, welche Nachrichten angezeigt werden sollen, wählen Sie View >...
- Seite 32 OPC120P-F201-B17 Bedienung 7.3.7 Erzeugen von Steuercodes Mithilfe von Vision Configurator können Sie Steuercodes erzeugen, mit denen Sie dem Sensor einen Gerätenamen und eine IP-Adresse zuweisen können. Tipp Die Erzeugung von Steuercodes ist auch möglich, wenn kein Sensor mit Vision Configurator verbunden ist.
- Seite 33 OPC120P-F201-B17 Bedienung 7.3.8 Geräteparameter per Steuercode setzen Sie können den Gerätenamen und die IP-Adresse per Steuercode zuweisen. Um Steuercodes zu erzeugen, benutzen Sie Vision Configurator. Siehe Kapitel 7.3.7 Hinweis! Der Parametriermodus kann nur innerhalb der ersten 10 Minuten nach dem Einschalten des Sensors aktiviert werden.
- Seite 34 OPC120P-F201-B17 Wartung und Reparatur Wartung und Reparatur Wartung Um die bestmögliche Geräteleistung zu erzielen, halten Sie die Optikeinheit des Gerätes sauber und reinigen Sie diese bei Bedarf. Beachten Sie bei der Reinigung folgende Hinweise: Berühren Sie die Optikeinheit nicht mit den Fingern.
- Seite 35 OPC120P-F201-B17 Störungsbeseitigung Störungsbeseitigung Störungsbeseitigung Falls die folgenden Punkte nicht zur Fehlerbehebung führen, nehmen Sie Kontakt zum Service-Center auf. Halten Sie hier die Versionsnummer des Sensors bereit. Fehlerbehebung Fehler Mögliche Ursache Behebung LED RUN leuchtet nicht Die Spannungsversorgung ist Ermitteln Sie, ob es einen abgeschaltet.
