5.3.2 Einstellen der Sensorneigung bei reflektierenden Oberflächen
Sind die zu lesenden Codes auf glatten, glänzenden Oberflächen aufgebracht, kann es bei genau senkrechter
Ausrichtung des Codelesers dazu kommen, dass das auf die Oberfläche auftreffende Beleuchtungslicht
direkt zur Geräteoptik zurückgeworfen wird. Dies führt zu einer mehr oder minder großen Überbelichtung,
wodurch die Dekodierung erschwert oder gar unmöglich wird.
Der Codeleser ODT-MAC340... muss daher in diesen Fällen entsprechend der unten gezeigten Darstellung
so weit über die Längsachse geneigt sein, dass im Bild eines angeschlossenen Monitors keine Reflexionen
der Gerätebeleuchtung sichtbar sind.
Beim Lesen von Codes, die auf reflektierenden Oberflächen aufgebracht sind, ist die
Justage grundsätzlich mit Hilfe eines Monitors vorzunehmen.
Der Codeleser ODT-MAC340 (Standardauflösung) / ODT-MAC340-HD (hohe Auflösung) kann bis zu ei-
nem Winkel von maximal 5 Grad über die Längsachse des Sensors manuell geneigt werden.
Beim Codeleser ODT-MAC340-EXT (Ausgangslesung) beträgt der Neigungswinkel – durch die Montage
des Sensors an die Beleuchtungseinheit werksseitig fest vorgegeben – 7 Grad (siehe auch Abschnitt 4.6.2,
Abmessungen des Codelesers ODT-MAC340-EXT).

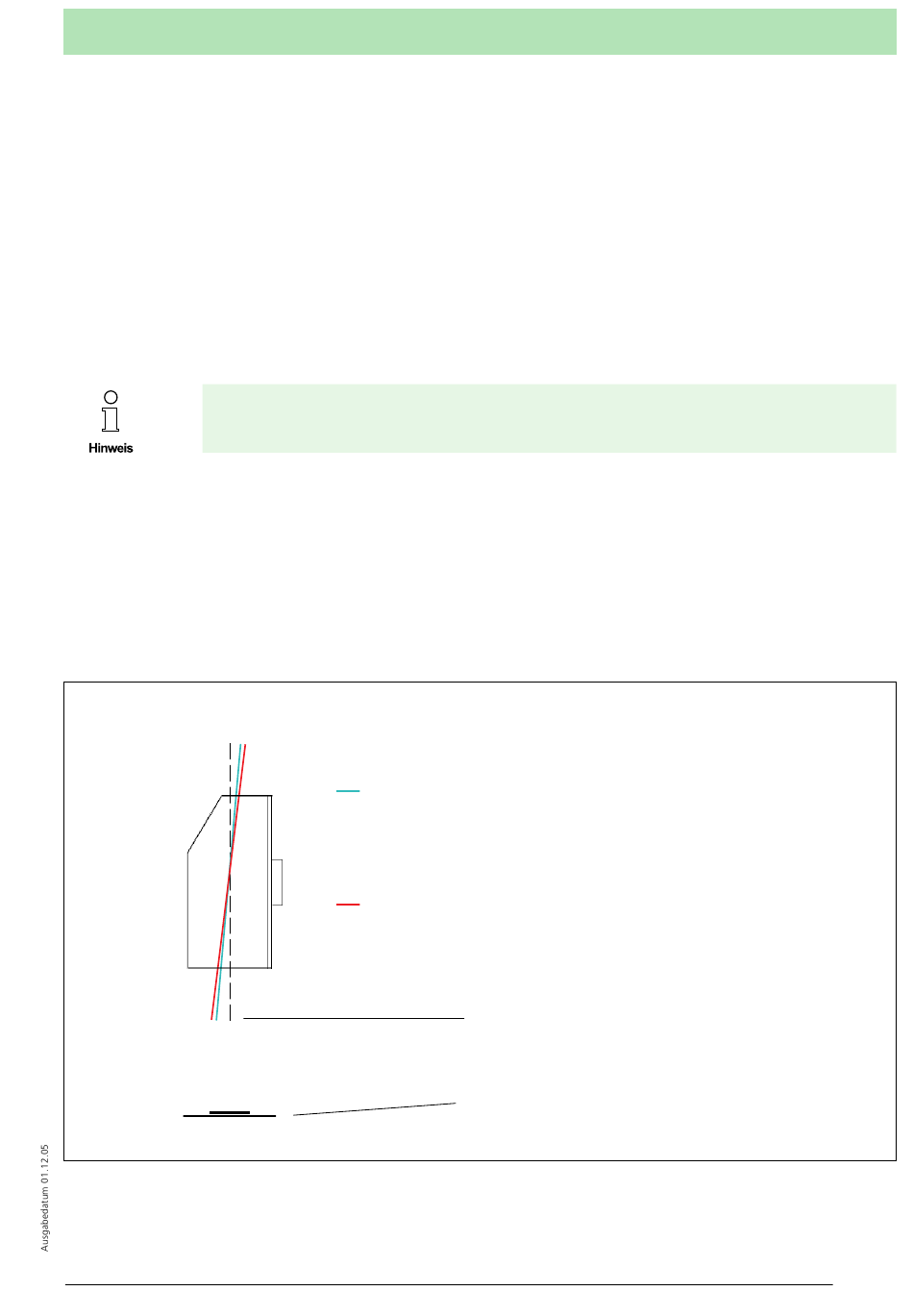

Geräteneigung über die Längsachse bei reflektierenden Oberflächen
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
Seitenansicht des
Codelesers ODT-MAC340...
= beim Codeleser ODT-MAC340 (Standardauflösung)
bzw. ODT-MAC340-HD (hohe Auflösung) beträgt der
Winkel der manuell einzustellenden Geräteneigung
maximal 5°
= beim Codeleser ODT-MAC340-EXT (Ausgangslesung)
beträgt die Geräteneigung 7° und ist durch die Mon-
tage an die Beleuchtungseinheit fest vorgegeben
Längsachse des Sensors
Code auf reflektierender
Oberfläche
ODT-MAC340...
