5.1.3 Quer-Einbau – nur ODT-MAC340 (Standardauflösung)!
Bei beengten Platzverhältnissen kann der ODT-MAC340 (Standardauflösung) so umgebaut werden, dass
die Bildaufnahme durch das seitliche Gehäusefenster erfolgt und sich das Gerät dementsprechend quer
einbauen lässt. Bitte nehmen Sie bei Bedarf mit der Omnitron AG Kontakt auf:
Tel. 0621 776-1111
von 9.00 bis 17.00 Uhr
Fax 0621 776-27-1111
E-Mail fa-info@de.pepperl-fuchs.com
Internet www.pepperl-fuchs.com
Auch bei der Bildaufnahme durch das seitliche Gehäusefenster beträgt der Leseab-
stand zum Code 90 mm.
Beim ODT-MAC340-HD (hohe Auflösung) und ODT-MAC340-EXT (Ausgangslesung)
ist der Quer-Einbau nicht möglich.
Einbaulage: quer
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com

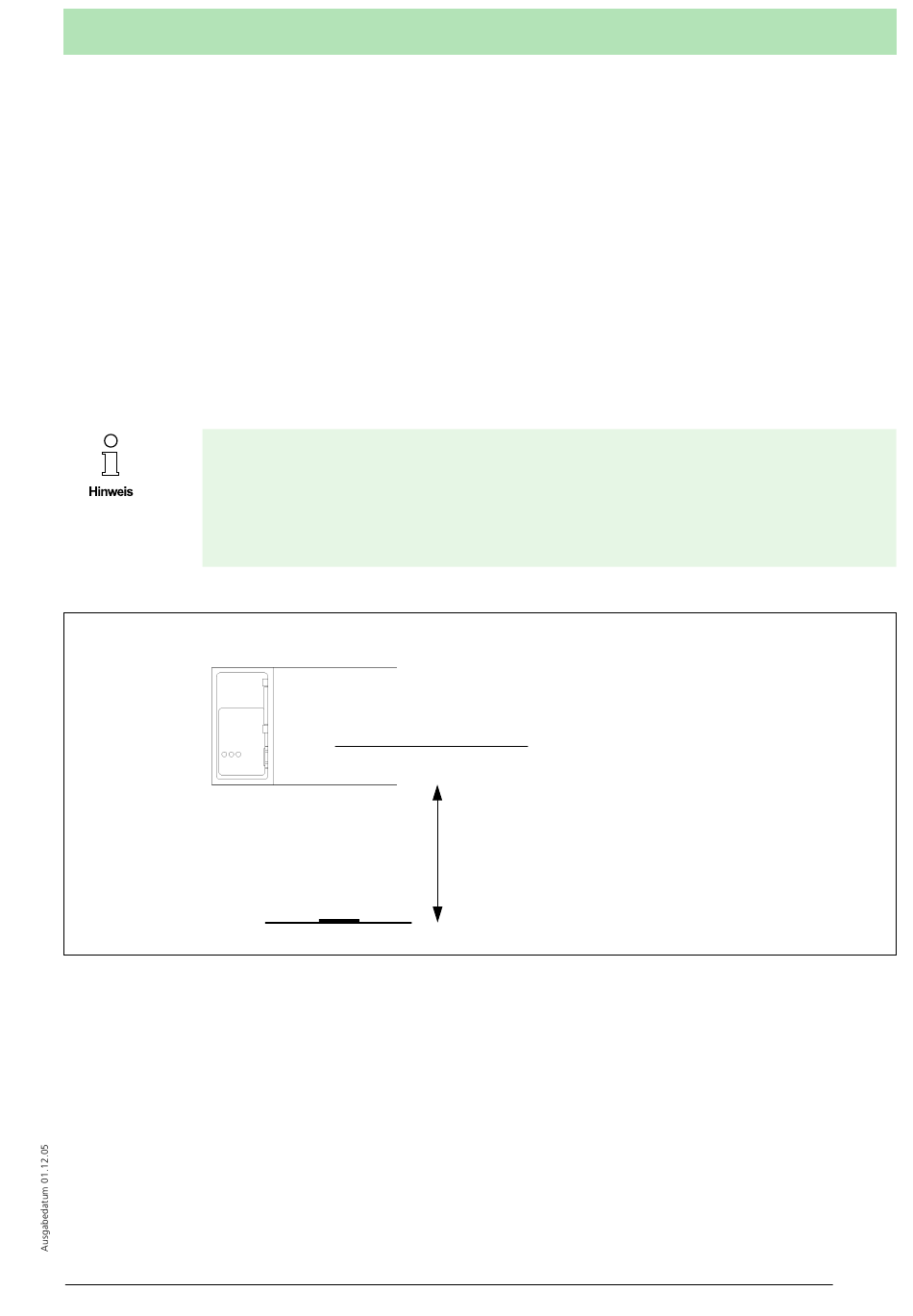

Frontansicht des Codelesers
ODT-MAC340 (Standardauflösung)
Einbaulage: quer
Leseabstand
90 mm
zum Code
ODT-MAC340...
5 Installation
Copyright Pepperl+Fuchs, Printed in Germany
5-3
