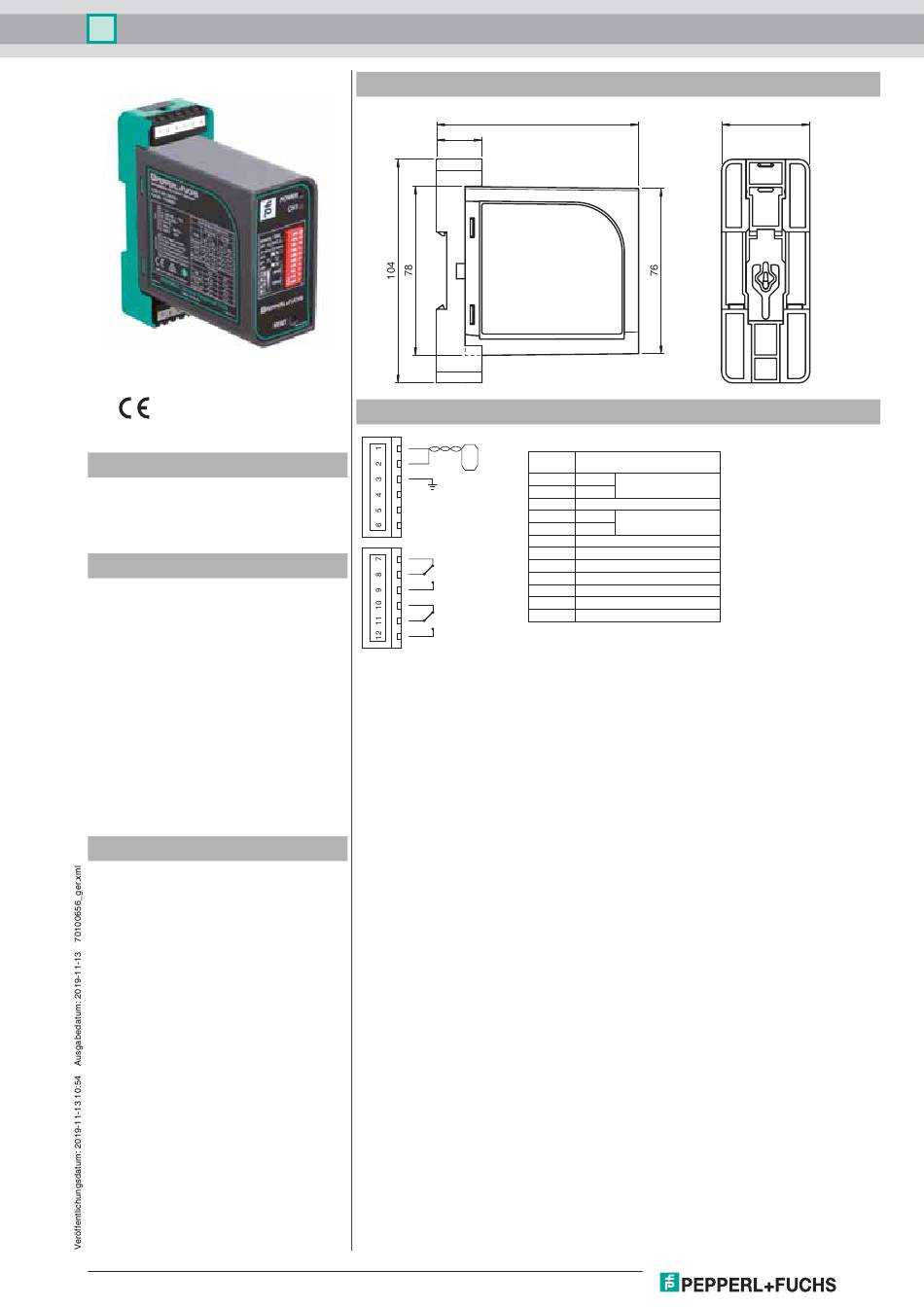

Pepperl+Fuchs LC20-1-DR 12-24VAC/DC Installation

Schleifendetektor
Bestellbezeichnung
LC20-1-DR 12-24VAC/DC
Schleifendetektor
24 V
Merkmale
• Sensorsystem zur Erfassung von
Fahrzeugen
• Komplette Auswerteeinheit für im
Boden verlegte Drahtschleifen
• Sichere Erfassung bei langen
Standzeiten
• Verschiedene Betriebsarten
einstellbar
• Boostfunktion zur Anhebung der
Empfindlichkeit
• Testfunktion
• Version mit 1 Schleifenkanal
Produktinformation
Schleifendetektoren bilden zusammen mit im
Boden verlegten Drahtschleifen ein
universelles Sensorsystem zum Erfassen
von Fahrzeugen. Wenn Fahrzeuge auf die
Schleife fahren, verändert sich die
Resonanzfrequenz. Die intelligente
automatische Frequenzwahl (AFS) reduziert
die Einrichtzeit und vereinfacht die
Installation komplexer mehrspuriger
Zufahrten. Die Auswertung gleicht sich
automatisch und zyklisch auf die jeweilige
Schleife ab, so dass Änderungen der
Schleifeninduktivität durch Temperatur,
Feuchtigkeit oder Bauteilealterung
automatisch kompensiert werden.
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Abmessungen
92.7
21
Elektrischer Anschluss
Hutschienensockel
Schleife
Stecker-
belegung
+
−
n. c.
Impulsrelais
Präsenzrelais
Deutschland: +49 621 776 1111 Singapur: +65 6779 9091
fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com
LC20-1-DR 12-24VAC/DC
Funktion
1 Schleife
1 + 2 miteinander verdrillen
2 Schleife
3 Erde
4 + Stromversorgung
−
5 12 V - 24 V ±10 % DC/AC
n. c.
6
7 Relais 1 NC-Impulskontakt
8 Relais 1 COM-Impulskontakt
9 Relais 1 NO-Impulskontakt
10 Relais 2 NC-Präsenzkontakt
11 Relais 2 COM-Präsenzkontakt
12 Relais 2 NO-Präsenzkontakt
41
1
