5.1.2 Anbau an mechanische Halterungen
Der Anbau an mechanische Halterungen muss so erfolgen, dass eine Verschiebung des Lesefensters des
ODT-MAC340... zum Code hin oder vom Code weg möglich ist, um eine exakte Einstellung der Bildschärfe
vornehmen zu können. Einzelheiten zum Einstellen der Bildschärfe entnehmen Sie bitte dem Abschnitt
5.3.4.
Die im nachfolgenden Bild gezeigte Universalhalterung für Sensoren ist stabil, servicefreundlich und sepa-
rat als Zubehör erhältlich.
Codeleser
ODT-MAC340...

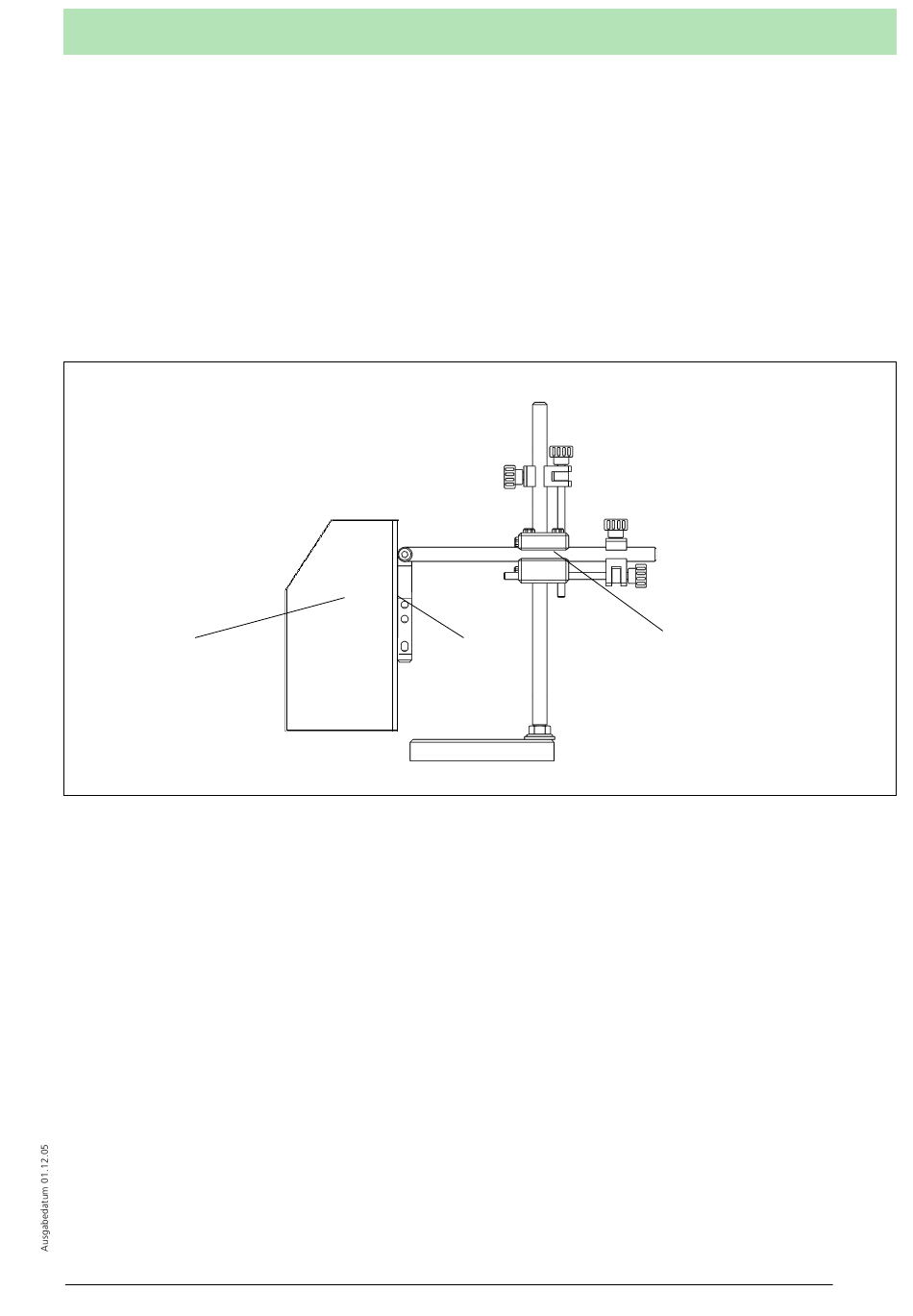

Anbau des Codelesers ODT-MAC340... an Universalhalterung
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
Universalhalterung für
Befestigung
Sensoren (mit Feineistellung)
mit zwei
Schrauben M5
ODT-MAC340...
5 Installation
Copyright Pepperl+Fuchs, Printed in Germany
5-2
