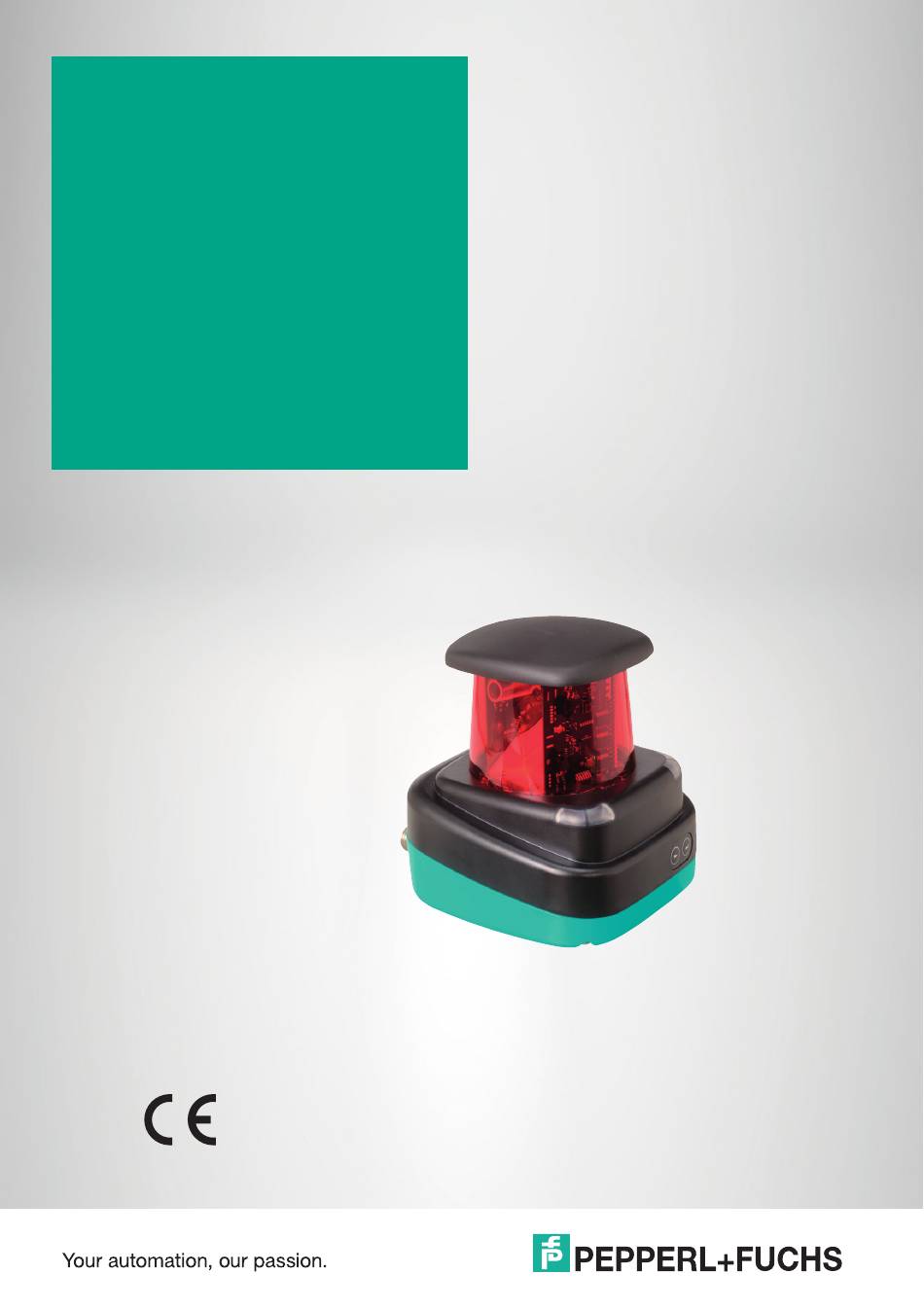

OBD10M-R2000-4EP- V1V17 2D-Laserscanner Kurzanleitung...
Seite 2
Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistun- gen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindu- strie (ZVEI) e. V. in ihrer neuesten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Weltweit Pepperl+Fuchs-Gruppe Lilienthalstr. 200 68307 Mannheim Deutschland Telefon: +49 621 776 - 0 E-Mail: info@de.pepperl-fuchs.com...
OBD10M-R2000-4EP-V1V17 Einleitung Einleitung Zweck dieser Kurzanleitung Diese Kurzanleitung soll es Ihnen ermöglichen, die grundlegende Bedienung des Gerätes zu erlernen. Dennoch ersetzt diese Kurzanleitung nicht das Handbuch. Produktdokumentation im Internet Die komplette Dokumentation und weitere Informationen zu Ihrem Produkt finden Sie auf http://www.pepperl-fuchs.com. Geben Sie dazu die Produktbezeichnung oder Artikelnummer in das Feld Produkt-/Schlagwortsuche ein und klicken Sie auf Suche.
OBD10M-R2000-4EP-V1V17 Sicherheit Sicherheit Laserklasse 1 Laserprodukt der Klasse 1 Dieser Sensor ist nach der Laserschutzklasse 1 zertifiziert. Warnung! Laserstrahlung der Klasse 1 Die Bestrahlung kann zu Irritationen gerade bei dunkler Umgebung führen. Nicht auf Menschen richten! Wartung und Reparaturen nur von autorisiertem Servicepersonal durchführen las- sen! Das Gerät ist so anzubringen, dass die Warnhinweise deutlich sichtbar und lesbar sind.
OBD10M-R2000-4EP-V1V17 Produktbeschreibung Produktbeschreibung Anzeigen und Bedienelemente Abbildung 3.1 Anzeigen und Bedienelemente Bezeichnung Farbe Betriebsanzeige grün Erroranzeige Menütaste "Weiter" Menütaste "Return" Q2 - Ein-/Ausgang 2 gelb Q1 - Ein-/Ausgang 1 gelb Laseraustritt Ethernet-Link Anzeige grün Ethernet-Aktivität Anzeige gelb Tabelle 3.1 Anzeigen und Bedienelemente Schnittstellen und Anschlüsse Folgende Geräteanschlüsse befinden sich an allen Geräten: Spannungsversorgung...
Seite 7
OBD10M-R2000-4EP-V1V17 Produktbeschreibung Abbildung 3.2 Anschlussbelegung Spannungsversorgung 24 V Versorgung I/Q2 Masse (GND) I/Q1 MultiPort An der Gehäuserückseite befindet sich ein 8-poliger M12-Stecker. Hier befinden sich die Inputs/Outputs 3 und 4 DNC (Do not connect) DNC (Do not connect) DNC (Do not connect) I/Q3 I/Q4 I/Q2...
OBD10M-R2000-4EP-V1V17 Produktbeschreibung Schnittstelle: An der Gehäuserückseite befindet sich eine 4-polige M12-Buchse für den Anschluss der Ethernet-Schnittstelle. Die Pinbelegung entnehmen Sie der folgen- den Grafik: Abbildung 3.3 Anschlussbelegung Ethernet Das Steckergehäuse liegt auf dem Schirm. Lieferumfang Im Lieferumfang sind enthalten: • 2D-Laserscanner R2000 •...
OBD10M-R2000-4EP-V1V17 Installation Installation Montage Vorsicht! Sicherheitshinweis Zielen Sie mit dem Sensor nicht in die Sonne. Schützen Sie den Sensor vor direkter und dauerhafter Sonneneinwirkung. Beugen Sie der Bildung von Kondensation vor, indem Sie den Sensor keinen gro- ßen Temperaturschwankungen aussetzen. Setzen Sie den Sensor keinen Einflüssen von aggressiven Chemikalien aus.
OBD10M-R2000-4EP-V1V17 Installation Hinweis! Sende- und Empfangsbereich frei halten Achten Sie bei der Montage darauf, den Sende- und Empfangsbereich freizuhalten. Eine Abdeckung des Sende- und Empfangsbereichs reduziert die Leistungsfähigkeit des 2D-Laserscanners. Geräte-Anschluss Elektrischer Anschluss gemäß IP65 Versehen Sie die nicht benutzten M12-Steckverbinder mit Schutzkappen. Die Schutzart IP65 ist erreicht.
Es erfolgt eine weitere Initialisierungsphase von ca. 10 s. Das Display schaltet sich an und es erscheinen sich abwärts bewegende Kreise. Nach der Initialisierungsphase erscheint der Pepperl+Fuchs Schriftzug. Das Gerät ist betriebsbereit. Um die beste Genauigkeit zu erreichen, lassen Sie eine Aufwärmphase von 30 min zu.
OBD10M-R2000-4EP-V1V17 Inbetriebnahme Wählen Sie in den Eigenschaften des Internetprotokolls die Einstellung IP- Adresse automatisch beziehen. Bestätigen Sie mit OK. Nach ca. 30 Sekunden vergibt Microsoft® Windows® eine Auto-IP für den DHCP Voraussetzung für die Verbindung über DHCP ist, dass ein DHCP-Server im loka- len Netzwerk vorhanden ist, z.
OBD10M-R2000-4EP-V1V17 Inbetriebnahme Starten Sie den Sensor neu, damit die Konfiguration übernommen wird. Manuelle IP Sie können den Sensor auch über eine manuell gesetzte IP-Adresse adressieren. Dazu können Sie die PC-Netzwerkkarte und den Sensor auf eine IP-Adresse Ihrer Wahl konfigurieren. Hinweis! Werksseitig ist die IP-Adresse des Sensors auf 10.0.10.9 und die Subnetzmaske auf 255.0.0.0 eingestellt.
Seite 14
OBD10M-R2000-4EP-V1V17 Inbetriebnahme Bestätigen Sie mit OK. Hinweis! Geräteneustart Nach der Umstellung der Ethernetkonfiguration müssen Sie den Sensor neu starten.
