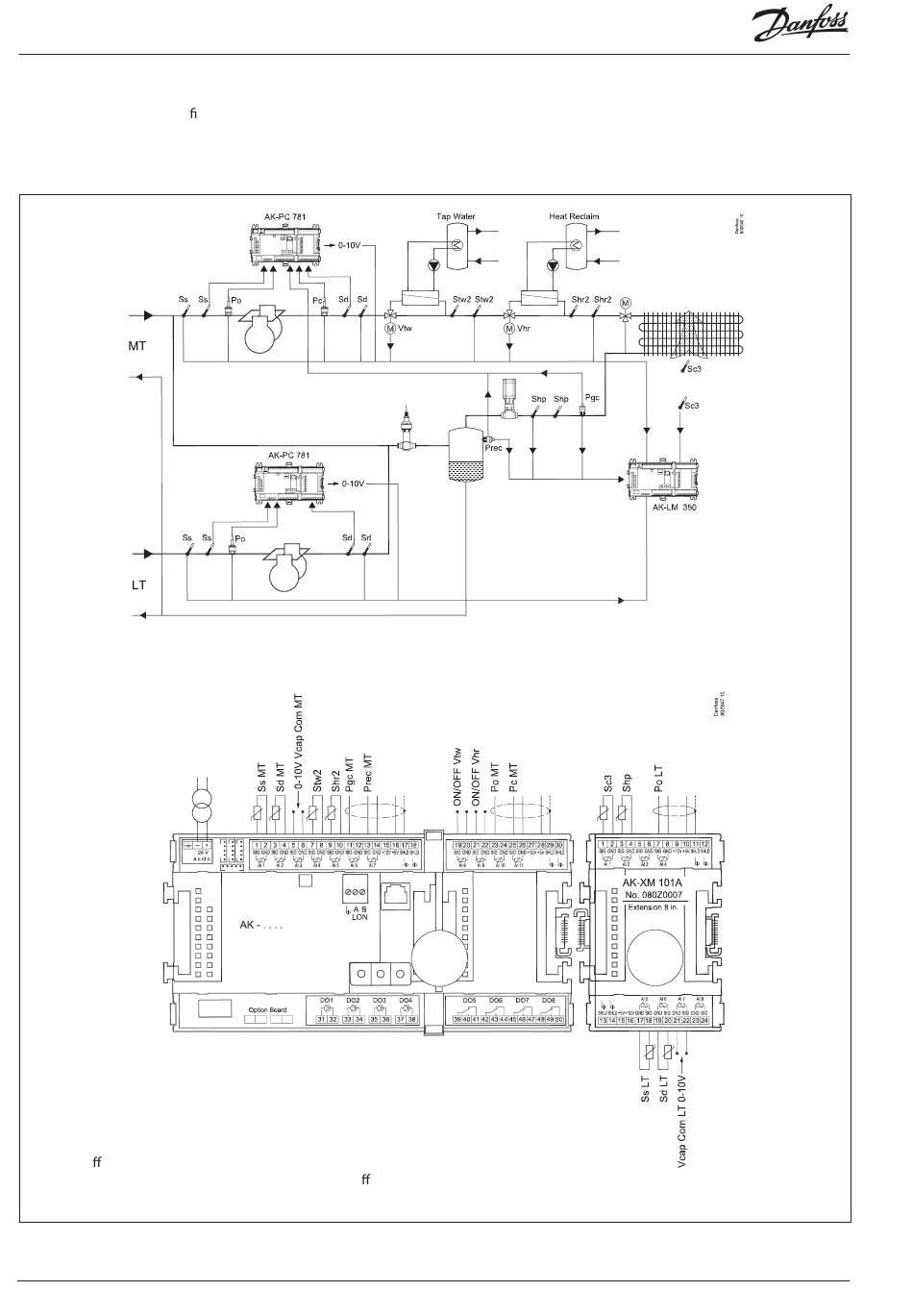

Beispiel einer Kälteanlage
Wir möchten die Systemkon guration anhand eines Beispiels,
bestehend aus Anschlüsse, die hierunter beschreiben sind.
Das Beispiel ist dasselbe wie im Abschnitte "Design" gezeigt
d.h. das es in Regler AK-LM 350 + 1 Ausbaumodul ist.
Beispiel:
COP-Berechnung für eine CO2-Boosteranlage mit Wärmerückgewinnung.
• Druckmesswerte können von anderen Reglern abgerufen werden
• Temperaturmesswerte können nicht geteilt werden
• Die aktuelle angeschlossene Leistung kann über ein 0-bis-10-V-Signal
abgegri en werden
• Erfassung der Stellung der Drei-Wege-Ventile (On/O -Signal).
44
Überwachungseinheit RS8GX103 © Danfoss 11-2013
1
2
AK-LM 350
