8

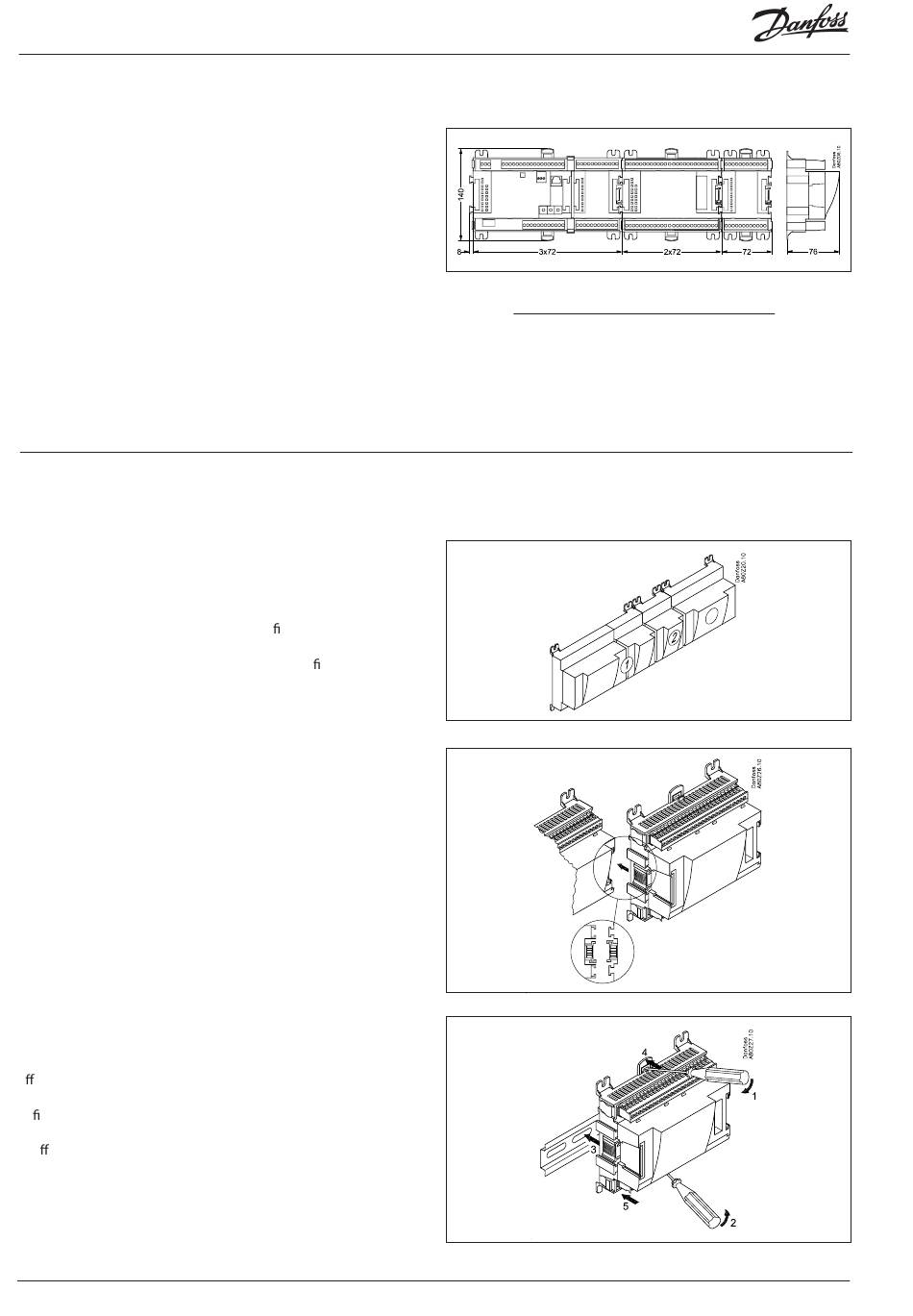

Länge
Werden viele Ausbaumodule verwendet, wird der Regler ent-
sprechend länger. Die Modulreihe wird zu einer untrennbaren
Einheit verbunden.
Das Modulmaß ist 72 mm.
Module der Baureihe 100 bestehen aus 1 Modul
Module der Baureihe 200 bestehen aus 2 Modulen
Regler besteht aus 3 Modulen
Länge einer verbundenen Einheit = n x 72 + 8
oder anders ausgedrückt:
Modul
Typ
Reglermodul
Ausbaumodul
Baureihe 200
Ausbaumodul
Baureihe 100
Gesamtlänge
9
Verkoppeln der Module
Es ist mit dem Reglermodul zu beginnen, und anschließend die
gewählten Ausbaumodule zu montieren. Die Reihenfolge ist
beliebig.
Die Reihenfolge, d.h. ein Umtauschen der Module, darf jedoch
nicht geändert werden, nachdem die Kon guration erfolgte, und
der Regler damit programmiert wurde, welche Anschlüsse sich auf
welchen Modulen und auf welchen Klemmen be nden.
Die Module werden ineinander eingehakt und werden mit
einer Verbindung zusammengehalten, die gleichzeitig für die
Spannungsversorgung und die interne Datenkommunikation zum
nächsten Modul sorgt.
Montage und Demontage sind immer in spannungslosem
Zustand vorzunehmen.
Die am Stecker des Reglers montierte Abdeckhaube ist auf den
nächsten freien Stecker zu versetzen, um den Stecker gegen
Kurzschluss und Schmutz zu schützen.
Nach dem Start der Regelung kontrolliert der Regler konstant,
ob eine Verbindung zu den angeschlossenen Modulen besteht.
Dieser Zustand lässt sich mittels einer Leuchtdiode beobachten.
Sind die beiden Schnappschlösser zur DIN-Schienenmontage
o en, lässt sich das Modul auf der DIN-Schiene auf seinen Platz
schieben – unabhängig davon, wo in der Reihe sich das Modul
be ndet.
Die Demontage erfolgt gleichfalls mit beiden Schnappschlössern
in o ener Stellung.
34
Anzahl
je
Länge
1
x
224
= 224 mm
_
x
144
= ___ mm
_
x
72
= ___ mm
= ___ mm
Überwachungseinheit RS8GX103 © Danfoss 11-2013
Beispiel fortgesetzt:
Reglermodul + 1 Ausbaumodule in der 100 Serie =
224 + 72 = 296 mm.
AK-LM 350
