Kon guration - fortsetzung
ermostatfunktione
Druckschalterfunktione
AK-LM 350
In unserem Beispiel wählen wir keine der
Funktione.
Das Bild dient nur zur Orientierung
Danach haben wir einen Namen für die
Alarmfunktion und den Alarmtext gewählt.
In unserem Beispiel wählen wir keine der
Funktione.
Das Bild dient nur zur Orientierung
Danach haben wir einen Namen für die
Alarmfunktion und den Alarmtext gewählt.
Überwachungseinheit RS8GX103 © Danfoss 11-2013

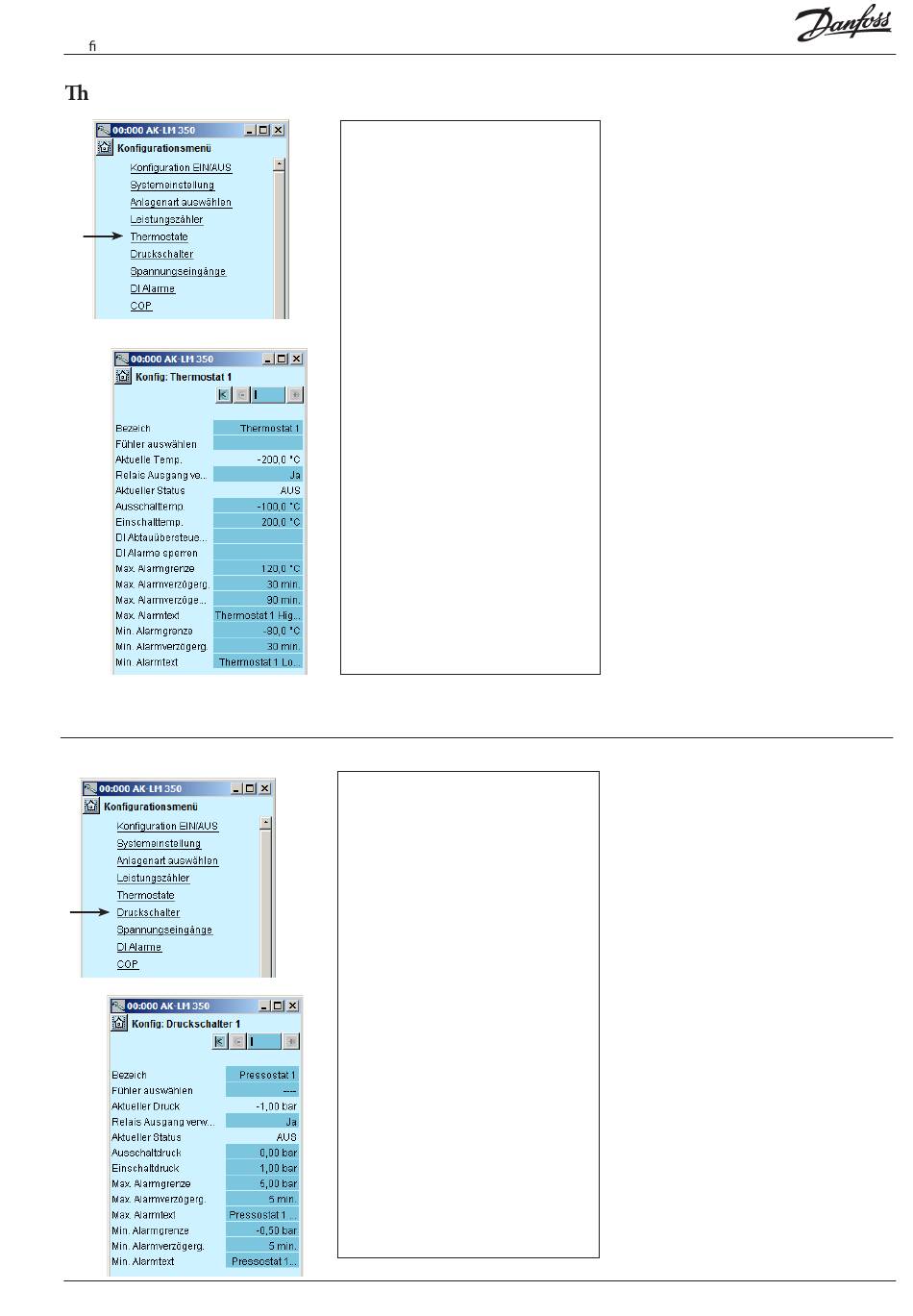

Thermostate
Die allgemeinen Thermostate können zur Über-
wachung der aktiven Temperaturfühler
Einstellungen für jeden Thermostat:
• Bezeichung (Name)
• Welcher Fühler wird angeschlossen
• Aktuelle Temp.
Temperaturmessung für den Fühler, der an den
Thermostaten angeschlossen ist.
• Relais ausgang versenden
Legen Sie fest, ob ein Relais für diese Thermostat-
funktion verwendet werden soll.
Aktueller Status
•
Aktueller Status am Thermostatausgang
•
Abschalttemp.
Abschaltwert für den Thermostaten
•
Einschalttemp.
Einschaltwert für den Thermostaten
• DI Abtauübersteuerung
DI-Signal, das die Verzögerungszeit auf „Max.
Alarmverzög2" verändert
• DI Alarme speeren
DI-Signal, das Alarme abbricht
•
Max. Alarmgrenze
Obere Alarmgrenze
Max. Alarmverzög.
•
Verzögerungszeit für Alarm bei Erreichen der
Obergrenze.
Max. Alarmverzög.
•
2
Aktuelle Verzögerungszeit bei anstehendem Signal
„DI Abtauübersteuerung"
•
Text für Alarmmitteilung (Max. Alarmgrenze)
Text eingeben.für höhere Alarm
Min. Alarmgrenze
•
Untere Alarmgrenze
Min. Alarmverzögerung
•
Verzögerungszeit für Alarm bei Erreichen der
Untergrenze.
•
Text für Alarmmitteilung (Min. Alarmgrenze)
Text eingeben.
Druckschalter
Die allgemeinen pressostate können zur Überwa-
chung der aktiven druck
(Abs. pressure)
Einstellungen für jeden Druckschalter:
• Bezeichnung
• Welcher Fühler wird angeschlossen
• Aktuelle druck
Druckmessung für den Fühler, der an den Ther-
mostaten angeschlossen ist.
• Relais ausgang versenden
Legen Sie fest, ob für diese Druckschalterfunktion
ein Relais verwendet werden soll
Aktueller Status
•
Aktueller Status am Pressostatausgang
•
Abschaltdruck
Abschaltwert für den Pressostat
Einschaltdruck
•
Einschaltwert für den Pressostat
Max. Alarmgrenze
•
Obere Alarmgrenze
•
Max. Alarmverzög.
Verzögerungszeit für Alarm bei Erreichen der
Obergrenze.
Text für Alarmmitteilung (Max. Alarmgrenze)
•
Text eingeben.für höhere Alarm
Min. Alarmgrenze
•
Untere Alarmgrenze
•
Min. Alarmverzögerung
Verzögerungszeit für Alarm bei Erreichen der
Untergrenze.
Text für Alarmmitteilung (min. Alarmgrenze)
•
Text eingeben.
51
