Kon guration - fortsetzung
Spannungsfunktionen
Digitale Alarme
52
In unserem Beispiel wird diese Funktion nicht
benutzt, das Schirmbild dient deshalb nur zur
Information.
Die Funktion kann mit xx bezeichnet werden,
und weiter unten im Schirmbild kann die
Eingabe der Alarmtexte erfolgen.
In unserem Beispiel wird diese Funktion nicht
benutzt, das Schirmbild dient deshalb nur zur
Information.
Die Funktion kann mit xx bezeichnet werden,
und weiter unten im Schirmbild kann die
Eingabe der Alarmtexte erfolgen.
Überwachungseinheit RS8GX103 © Danfoss 11-2013

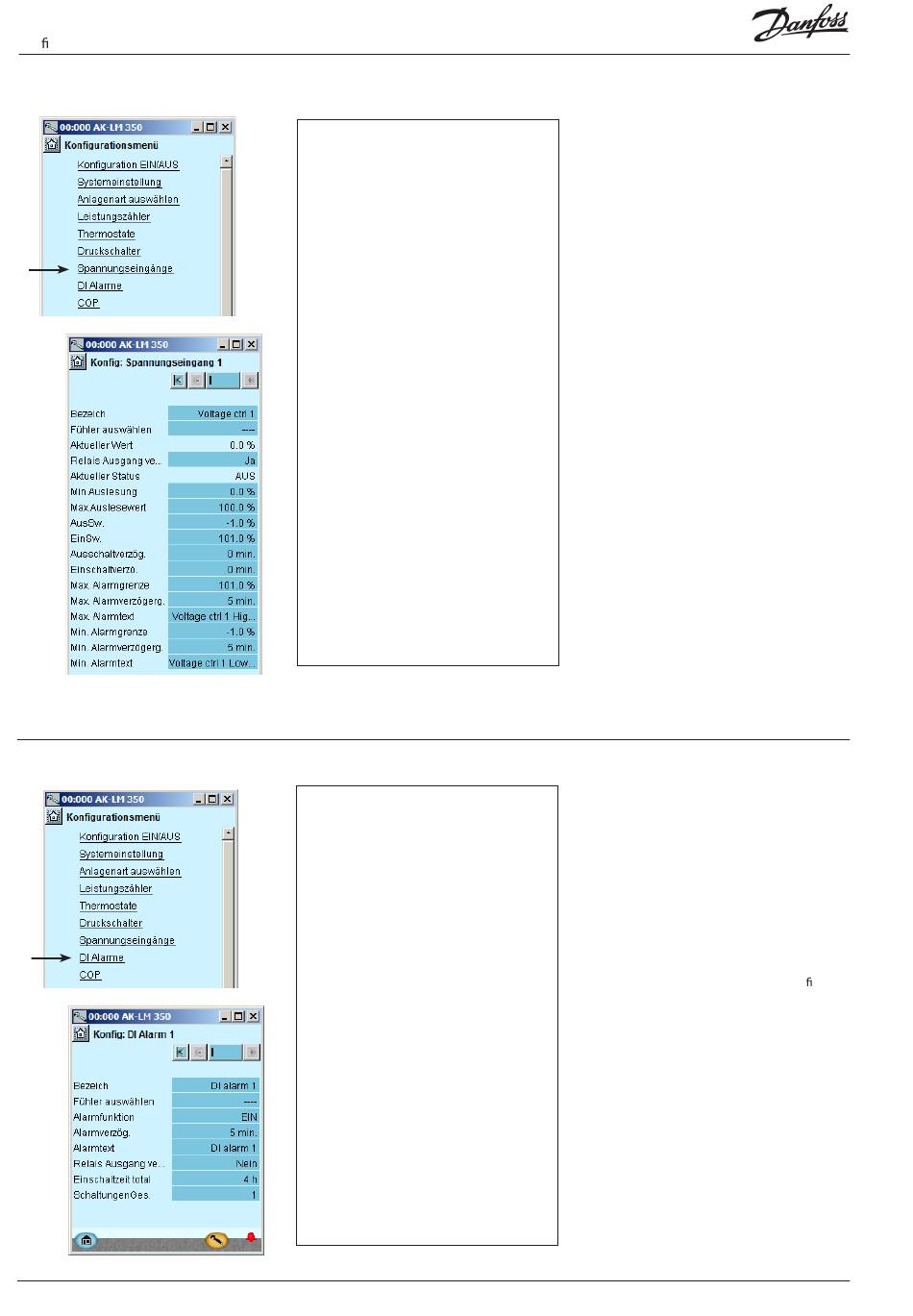

3 - Spannungseingänge
Die allgemeinen Eingänge können zur Über-
wachung externer Spannungssignale benutzt
werden.
Für jeden Spannungseingang ist anzugeben:
• Name
Aktueller Wert
= Ablesung der Messung in %
• Relais Ausgang verwenden
Legen Sie fest, ob ein Relais für diese Spannungs-
funktion verwendet werden soll.
• Aktueller Status
= Ablesung des Ausgangsstatus
• Min. Auslesung
Gibt die Auslesungswert bei min. Spannungs-
signal an.
• Max. Auslesung
Gibt die Auslesungswert bei max. Spannungs-
signal an.
• Abschaltgrenze
Abschaltwert für Ausgang
• Einschaltgrenze
Einschaltwert für Ausgang
• Ausschaltverzög.
Zeitverzögerung beim Abschalten
• Einschaltverzög
Zeitverzögerung beim Einschalten
• Max. Alarmgrenze
Obere Alarmgrenze
• Max Alarmverzögerung
Verzögerungszeit für Alarm bei Erreichen der
Obergrenze
• Text für Alarmmitteilung (Max Alarmgren-
ze)
Text eingeben.
• Min Alarmgrenze
Untere Alarmgrenze
• Min Alarmverzög.
Verzögerungszeit für Alarm bei Erreichen der
Untergrenze.
• Text für Alarmmitteilung (Min. Alarmgrenze)
Text eingeben.
DI Alarme
• Bezeichnung
• Fühler auswählen
• Alarmfunktion
Start oder Stopp der Alarmfunktion.
• Alarmverzögerung
• Alarmtext
• Relais Ausgang verwenden
Geben Sie an, ob für diese Alarmfunktion ein
Relais benutzt werden soll.
• Einschaltzeit total
Hier kann der Benutzer sehen, wie lange sich
die Funktion bereits im Alarmmodus be ndet.
Alle ON-Zeiten werden aufsummiert. Die Aus-
lesung kann zurückgesetzt oder bearbeitet
werden.
• Schaltungen Gesamt
Hier kann der Benutzer sehen, wie oft der Alarm
aufgetreten ist. Der Messwert kann zurückge-
setzt oder verändert werden.
AK-LM 350
