Montage

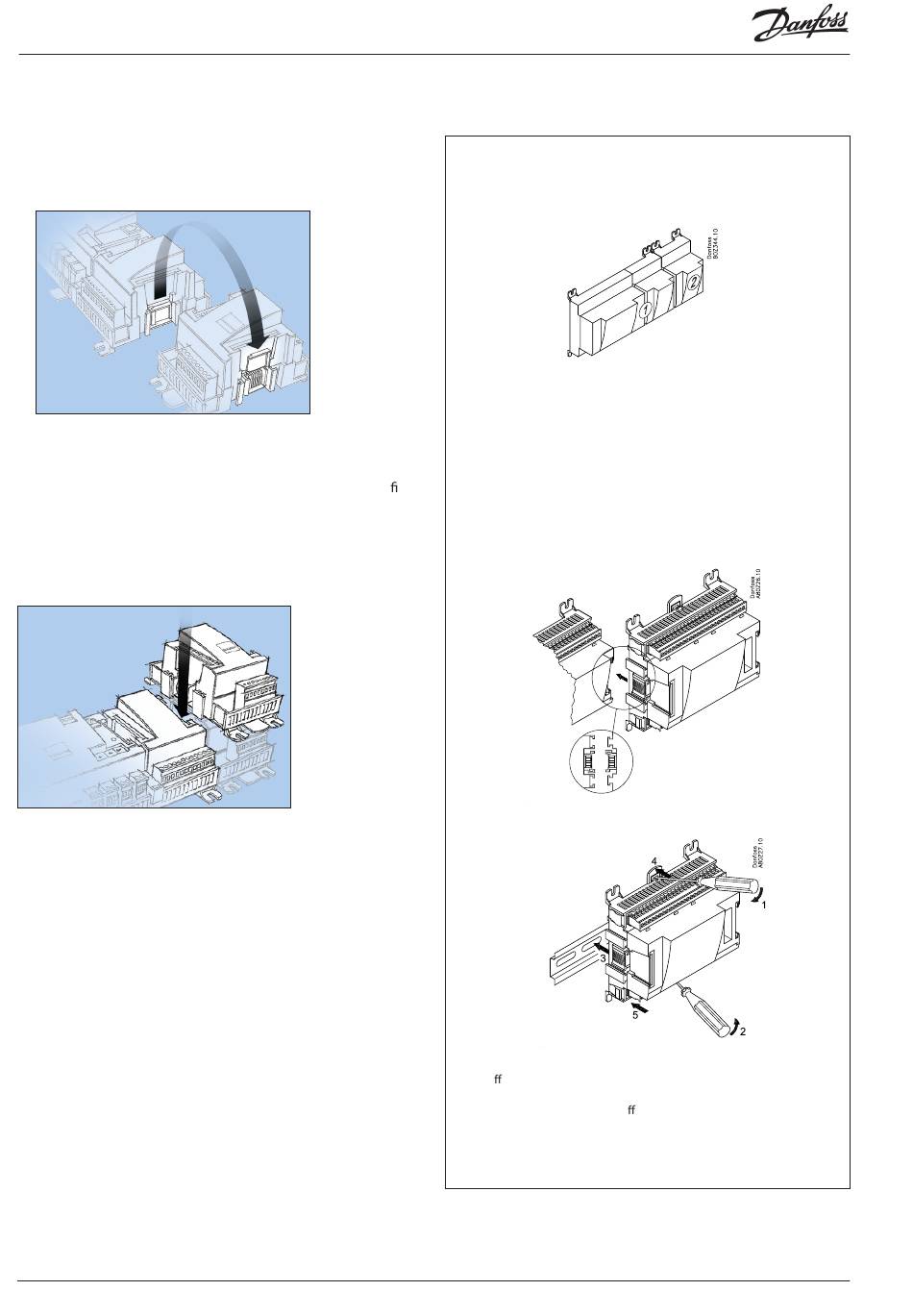

Montage des I/O-Moduls am Basismodul
1. Die Schutzkappe vom Basismodul entfernen
Die Schutzkappe vom Verbindungsstecker rechts am Basismo-
dul entfernen.
Die Kappe vom Verbindungsstecker rechts auf das I/O-Modul
aufsetzen, das sich am weitesten rechts in der AK-Reihe be n-
det.
2. Das I/O-Modul mit dem Basismodul zusammenset-
zen
Das Basismodul darf nicht unter Spannung stehen.
40
Überwachungseinheit RS8GX103 © Danfoss 11-2013
In dem Beispielsfall sind zwei Ausbaumodule an das Basismodul anzu-
bauen. Die Reihenfolge ergibt sich aus der Abbildung.
Alle vorzunehmenden Einstellungen für die 2 Ausbaumodule richten
sich nach dieser Reihenfolge.
Solange die beiden, in die DIN-Schiene eingreifenden Schnappschlös-
ser geö net sind, lässt sich das Modul – unabhängig von der Reihen-
folge – in die richtige Position schieben. Beim Ausbau müssen die
Schnappschlösser ebenfalls geö net sein.
AK-LM 350
