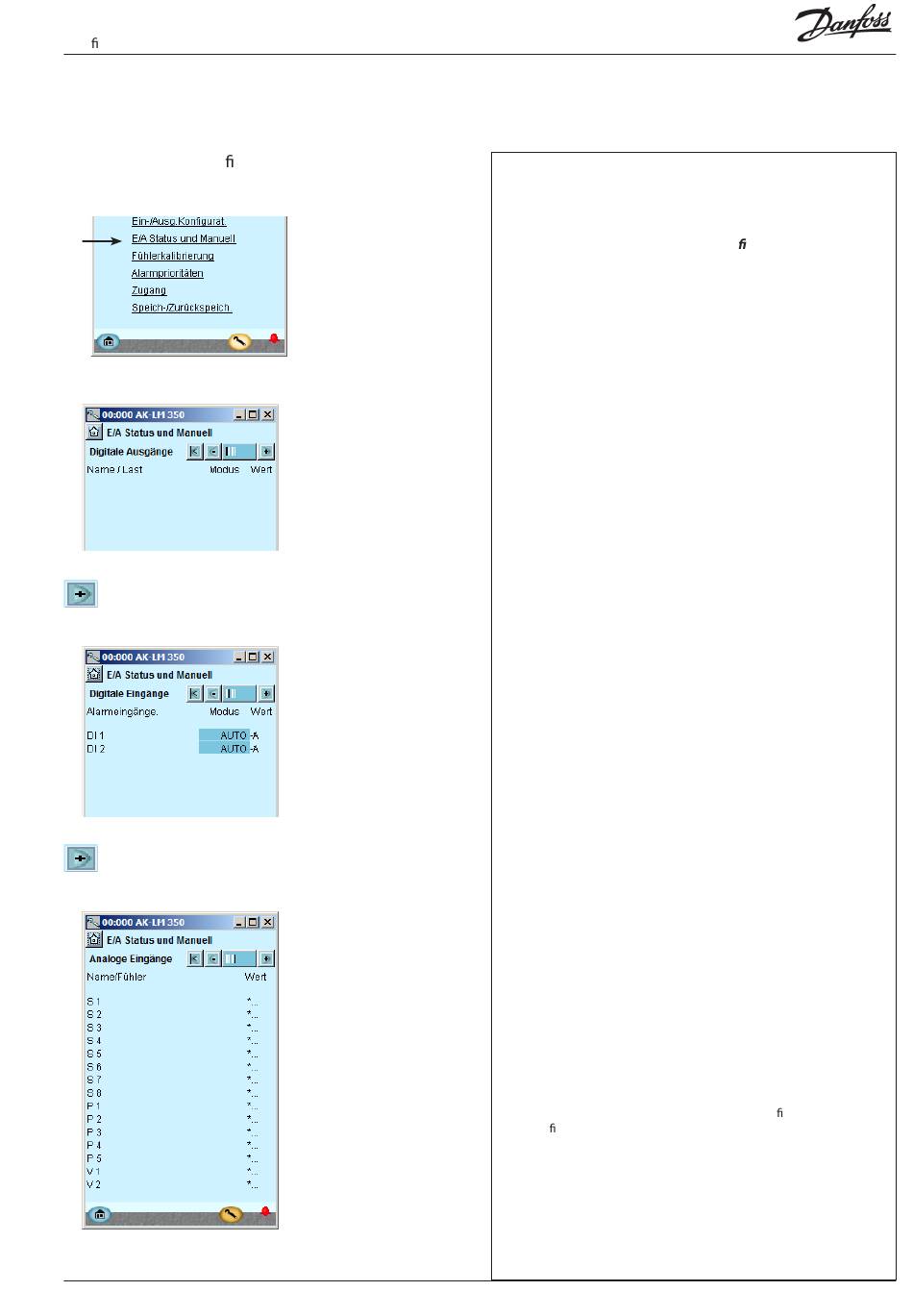

Kon guration - fortsetzung
Kontrolle der Anschlüsse
1. Gehen Sie zum Kon gurationsmenü
2. Wähle I/O Status und Manuell
3. Digitale Ausgänge kontrollieren
Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu
betätigen.
4. Digitale Eingänge kontrollieren
Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu
betätigen.
5. Analoge Eingänge kontrollieren
AK-LM 350
Überwachungseinheit RS8GX103 © Danfoss 11-2013
Vor dem Start der Steuerung sind alle Ein- und Ausgänge auf
korrekten Anschluss zu kontrollieren.
Diese Kontrolle erfordert, dass die Kon guration gesperrt ist.
Mit Hilfe der manuellen Steuerung auf jedem Ausgang lässt sich kontrol-
lieren, ob der Ausgang korrekt angeschlossen wurde:
AUTO
Der Ausgang wird von Regler gesteuert
MAN OFF
Der Ausgang ist zwangsgesteuert für AUS.
MAN ON
Der Ausgang ist zwangsgesteuert für EIN
Den Sicherheitskreis für Verdichter 1 unterbrechen.
Kontrollieren, dass die Leuchtdiode DI1 am Ausbaumodul (Modul 3)
erlischt.
Kontrollieren, dass der Wert des Alarms für die Sicherheitsüberwa-
chung von Verdichter 1 auf EIN wechselt.
Die übrigen digitalen Eingänge sind auf gleiche Weise zu kontrollieren.
Kontrollieren, dass alle Fühler sinnvolle Werte anzeigen.
Im vorliegenden Fall haben wir keinen Wert für die Sauggastemperatur
Ss und die zwei anderen Fühlern. Das kann auf Folgendes zurückzufüh-
ren sein:
• Der Fühler ist nicht angeschlossen.
• Der Fühler ist kurzgeschlossen.
• Punkt- oder Modulnummer sind nicht korrekt kon guriert.
• Die Kon guration ist nicht blockiert
63
