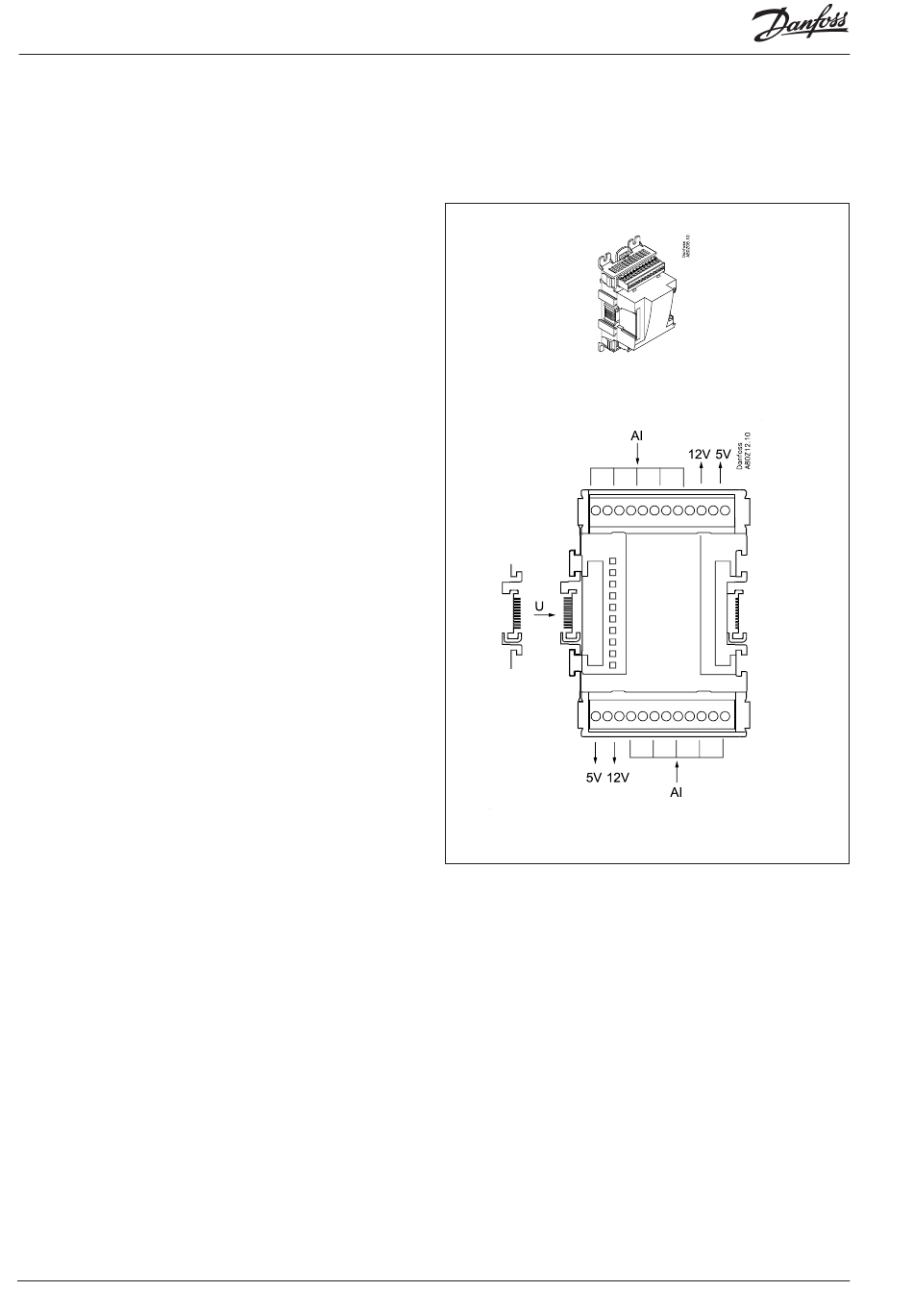

Ausbaumodul AK-XM 101A
Funktion
Das Modul beinhaltet 8 analoge Eingänge für Fühler,
Druckmessumformer, Spannungssignale und Kontaktsignale.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Die Spannungsversorgung für einen Druckmessumformer hat
entweder vom 5-V-Ausgang oder vom 12-V-Ausgang zu erfolgen
abhängig vom Typ des Druckmessumformers.
Leuchtdioden
Nur die beiden oberen werden angewandt. Sie haben folgende
Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
14
