5 Vorbereitung
▪ Rohrdurchmesser. Wählen Sie den Rohrdurchmesser abhängig
vom benötigten Wasserdurchfluss und dem verfügbaren externen
statischen Druck der Pumpe. Die Kurven für den externen
statischen Druck des Außengeräts
"12 Technische Daten" auf Seite 22.
▪ Wasserdurchfluss. Ein minimaler Durchfluss von 13 l/Min. muss
gewährleistet sein. Wenn der Wasserfluss geringer ist, stoppt das
System den Betrieb und zeigt den Fehler 7H an.
Minimal erforderliche Durchflussmenge
05+07 Modelle
▪ Bauseitig zu liefernde Komponenten – Wasser und Glykol.
Verwenden Sie ausschließlich Materialien, die verträglich sind mit
im System verwendetem Wasser (und falls zutreffend Glykol) und
mit den im Außengerät verwendeten Materialien.
▪ Bauseitig zu liefernde Komponenten – Wasserdruck und -
temperatur. Überprüfen Sie, dass alle Komponenten, die in der
bauseitigen Rohrleitung installiert sind oder werden, dem
Wasserdruck und der Wassertemperatur standhalten können.
▪ Wasserdruck. Der maximale Wasserdruck beträgt 3 bar. Bringen
Sie im Wasserkreislauf geeignete Sicherheitsvorrichtungen an,
um zu gewährleisten, dass der maximale Druck NICHT
überschritten wird.
▪ Wassertemperatur. Alle installierten Rohrleitungen und das
Rohrleitungszubehör (Ventil, Anschlüsse usw.) MÜSSEN den
folgenden Temperaturen standhalten können:
Wasserkreislauf
Raumheizung
Brauchwasser
▪ Wasserablauf – niedrige Punkte. Bringen Sie an allen niedrigen
Punkten des Systems Ablaufhähne an, um eine vollständige
Entleerung des Kreislaufs zu ermöglichen.
▪ Wasserablauf – Druckentlastungsventil. Bringen Sie einen
geeigneten Ablauf für das Druckentlastungsventil an, damit kein
Wasser zu Strom führenden Kontakten gelangen kann.
▪ Entlüftungsventile. Bringen Sie an allen hohen Punkten des
Systems Entlüftungsventile
Wartungszwecken leicht zugänglich sein. Das Außengerät ist mit
einem manuellen Entlüftungsventil
Reserveheizung (Option)
Entlüftungsventil. Überprüfen Sie, dass die automatischen
Entlüftungsventile NICHT zu fest angezogen sind. Es muss
möglich sein, dass aus dem Wasserkreislauf automatisch Luft
abgegeben werden kann.
▪ Verzinkte Teile. Auf Keinen Fall im Wasserkreislauf verzinkte
Teile verwenden. Da im internen Wasserkreislauf des Gerätes
Kupferrohre verwendet werden, können diese Teile stark
korrodieren.
▪ Metallrohre nicht aus Messing. Wenn Metallrohre verwendet
werden, die nicht aus Messing sind, isolieren Sie beide
Materialien ordnungsgemäß, so dass diese NICHT in Kontakt
geraten. Dies dient zur Vermeidung galvanischer Korrosion.
▪ Filter. Es wird dringend empfohlen, einen zusätzlichen Filter am
Wasserkreislauf für den Heizbetrieb zu installieren. Insbesondere
für die Entfernung von Metallpartikeln aus den bauseitigen
Rohrleitungen für den Heizbetrieb wird die Nutzung eines Magnet-
oder Zyklonfilters empfohlen, der kleine Partikel entfernen kann.
Kleine Partikel können das Gerät beschädigen und werden NICHT
vom Standardfilter des Heizpumpensystems entfernt.
▪ Thermostat-Mischventile. Die gültige Gesetzgebung erfordert
möglicherweise die Installation von Thermostat-Mischventilen.
▪ Hygienische Maßnahmen.
Übereinstimmung mit der gültigen Gesetzgebung erfolgen und
kann zusätzliche hygienische Vorrichtungen erfordern.
Referenzhandbuch für den Monteur
10
finden Sie unter
13 l/min
Wassertemperatur
65°C
89°C
an. Diese müssen
ausgestattet.
verfügt über ein automatisches
Die Installation muss

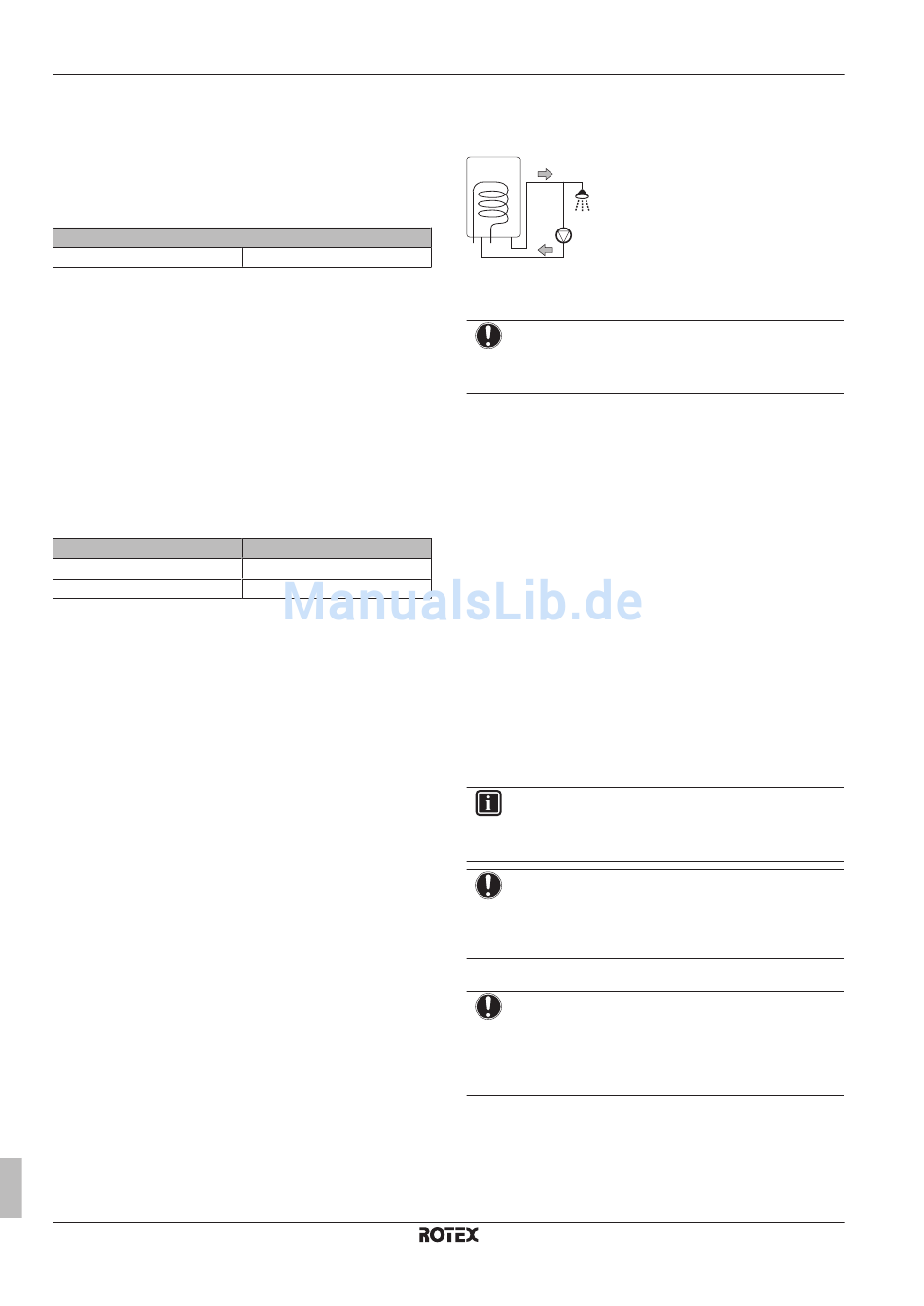

▪ Umwälzpumpe. Sofern dies von der gültigen Gesetzgebung
gefordert wird, schließen Sie eine Umwälzpumpe zwischen dem
Warmwasser-Endpunkt
Rückführungsanschluss des Brauchwasserspeichers an.
c
a b
d
a Rückführungsanschluss
b Warmwasseranschluss
c Dusche
d Umwälzpumpe
HINWEIS
Unbedingt darauf achten, dass der Filter ordnungsgemäß
installiert wird. Sonst wird der Platten-Wärmetauscher
nachhaltig beschädigt.
5.3.2 Formel zur Berechnung des Vordrucks
des Ausdehnungsgefäßes
Der Vordruck (Pg) des Ausdehnungsgefäßes ist abhängig von der
Höhendifferenz (H) der Installation:
Pg=0,3+(H/10) (Bar)
5.3.3 Prüfen der Wassermenge und der
Durchflussmenge
Das Außengerät verfügt über ein Ausdehnungsgefäß mit 7 Liter
Volumen und einem werkseitig eingestellten Vordruck von 1 Bar.
So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert:
▪ Sie müssen das minimale und maximale Wasservolumen
überprüfen.
▪ Sie müssen eventuell den Vordruck des Ausdehnungsgefäßes
anpassen.
Minimales Wasservolumen
zu
Prüfen Sie, ob die Gesamtwassermenge der Installation mindestens
20 Liter beträgt - das interne Wasservolumen des Außengeräts
Die
NICHT eingeschlossen.
INFORMATION
In kritischen Fällen oder bei Räumen mit hohem
Heizbedarf kann eine größere Wassermenge erforderlich
sein.
HINWEIS
Wenn die Zirkulation im Raumheizungs-/-kühlkreislauf über
ferngesteuerte Ventile geregelt wird, ist es wichtig, dass
dieses Mindestwasservolumen auch dann gewährleistet
ist, wenn alle Ventile geschlossen sind.
Maximale Wassermenge
HINWEIS
Das maximale Wasservolumen hängt davon ab, ob Glykol
zum Wasserkreislauf hinzugefügt wurde oder nicht.
Weitere Informationen zum Ergänzen von Glykol finden
Sie in der Installationsanleitung des HPSU Monobloc-
Speichers.
Bestimmen Sie für den berechneten Vordruck die entsprechende
maximale Wassermenge mithilfe der folgenden Grafik.
in
und dem Anschluss für
RBLQ05+07C2V3
ROTEX HPSU Monobloc Kompaktaußengerät
4P501827-1 – 2017.08
den
