8

Technische Daten

8.1

Elektroschaltplan

8.1.1 Elektroschaltplan: Innengerät
Siehe mitgelieferten Innen-Schaltplan (Innenseite der Abdeckung des Schaltkastens der Inneneinheit). Nachfolgend sind die verwendeten
Abkürzungen aufgeführt:

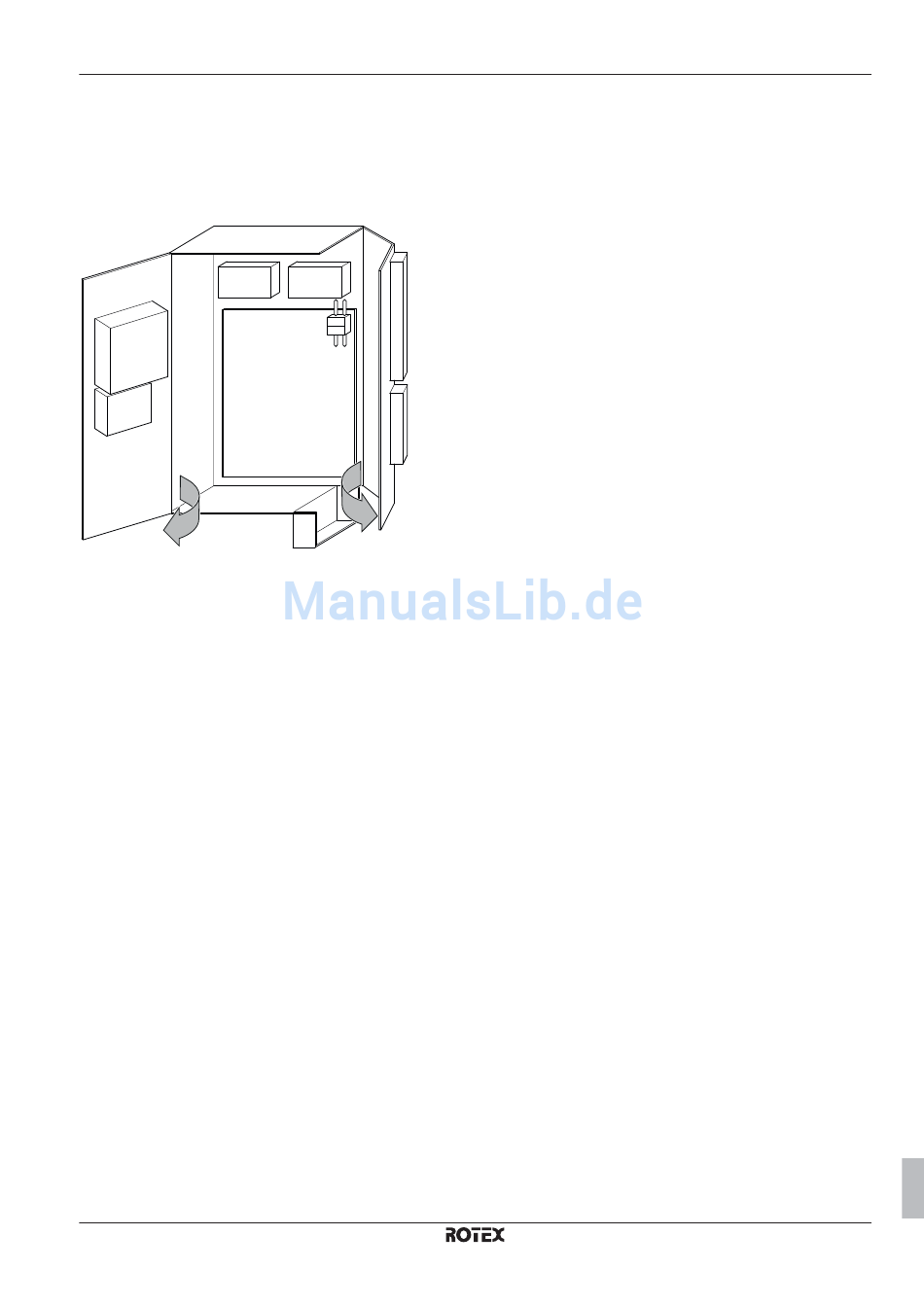

Position in Schaltkasten
TR1
A 4 P
A 8 P
Vom Benutzer installierte Optionen:
Fernbedienung
Externer Innenfühler
Digitale E/A-Platine
Zusatz-Platine
Brauchwasserspeicher
Brauchwasserspeicher mit Solaranschluss
Externer Außenfühler
Brauchwasserrückführung
Haupt-Vorlauftemperatur:
EIN/AUS-Thermostat (verdrahtet)
EIN/AUS-Thermostat (drahtlos)
Externer Fühler auf EIN/AUS-Thermostat (kabellos)
Wärmepumpen-Konvektor
Vorlauftemperatur Zusatz:
EIN/AUS-Thermostat (verdrahtet)
EIN/AUS-Thermostat (drahtlos)
Externer Fühler auf EIN/AUS-Thermostat (kabellos)
Wärmepumpen-Konvektor
RHYHBH05AAV3 + RHYHBH/X08AAV3
ROTEX HPU Hybrid-Wärmepumpenmodul
4P353065-1C – 2014.02
X2M
TR2
X6Y
X1M
A1P
X5M
8 Technische Daten
