3 Informationen zum Gerät
3.3

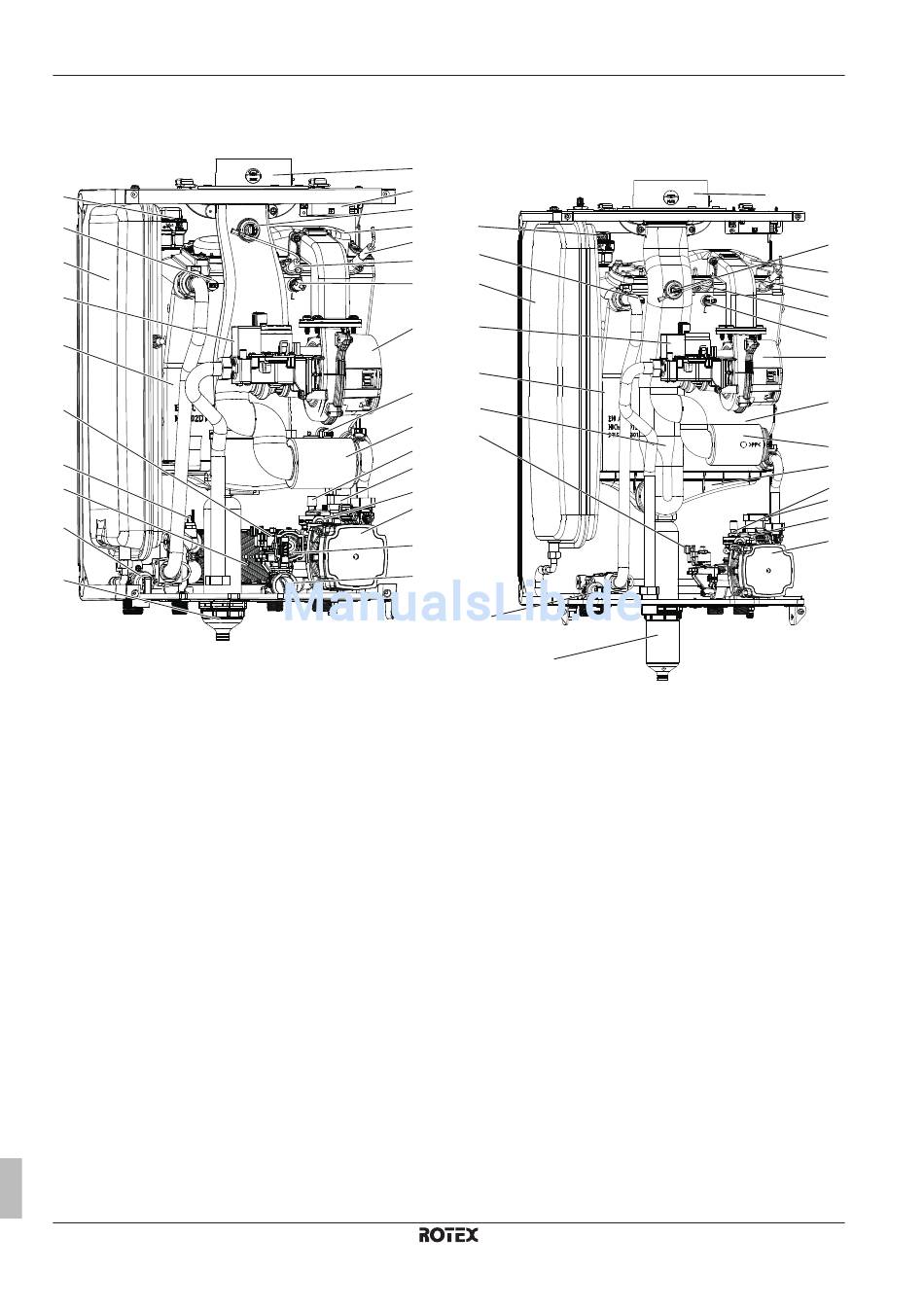

Komponenten

Komponenten der Modelle R2CND028A4AA und
R2CND035A4AA
a
b
c
d
e
f
g
h
i
j
a Automatisches Entlüftungsventil (Wärmetauscher)
b Durchflusstemperaturfühler
c Ausdehnungsgefäß (10 Liter)
d Gasventil
e Wärmetauscher
f Schrittmotor des 3-Wege-Ventils
g Brauchwasser-Temperaturfühler
h Platten-Wärmetauscher
i Sicherheitsventil (3 Bar)
j Kondensatfang
k Zündtransformator
l Rauchgastemperaturfühler
m Brennerhaube
n Zündelektrode
o Ionisationselektrode
p Sicherheitsthermostat
q Lüfter
r Rücklauftemperaturfühler
s Schalldämpfer
t Automatisches Entlüftungsventil (Pumpe)
u Wasserdruckfühler
v Bypass
w Kesselpumpe
x Brauchwasser-Flusssensor
y Brauchwasser-Durchflussbegrenzer
z Rauchgasadapter
Installationsanleitung
6
Komponenten der Modelle R2TND028A4AA und
R2TND035A4AA
z
k
l
m
a
n
b
o
p c
d
q
e
r
w
s
f
t
u
v
w
x
y
g
h
a Automatisches Entlüftungsventil (Wärmetauscher)
b Durchflusstemperaturfühler
c Ausdehnungsgefäß (10 Liter)
d Gasventil
e Wärmetauscher
f Schrittmotor des 3-Wege-Ventils
g Sicherheitsventil (3 Bar)
h Kondensatfang
i Rauchgastemperaturfühler
j Brennerhaube
k Zündelektrode
l Ionisationselektrode
m Sicherheitsthermostat
n Lüfter
o Rücklauftemperaturfühler
p Schalldämpfer
q Automatisches Entlüftungsventil (Pumpe)
r Wasserdruckfühler
s Bypass
t Kesselpumpe
u Rauchgasadapter
v Kondensatsammelbehälter
w Rauchgasleitung
u
R2CND028+035A4AA + R2TND028+035A4AA
Wandmontierter Brennwertkessel
3P469346-6E – 2017.07
i
j
k
l
m
n
o
p
v
q
r
s
t
