5-104 Beschreibung und Wartung der Komponenten
Tachometerrück-
führungsplatine
7000L -UM301C-DE -P – Juni 2013
Encoderoptionen
Es gibt zwei Positions-Encoder-Schnittstellenkarten, die mit der
PowerFlex 7000-Steuerung der vierten Generation
(ForGe-Steuerung) eingesetzt werden können. Die Encoder-
Schnittstellenkarten sind nicht mit für den Benutzer zugänglichen
Prüfpunkten ausgestattet. Allerdings stehen die gepufferten und
isolierten Versionen der Signale A+, A–, B+, B–, Z+ und Z– auf
der ACB an den Prüfpunkten TP45-TP50 zur Verfügung.
Beachten Sie unabhängig vom Typ der Encoder-Karte folgende
Bedingungen:
1. Schließen Sie keine Encoder mit offenen Kollektorausgängen
am Frequenzumrichter an. Akzeptable Ausgänge sind
Analogleitungstreiber- oder Push-Pull-Ausgänge.
2. Der Frequenzumrichter funktioniert nicht ordnungsgemäß,
wenn differenzielle Single-Ended-Encoder verwendet
werden. Rockwell Automation empfiehlt die Verwendung
differenzieller Eingänge nur für diese Encoder-Typen.
Single-Ended-Ausgänge sind nur für Positions-Encoder
zulässig.

Schnittstelle der 20B-ENC-1- und 20B-ENC-1-MX3-Encoder

Diese Encoder-Schnittstelle ermöglicht den Anschluss des
Frequenzumrichters an einen differenziellen Standard-Encoder.
Die Schnittstelle des 20B-ENC-Encoders stellt drei optisch
isolierte differenzielle Encoder-Eingänge für die A- und B-
Phasen sowie eine Z-Spur zur Verfügung. Diese Eingänge
können nicht für die Verwendung mit einem Single-Ended-
Encoder konfiguriert werden. Es werden ausschließlich
differenzielle Encoder unterstützt. Sie stellt auch eine galvanisch
getrennte 12-V-/3-W-Versorgung für den angeschlossenen
Encoder zur Verfügung. Die Schnittstelle des Encoders 20B-
ENC-1 kann für den Betrieb mit +5 V konfiguriert werden,
Rockwell Automation empfiehlt jedoch den Betrieb mit 12 V.
Muss für den Betrieb mit
Hinweis:
Note: Must be configured
12 V konfiguriert sein.
for 12V operation.

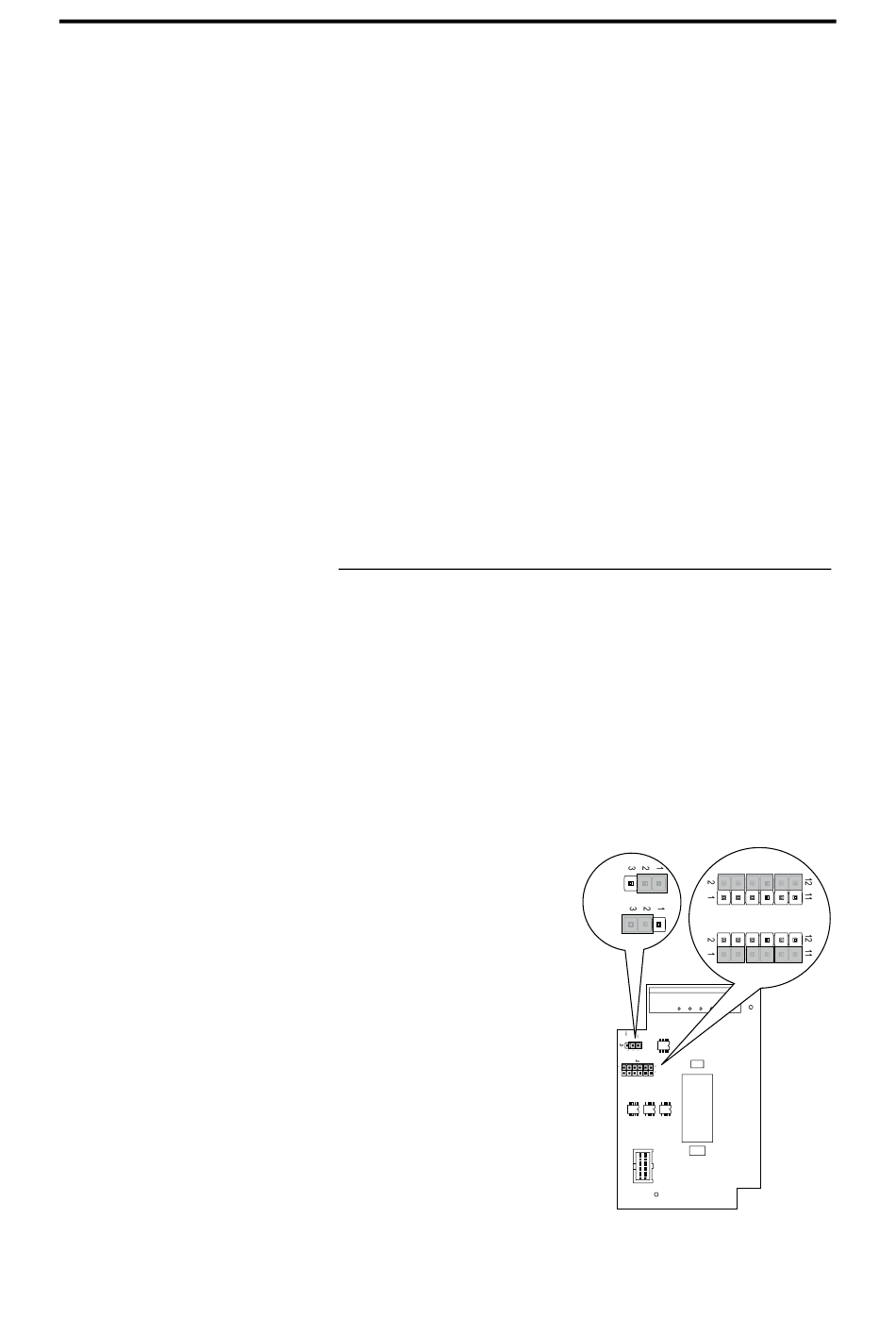

Abbildung 5.76 – Encoder-Schnittstelle (20B-ENC-1 und 20B-ENC-1-MX3)
J3
+12V
+5V
Ausgangs-
Output
konf ig.
Config.
+12V
+5V
J2
Eingangs- Intput
konf ig. Config.
7000 Baugröße „ C"
