4-84
Inbetriebnahme
7000L -UM301C-DE -P – Juni 2013

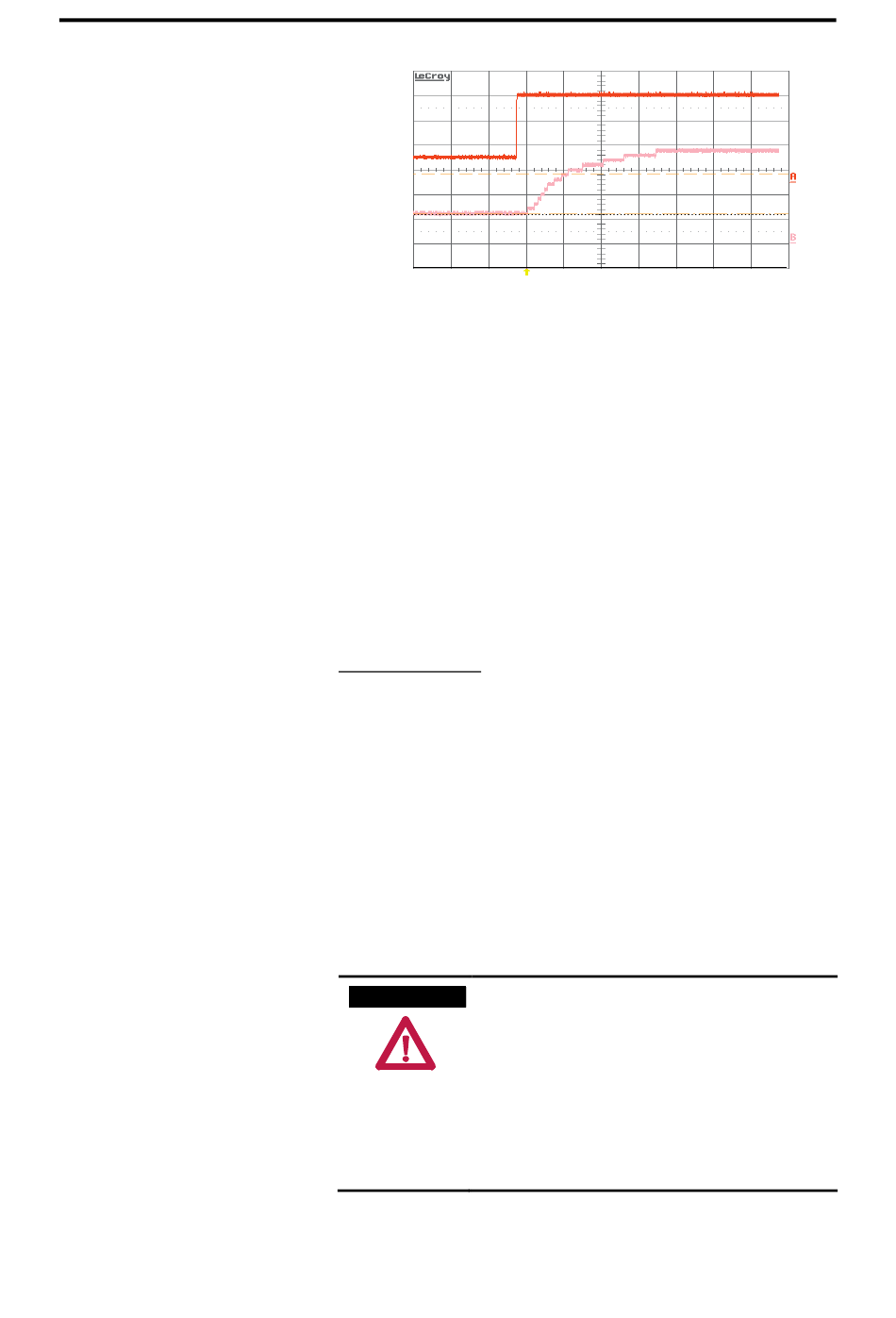

Abbildung 4.30 – Richtig abgestimmter Stromregler
11. Setzen Sie den Parameter CurReg Bandwidth auf den
normalen Wert von 200 rad/s. Bestätigen Sie, dass
die Anstiegszeit der Stromrückführung jetzt bei etwa 5 ms
liegt und das Überschwingen nicht übermäßig ist.
12. Setzen Sie den Parameter Idc Ref Step auf null. Der
DC-Zwischenkreisstrom kehrt auf einen stabilen Pegel
zurück, der durch Idc Test Command vorgegeben wird.
13. Stoppen Sie den Frequenzumrichter. Setzen Sie den
Parameter Operating Mode auf Normal und den Parameter
Idc Test Command auf 0,000 pu.
2. Motorimpedanz
Die Abstimmfunktion für die Motorimpedanz berechnet den
Statorwiderstand R Stator (129) und die gesamte Streu-
induktivität L Total Leakage (130) in der Gruppe „Motor model"
(Motormodell). Diese Parameter werden bei der Wieder-
herstellung des Rotorflusses verwendet. Wenn diese Parameter
nicht die richtigen Werte aufweisen, kann die resultierende
Verzerrung der Flussrückführung zu Fehlern hinsichtlich der
Drehzahlrückführung oder Motorsynchronisierung führen. Diese
Parameter müssen während der Inbetriebnahme abgestimmt
werden, weil sie nicht nur durch die Motorparameter, sondern
auch durch die Kabellänge beeinflusst werden. Die Abstimmung
muss bei stillstehendem Motor ausgeführt werden.
In den folgenden Schritten kann es zu einer
A T T E N T I O N A C H T U N G
Rotation des Motors in eine unerwünschte
Richtung kommen. Zum Schutz der Anlage
vor möglichen Schäden sollten Sie zunächst
den Motor von der Last entkoppeln und die
Drehrichtung überprüfen. Letzteres dient zum
Schutz von Geräten, die nicht für eine
umgekehrte Drehrichtung des Motors
ausgelegt sind.
Nehmen Sie die automatische Abstimmung wie folgt vor.
Idc Reference
Idc Feedback
63%
0%
7000 Baugröße „ C"
