5-18 Beschreibung und Wartung der Komponenten
Auswechseln des
Stromwandlers
Kundennetzklemmen
Customer Line Terminals
7000L -UM301C-DE -P – Juni 2013
1. Stellen Sie sicher, dass die Anlage spannungsfrei geschaltet ist.
Um elektrischen Schlag zu vermeiden, stellen
A C H T U N G A C H T U N G
Sie vor Arbeiten am Stromwandler sicher, dass
die Hauptspannungsversorgung abgeschaltet
wurde. Prüfen Sie alle Stromkreise mit einem
Phasenprüfer oder einem geeigneten Voltmeter
auf Spannungsfreiheit. Wird dies unterlassen,
kann es zu tödlichen Verletzungen kommen.
2. Halten Sie die Einbaulage aller Drähte und die Ausrichtung des
Stromwandlers schriftlich fest. Ein guter Anhaltspunkt für die
Ausrichtung des Stromwandlers ist der weiße Punkt.
W I C H T I G W I C H T I G
3. Ziehen Sie die Drähte ab.
4. Die Bus-Schiene muss ausgebaut werden, um den Stromwandler
entfernen zu können. Entfernen Sie die M10-Montageelemente, um
die Bus-Schiene herausschieben zu können.
5. Entfernen Sie die vier Schrauben im Sockel des Stromwandlers und
nehmen Sie den Stromwandler heraus.
6. Setzen Sie den Stromwandler ein und achten Sie darauf, dass er
ordnungsgemäß ausgerichtet ist. Ziehen Sie die vier Schrauben im
Sockel fest an, um den Stromwandler zu sichern.
7. Schließen Sie die ringförmigen Anschlüsse wieder an.
8. Setzen Sie die Busschiene wieder ein und befestigen Sie sie an ihrer
Position.

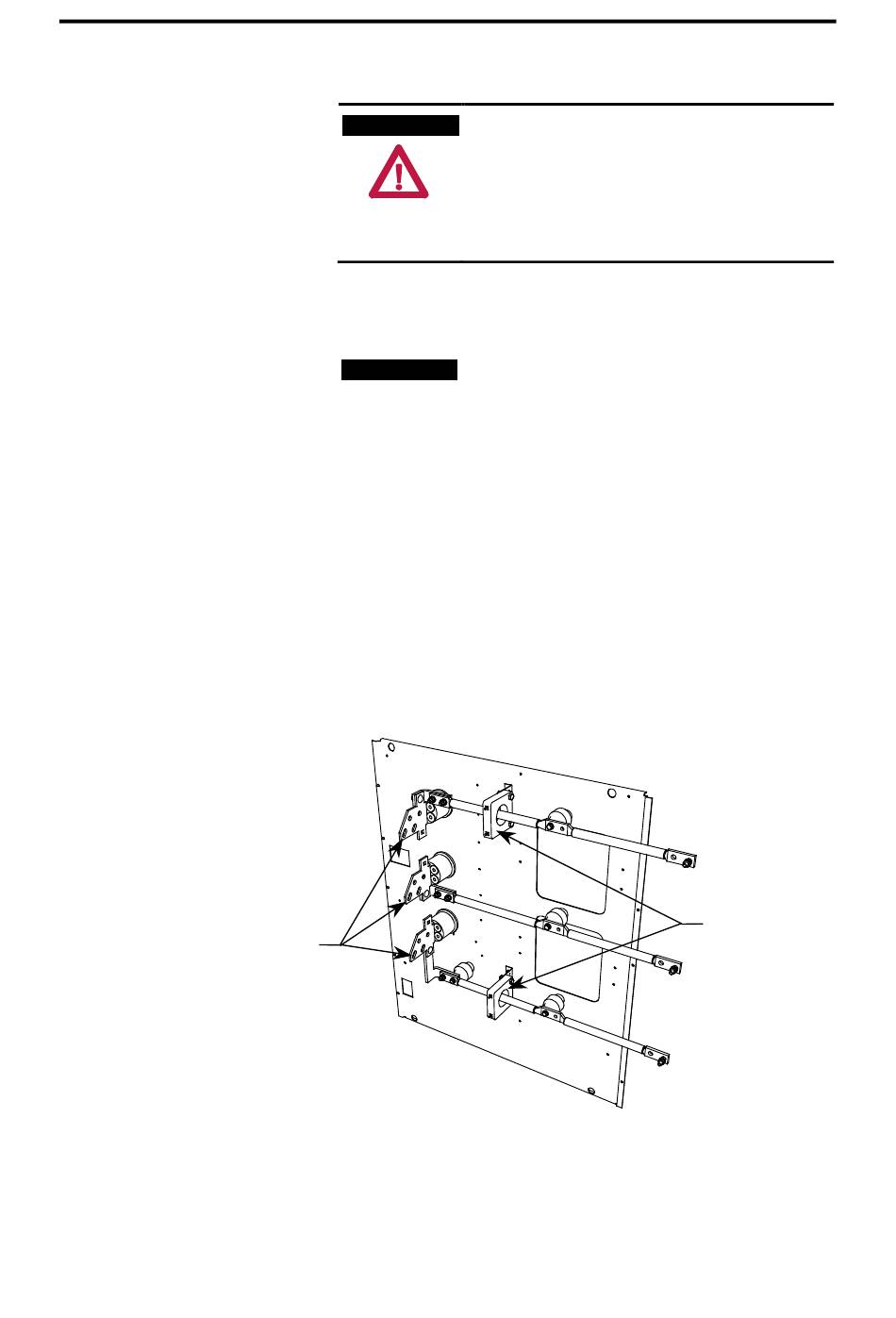

Abbildung 5.14 – Netzkabelabschlüsse
Hinweis: Kundenklemmen für Kabeleintritt von unten dargestellt.
Die Klemmen können ausgebaut und in der Ausrichtung für den
Kabeleintritt von oben wieder installiert werden.
Stromwandler und Drähte müssen
ordnungsgemäß ausgerichtet sein. Halten Sie die
Position vor dem Ausbau schriftlich fest.
Stromw andler
Current Transformers
7000 Baugröße „ C"
